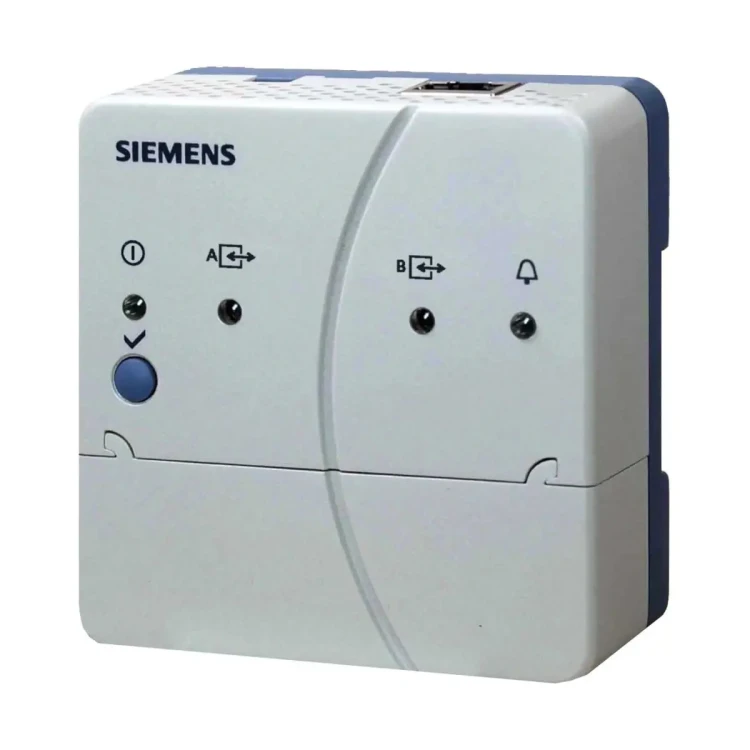

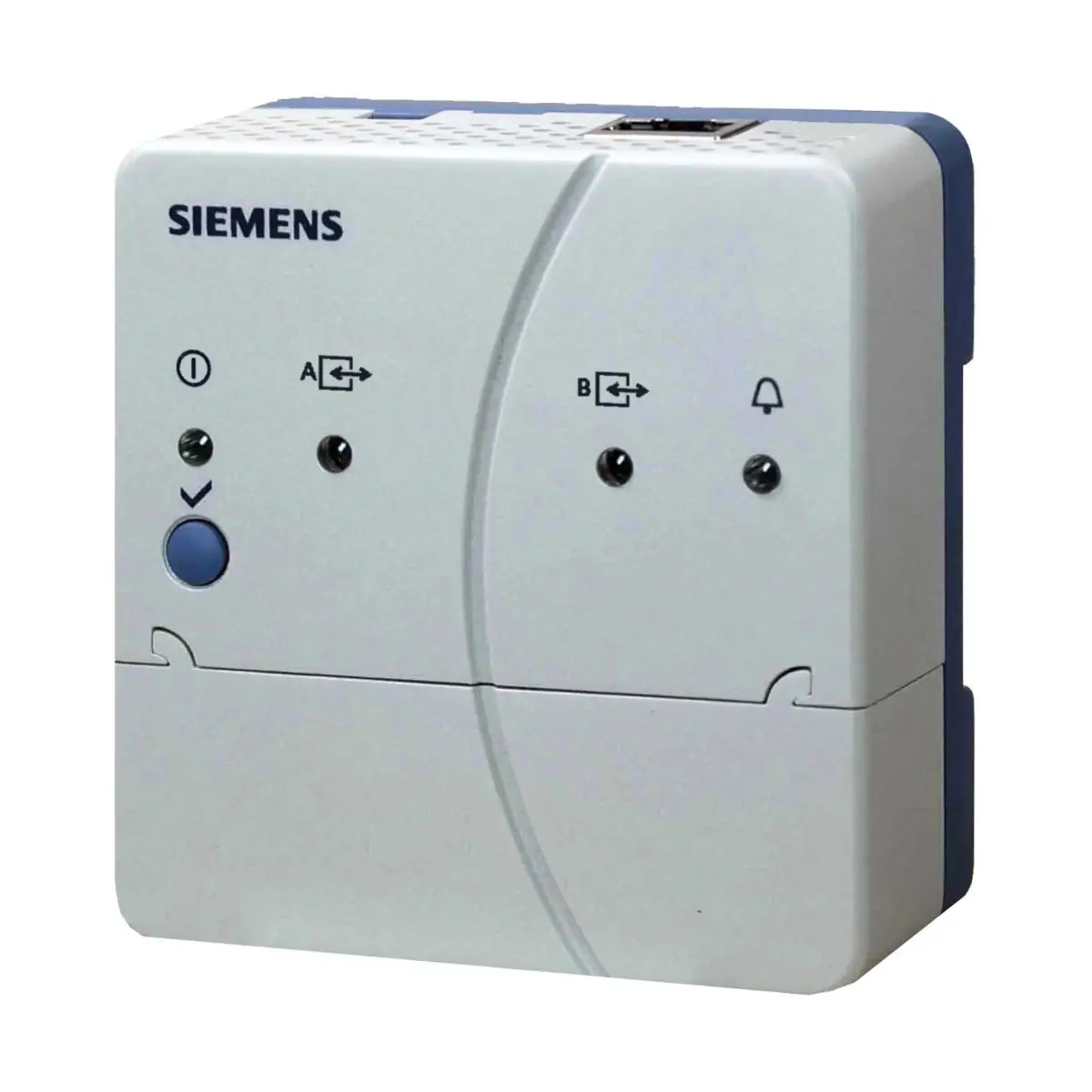

OZW672.16 Web serwer do zdalnej obsługi i monitorowania 16 urządzeń LPB

OZW672.16 to web serwer Siemens (wersja V5.2) przeznaczony dla instalacji LPB/BSB, umożliwiający zdalną obsługę i monitorowanie instalacji przez Internet – z poziomu przeglądarki www oraz aplikacji Smartphone (iPhone / Android). Wariant .16 jest przewidziany do współpracy z maks. 16 urządzeniami LPB (rodziny m.in. Sigmagyr/Albatros/Albatros2). Urządzenie oferuje komunikację przez Ethernet lub lokalnie przez USB, a także funkcje alarmowania, raportowania, trendów, „Wskaźnika energii” oraz integrację z zewnętrznymi aplikacjami przez Web API.

Najważniejsze cechy

• Producent: Siemens
• Model: OZW672.16
• Wersja: V5.2
• Typ urządzenia: web serwer do zdalnej obsługi i monitorowania instalacji LPB/BSB
• Liczba obsługiwanych urządzeń (wariant .16): maks. 16 urządzeń LPB
• Dostęp użytkownika: przeglądarka internetowa oraz aplikacje Smartphone (iPhone / Android)
• Dostęp przez portal: Climatix IC / Synco IC (dodatkowe funkcje; dostępne dla serwera w wersji 5.2 i wyższej)
• Interfejsy: USB lub Ethernet
• Wejścia: 2 bezpotencjałowe wejścia alarmowe (D1, D2)
• Alarmowanie: wysyłanie komunikatów błędów do maks. 4 odbiorców e-mail
• Raporty: okresowe wysyłanie raportu systemowego e-mail
• Trendy: 5 kanałów trendów, do 100 punktów danych na kanał; możliwość wysyłki trendów e-mail do 2 odbiorców
• „Wskaźnik energii”: monitorowanie „Zielonych limitów” z powiadamianiem e-mail (maks. 2 odbiorców)
• Integracja: serwisy sieciowe dla zewnętrznych aplikacji przez Web API
• Bezpieczeństwo komunikacji: wiadomości e-mail szyfrowane w https i TLS
• Współpraca: możliwość obsługi instalacji z poziomu oprogramowania ACS790

Zastosowanie

• Apartamenty w domach jednorodzinnych i wielorodzinnych
• Budynki biurowe, administracyjne i mieszkalne
• Szkoły, sale sportowe, centra wypoczynkowe, hotele
• Budynki użyteczności publicznej, handlowe, mniejsze budynki przemysłowe

Urządzenia współpracujące (LPB/BSB)

Do web serwera OZW672.16 można podłączyć m.in. następujące urządzenia rodziny Sigmagyr/Albatros poprzez magistralę LPB/BSB:

• Regulatory ciepłownicze: RVL4.., RVP3..
• Regulatory miejskich sieci ciepłowniczych: RVD2..
• Regulatory uniwersalne: RVP5..
• Regulatory ciepłownicze: RVA.., RVS.., RVC..
• Systemy zarządzania kotłami: LMU.., LMS..

Funkcje i obsługa

Dostęp i praca użytkowników

• Uruchomienie: komputer PC/laptop i przeglądarka sieciowa lub ACS
• Zdalne sterowanie i monitorowanie instalacji LPB/BSB przez PC/laptop oraz Smartphone
• Dostęp przez Internet lub połączenie bezpośrednie
• Możliwość równoczesnej obsługi wielu użytkowników (bez ograniczeń liczby sesji; przepustowość jest dzielona)
• Konta użytkowników: grupy użytkowników, język obsługi

Portal Climatix IC / Synco IC (dla V5.2 i wyższej)

• Prosta konfiguracja dostępu przez Internet bez potrzeby stałego adresu IP, przekazywania dynamicznego adresu IP ani przekazywania portu (NAT/PAT)
• Dodatkowe funkcje portalu: zarządzanie jedną lub wieloma instalacjami, centralne zarządzanie użytkownika, podgląd stanu instalacji, wskaźników energii i alarmów
• Bezpieczna komunikacja (https)
• Rejestrowanie komunikatów o błędach jako awaria zbiorcza i powiadomienia e-mail

Alarmy, błędy i raporty

• Wyświetlanie komunikatów błędów w przeglądarce sieciowej
• Źródła błędów: urządzenia z magistrali LPB/BSB (z listy urządzeń), wejścia dwustanowe oraz błędy wewnętrzne
• Wysyłanie komunikatów błędów e-mail do maks. 4 odbiorców (dla każdego odbiorcy możliwość ustawienia priorytetu: tylko pilne / wszystkie)
• Program czasowy z kalendarzem dla każdego odbiorcy (3 okresy wysyłania w ciągu dnia oraz dni wakacyjne/dni specjalne)
• Raport systemowy: okresowa wysyłka e-mail o określonej godzinie, w cyklu 1…255 dni (pilny/niepilny)
• Historia: ostatnie 500 błędów oraz sprawozdań systemowych zapisywane w pierścieniowym buforze

Trendy (rejestracja danych)

Funkcja trendów w OZW672.16 jest dostępna od wersji 5.0 i umożliwia rejestrowanie punktów danych z obsługiwanych urządzeń zgodnie z ustalonym okresem próbkowania.

• Liczba kanałów trendu: 5
• Liczba punktów danych: do 100 na kanał
• Okres próbkowania: od 1 s do 24 h (najkrócej 1 punkt danych na sekundę)
• Wysyłanie danych trendu: e-mail do 2 odbiorców (każdy kanał może wysyłać do jednego lub obu odbiorców)
• Import/eksport trendów: z poziomu przeglądarki internetowej

„Wskaźnik energii”

• Dostępny na web serwerze OZW672… od V4.0
• Odczyt wybranych punktów danych z urządzeń LPB/BSB i porównanie z wartościami związanymi z energią („Zielone limity”)
• Monitorowanie przestrzegania „Zielonych limitów” i prezentacja w formie symbolu listka
• Możliwość regularnej wysyłki danych „Wskaźnika energii” e-mail do maks. 2 odbiorców
• Zgodność: EN 15232 („Oszczędność energii w budynkach”)

„Zielone limity” są używane wyłącznie z funkcją „Wskaźnik energii” i nie oznaczają działań ani bezpiecznych limitów wartości wywołujących komunikaty błędu urządzenia.

Interfejsy i komunikacja

USB (lokalne uruchomienie)

• Interfejs: USB V2.0
• Klasa urządzenia: RNDIS
• Prędkość transmisji: maks. 12 Mb/s (pełna prędkość)
• Przewód: USB typu A – USB typu Mini-B, długość maks. 3 m
• Adres IP portu USB: 192.168.250.1

Ethernet

• Interfejs: 100BaseTX, kompatybilny IEEE802.3
• Prędkość transmisji: maks. 100 Mb/s
• Protokół: TCP/IP
• Identyfikacja: Auto MDI-X
• Złącze: RJ45 (ekranowany)
• Przewód: kat. 5, UTP lub STP, długość maks. 100 m
• Domyślny adres IP portu Ethernet: 192.168.2.10

Magistrala LPB/BSB

• Typ: magistrala 2-przewodowa
• Zaciski: DB/CL+ oraz MB/CL– (przewody nie są zamienne)
• Współczynnik obciążenia magistrali: E 5

Wejścia dwustanowe (alarmowe)

• Wejścia: D1, D2
• Do podłączenia bezpotencjałowych styków statusu (rola wejść sygnałów błędów)

Protokoły i bezpieczeństwo

• HTTPS: port 443 (TCP/IP) – obsługa przez portal i bez portalu
• HTTP: port 80 (fabrycznie zablokowany; po odblokowaniu połączenie niezabezpieczone)
• E-mail (SMTP): szyfrowanie TLS, jeśli obsługiwane przez serwer poczty
• Uwaga instalacyjna: web serwer nie jest przystosowany do bezpośredniego podłączenia do Internetu – musi być zabezpieczony przez firewall

Web API

Web Application Programming Interface (Web API) umożliwia tworzenie serwisów sieciowych na web serwerze. Funkcje Web API są wywoływane przez http lub szyfrowane https, a każda sesja rozpoczyna się od uwierzytelnienia na web serwerze. Jeśli na Smartphone zainstalowana jest aplikacja HomeControl App, serwisy sieciowe mogą docierać do punktów danych urządzeń w sieci LPB poprzez Web API.

Dane techniczne

• Napięcie znamionowe (zasilanie): 230 V AC
• Zakres napięcia (zasilanie): 230 V AC ±15%
• Częstotliwość: 50/60 Hz
• Pobór mocy (wraz z web serwerem OZW672...): typowo 3 VA
• Klasa ochrony: II
• Napięcie wyjściowe: 24 V DC SELV
• Bezpiecznik na linii zasilającej: maks. 16 A
• Długość przewodu zasilającego: maks. 1,6 m
• Napięcie robocze web serwera: 24 V DC SELV, ±5%, 625 mA maks.
• Pobór mocy web serwera: typowo 2 W
• Podtrzymanie zegara: min. 72 godziny
• Stopień ochrony: IP30 (wg EN 60529)
• Klasa ochrony: III (wg EN 60950-1)
• Temperatura pracy (obudowa i elektronika): 0…50 °C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Temperatura transportu: −25…+70 °C
• Wymiary (dł. x szer. x wys.): 87,5 x 90,0 x 39,2 mm
• Materiał i kolor (górna część): PC + ASA, RAL 7035 (jasnoszary)
• Materiał i kolor (dolna część): PC + ASA, RAL 5014 (niebieski)
• Masa web serwera: 0,136 kg
• Masa zestawu z opakowaniem: 0,589 kg

Montaż i okablowanie

• Miejsce montażu: panel, szafka dystrybucyjna lub ściana (zapewnić przestrzeń na okablowanie, wentylację i dostęp serwisowy)
• Montaż standardowy: na szynie TH 35-7.5
• Montaż na ścianie: mocowanie za pomocą 2 śrub
• Pozycja montażowa: pozioma lub pionowa
• Zaciski magistrali LPB/BSB: przewody o średnicy min. 0,5 mm; przekrój 0,25…1,5 mm² (drut) lub 0,25…1,0 mm² (linka)
• Uwaga EMC: nie zaleca się monitorowania instalacji przez port USB w środowiskach o silnych zakłóceniach elektromagnetycznych

Zamawianie i dostawa (zawartość opakowania)

• Instrukcja montażu G5711xx (wielojęzyczna)
• Przewód zasilający (zasilanie 230 V AC)
• Przewód Ethernet
• Przewód USB
• 2 opaski kablowe

Podsumowanie

Siemens OZW672.16 to web serwer dla instalacji LPB/BSB, zaprojektowany do zdalnej obsługi i monitorowania systemu przez www i Smartphone, z komunikacją Ethernet/USB. Wariant .16 obsługuje do 16 urządzeń LPB i oferuje rozbudowane funkcje: alarmowanie e-mail, raporty systemowe, trendy (5 kanałów), „Wskaźnik energii” oraz integrację przez Web API.
