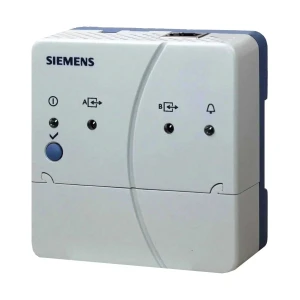

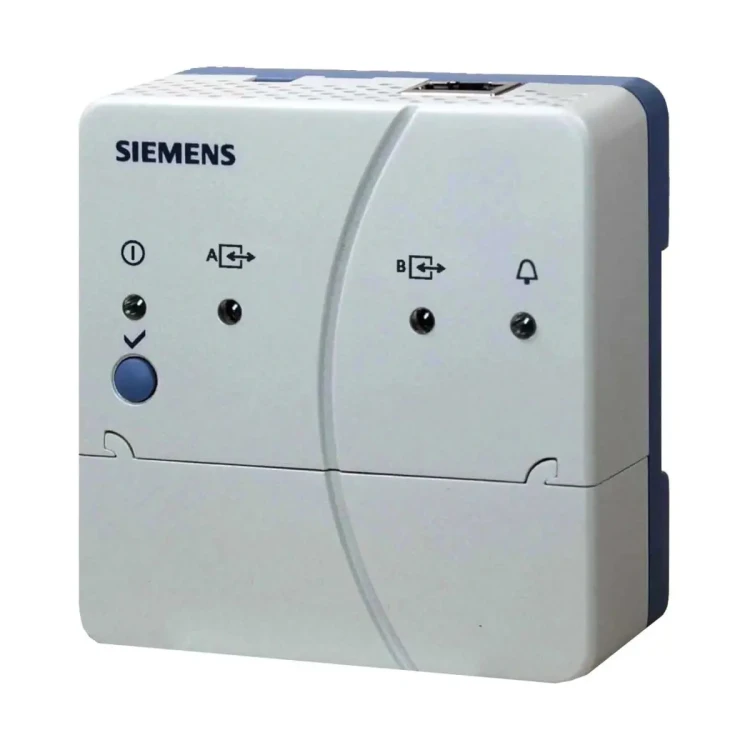

OZW672.04 Web serwer do zdalnej obsługi i monitorowania 4 urządzeń LPB

OZW672.04 to web serwer Siemens w wersji V5.2, przeznaczony do instalacji LPB/BSB, umożliwiający zdalną obsługę i monitorowanie instalacji przez Internet (z dostępem bezpośrednim lub przez portal) oraz z poziomu aplikacji Smartphone. Model OZW672.04 obsługuje maksymalnie 4 urządzenia w magistrali LPB i oferuje m.in. obsługę przez przeglądarkę, alarmowanie e-mail, trendy, funkcję „Wskaźnik energii” oraz Web API dla integracji z aplikacjami zewnętrznymi.

Najważniejsze cechy

• Producent: Siemens
• Model: OZW672.04
• Wersja: V5.2
• Przeznaczenie: instalacje LPB/BSB – zdalna obsługa i monitoring
• Maks. liczba obsługiwanych urządzeń: maks. 4 urządzenia LPB
• Obsługa: przeglądarka internetowa; aplikacja (iPhone oraz Android)
• Dostęp: przez Internet lub połączenie bezpośrednie; możliwość pracy równoczesnej wielu użytkowników
• Połączenia: USB lub Ethernet
• Wejścia alarmowe: 2 bezpotencjałowe wejścia dwustanowe
• Alarmowanie: wyświetlanie błędów w przeglądarce; wysyłanie komunikatów błędów do maks. 4 odbiorców e-mail
• Raporty: okresowe wysyłanie raportu systemowego do odbiorców e-mail
• Trendy: tworzenie trendów i wysyłanie ich do 2 odbiorców e-mail
• Energia: funkcja „Wskaźnik energii” (monitorowanie „Zielonych limitów”) z powiadamianiem 2 odbiorców e-mail
• Integracja: serwisy sieciowe dla aplikacji zewnętrznych poprzez Web API
• Bezpieczeństwo komunikacji: obsługa przez HTTPS; wiadomości e-mail szyfrowane z użyciem TLS (jeśli obsługiwany przez serwer poczty)
• Współpraca z narzędziami: możliwość obsługi instalacji z poziomu oprogramowania ACS790

Zastosowanie

OZW672.04 jest przeznaczony do zdalnej obsługi i monitorowania instalacji w obiektach takich jak:

• apartamenty w domach jednorodzinnych i wielorodzinnych,
• budynki biurowe, administracyjne i mieszkalne,
• szkoły, sale sportowe, centra wypoczynkowe, hotele,
• budynki użyteczności publicznej, handlowe, mniejsze budynki przemysłowe.

Rozwiązanie jest adresowane m.in. do użytkowników końcowych, instalatorów systemów HVAC i instalacji elektrycznych, producentów systemów ogrzewania, firm zarządzających nieruchomościami oraz serwisów utrzymania instalacji.

Funkcje i obsługa

Obsługa przez przeglądarkę, aplikację i portal

• Uruchomienie realizowane jest z użyciem PC/Laptopa i przeglądarki internetowej lub narzędzi ACS.
• Zdalne sterowanie oraz monitorowanie instalacji i urządzeń w sieciach LPB/BSB z PC/Laptopa oraz telefonu typu Smartphone.
• Dostęp możliwy przez Internet lub bezpośrednie połączenie.
• Możliwość równoczesnej obsługi wielu użytkowników (przepustowość łącza jest dzielona pomiędzy użytkowników).
• Konta użytkowników: grupy użytkowników oraz język obsługi.
• Możliwość przygotowywania dostosowanych do potrzeb stron www instalacji.

Dostęp przez portal Climatix IC / Synco IC (dla wersji 5.2 i wyższej)

• Prosta konfiguracja dostępu przez Internet bez potrzeby stałego adresu IP, przekazywania dynamicznego adresu IP ani przekazywania portu (NAT/PAT).
• Dodatkowe funkcje portalu: zarządzanie jedną lub wieloma instalacjami, centralne zarządzanie użytkownikami, stan instalacji, wskaźniki energii i alarmy.
• Bezpieczna komunikacja (https) oraz notyfikacje alarmów poprzez e-mail.

Dostęp bez portalu (połączenie bezpośrednie)

• Wymagany jest stały adres IP lub dynamiczny adres IP przekazany przez dynamiczny serwer DNS oraz konfiguracja przekazywania portu w routerze.
• Możliwe jest równoległe korzystanie z połączenia bezpośredniego i połączenia przez portal.

Alarmy, błędy i raportowanie

• Web serwer rozpoznaje awarie i sygnały błędów przesyłane przez urządzenia na magistrali LPB/BSB (z listy urządzeń), błędy z wejść dwustanowych oraz błędy wewnętrzne.
• Dioda LED sygnalizuje błąd w web serwerze i świeci tak długo, jak długo błąd jest obecny.
• Komunikaty błędów można wysyłać do maksymalnie 4 odbiorców e-mail (z możliwością ustawienia priorytetu: tylko pilne / wszystkie).
• Dla każdego odbiorcy można zdefiniować „Program czasowy z kalendarzem” (trzy okresy wysyłania w ciągu dnia oraz dni wakacyjne/dni specjalne).
• Web serwer generuje raporty systemowe i okresowo wysyła je do odbiorców e-mail (godzina wysyłania, cykl 1…255 dni, priorytet pilny/niepilny).
• Ostatnie 500 błędów oraz sprawozdań systemowych jest zapisywane w pierścieniowym buforze web serwera.

Trendy (rejestracja danych)

Funkcja trendów jest dostępna w OZW672… od wersji 5.0. Umożliwia rejestrowanie i odczyt punktów danych z obsługiwanych urządzeń zgodnie z ustalonym okresem próbkowania.

• Liczba kanałów trendu: 5
• Liczba punktów danych na kanał: do 100
• Okres próbkowania: od 1 s do 24 h (najkrócej 1 punkt danych na sekundę dla każdego kanału)
• Obsługa trendów: przez przeglądarkę internetową lub narzędzie ACS
• Pobieranie danych: przez przeglądarkę internetową; możliwość ograniczania danych kalendarzem (przedział czasu)
• Wysyłka danych trendów: e-mail do 2 odbiorców (każdy kanał może wysyłać do jednego lub obu odbiorców)
• Import/eksport: możliwość importu i eksportu zdefiniowanych trendów

Funkcja „Wskaźnik energii”

Funkcja „Wskaźnik energii” jest dostępna na web serwerze OZW672… od V4.0. Służy do odczytu wybranych punktów danych z urządzeń LPB i BSB oraz porównania ich do wartości związanych z energią (tzw. „Zielonych limitów”) i ich monitorowania.

• Sygnalizacja: „zielony listek” (wartości w granicach „Zielonych limitów”) oraz „pomarańczowy listek” (przekroczenie limitów)
• Uwaga: „Zielone limity” są używane wyłącznie w ramach funkcji „Wskaźnik energii” i nie oznaczają działań ani bezpiecznych limitów wartości dla komunikatów błędów urządzeń.
• Raportowanie: regularna wysyłka danych „Wskaźnika energii” do maksymalnie 2 odbiorców e-mail
• Odniesienie: funkcja odpowiada normie EN 15232 „Oszczędność energii w budynkach”.

Interfejsy i komunikacja

• USB: USB V2.0 (RNDIS), maks. 12 Mb/s; złącze Mini-B po stronie OZW672.04; przewód USB typu A–Mini-B (w zestawie)
• Ethernet: 100BaseTX (IEEE802.3), TCP/IP, Auto MDI-X; RJ45 (ekranowany); przewód kat. 5 UTP lub STP (w zestawie)
• Magistrala LPB/BSB: 2-przewodowa; zaciski DB/CL+ i MB/CL– (przewody nie są zamienne)
• Wejścia cyfrowe: 2 bezpotencjałowe wejścia dwustanowe D1 i D2 (sygnały błędów)

Protokoły i bezpieczeństwo

• Obsługa przez portal: szyfrowane połączenie HTTPS (port 443) przez TCP/IP; certyfikat akredytowany.
• Obsługa bez portalu: szyfrowane połączenie HTTPS (port 443) przez TCP/IP; certyfikat nieakredytowany (certyfikat z podpisem własnym firmy Siemens, ważny 20 lat, instalowany na web serwerze).
• HTTP: dostępny port 80 (fabrycznie zablokowany; połączenie http nie jest zabezpieczone).
• E-mail (SMTP): szyfrowanie TLS, jeśli jest obsługiwane przez serwer poczty elektronicznej.
• DHCP: web serwer może przejąć ustawienia sieci jako klient serwera DHCP.
• Ważne: web serwer nie jest przystosowany do bezpośredniego podłączenia do Internetu i musi być zabezpieczony przez firewall.

Urządzenia współpracujące (przykłady rodzin urządzeń)

Następujące urządzenia rodziny Sigmagyr/Albatros można podłączyć do web serwera OZW672… poprzez magistralę LPB/BSB:

• regulatory ciepłownicze RVL4.., RVP3..
• regulatory miejskich sieci ciepłowniczych RVD2..
• regulatory uniwersalne RVP5..
• regulatory ciepłownicze RVA.., RVS.., RVC..
• systemy zarządzania kotłami LMU.., LMS..

Zawartość opakowania

• instrukcja montażu G5711xx (wielojęzyczna),
• przewód zasilający (zasilanie 230 V AC),
• przewód Ethernet,
• przewód USB,
• 2 opaski kablowe.

Dane techniczne (OZW672.04)

• Napięcie znamionowe zasilania: 230 V AC
• Zakres napięcia roboczego (zasilanie): 230 V AC ±15%
• Częstotliwość: 50/60 Hz
• Pobór mocy (wraz z web serwerem): typowo 3 VA
• Klasa ochrony (zasilanie): II
• Napięcie wyjściowe: 24 V DC SELV
• Zabezpieczenie na linii zasilającej: maks. 16 A
• Długość przewodu zasilającego: maks. 1,6 m
• Napięcie robocze urządzenia: 24 V DC SELV, ±5%, 625 mA maks.
• Pobór mocy urządzenia: typowo 2 W
• Podtrzymanie zegara: min. 72 godziny
• Stopień ochrony obudowy: IP30 (EN 60529)
• Warunki pracy: 0…50 °C; 5…95% r.h. (bez kondensacji)
• Warunki transportu: -25…70 °C; <95% r.h.
• Materiał i kolor obudowy: górna część PC + ASA, RAL 7035 (jasnoszary); dolna część PC + ASA, RAL 5014 (niebieski)
• Wymiary (dł. × szer. × wys.): 87,5 × 90,0 × 39,2 mm
• Masa: 0,136 kg

Montaż i uruchomienie

• Miejsce montażu: panel, szafka dystrybucyjna lub ściana; należy zapewnić przestrzeń na okablowanie, wentylację i dostęp serwisowy.
• Montaż standardowy: na szynie TH 35-7.5
• Montaż na ścianie: mocowanie za pomocą 2 śrub
• Pozycja montażowa: pozioma lub pionowa
• Uwagi EMC: nie zaleca się monitorowania instalacji przez port USB w środowiskach o silnych zakłóceniach elektromagnetycznych.
• Adres IP portu USB: 192.168.250.1
• Domyślny adres IP portu Ethernet: 192.168.2.10

Podsumowanie

Siemens OZW672.04 (V5.2) to web serwer do instalacji LPB/BSB, przeznaczony do pracy z maksymalnie 4 urządzeniami LPB, zapewniający wygodną obsługę przez przeglądarkę i aplikację, rozbudowane funkcje alarmowania e-mail, rejestrację trendów, monitorowanie „Zielonych limitów” w ramach „Wskaźnika energii” oraz możliwości integracji dzięki Web API.
