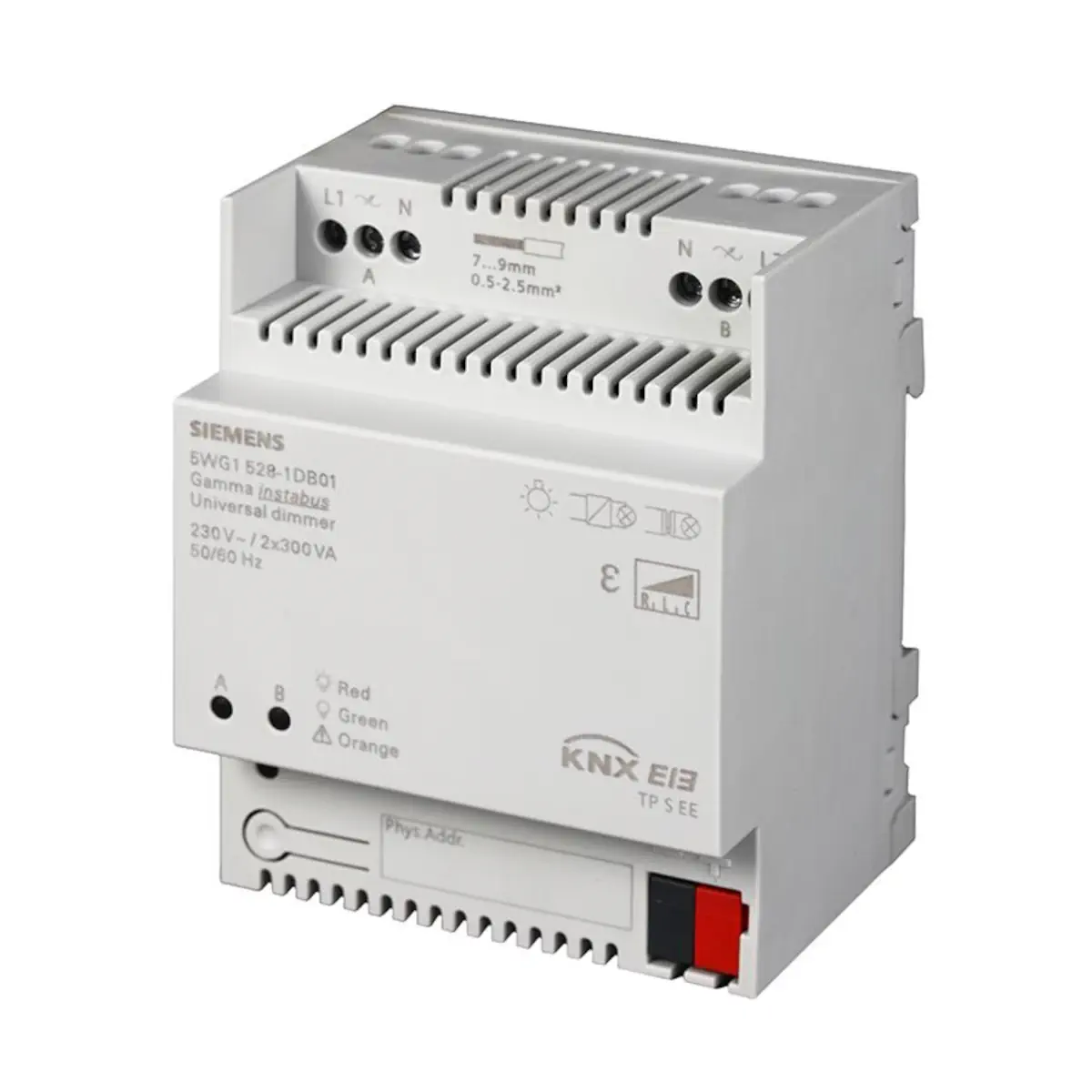

5WG1528-1DB01 N 528D01 Ściemniacz uniwersalny (wszystkie typy oświetlenia, w tym LED), 2 x 300 [VA], 230 [V] AC

N 528D01 (5WG1 528-1DB01) to uniwersalny ściemniacz KNX (Gamma instabus) przeznaczony do załączania i ściemniania ściemnialnych źródeł światła, w tym LED. Urządzenie jest 2-kanałowe (do 2 x 300 VA) lub może pracować jako 1 kanał o zwiększonej mocy (do 1 x 500 VA). Obsługuje sterowanie w trybie narastającego lub opadającego zbocza (leading/trailing edge) z automatycznym wykrywaniem obciążenia i nie wymaga obciążenia minimalnego. Montaż odbywa się na szynie DIN (urządzenie 4 MU w wymiarach systemu N).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: N 528D01 – uniwersalny ściemniacz KNX
• Numer katalogowy: 5WG1 528-1DB01
• Montaż: szyna DIN, urządzenie 4 MU (system N)
• Funkcja: załączanie i ściemnianie ściemnialnych lamp (w tym LED)
• Moc wyjściowa: do 2 x 300 VA (oddzielnie) lub 1 x 500 VA (1 kanał)
• Brak wymaganego obciążenia minimalnego
• Tryb ściemniania: leading edge lub trailing edge
• Automatyczne wykrywanie obciążenia
• Zabezpieczenia: zwarcie, przeciążenie oraz przegrzanie (z sygnalizacją LED)
• Funkcje ETS: liczniki godzin pracy i cykli łączeń z ostrzeżeniem o przekroczeniu progu, zintegrowana kontrola scen 8-bit (do 8 scen na każde wyjście)

Zastosowanie

N 528D01 jest przeznaczony do sterowania oświetleniem w instalacjach KNX – do przełączania i ściemniania obciążeń rezystancyjnych, indukcyjnych lub pojemnościowych przy 230 V AC, 50/60 Hz (na kanał). Urządzenie może pracować jako:

• 2 kanały – dwa niezależne wyjścia A i B (każde do 300 VA),
• 1 kanał – wykorzystane tylko wyjście A lub B dla większego obciążenia (do 500 VA).

Uwaga instalacyjna: przewód neutralny N nie jest połączony wewnętrznie – wymagane jest zewnętrzne podłączenie N dla każdego kanału.

Obsługiwane obciążenia (maks. obciążenie wyjścia przy 35°C; derating do 80% przy 45°C)

• Żarowe: 300 W (2 kanały) / 500 W (1 kanał)
• Halogenowe 230 V: 300 W (2 kanały) / 500 W (1 kanał)
• Halogenowe niskonapięciowe z transformatorami elektronicznymi: 300 VA (2 kanały) / 500 VA (1 kanał)
• Halogenowe niskonapięciowe z transformatorami magnetycznymi: 240 VA (2 kanały) / 400 VA (1 kanał)
• Ściemnialne świetlówki kompaktowe (CFL): ≤ 45 VA (2 kanały) / ≤ 75 VA (1 kanał)
• Ściemnialne LED: ≤ 100 VA (2 kanały) / ≤ 200 VA (1 kanał)

Maksymalna łączna moc zależy od typu lampy oraz trybu sterowania (leading/trailing edge).

Funkcje i parametryzacja (ETS)

Konfiguracja i uruchomienie odbywa się w ETS4 lub nowszym. Wyjście może pracować w trybach:

• Normal mode
• 1-level time switch mode
• 2-level time switch mode
• Flashing

W zależności od konfiguracji dostępne są m.in. obiekty dla funkcji:

• Switching (załącz/wyłącz)
• Dimming brighter/darker (rozjaśnianie/ściemnianie)
• Dimming value (wartość ściemniania)
• Locking oraz Status request (zależnie od ustawień)

Opcjonalnie można włączyć dla każdego kanału Night mode – czasowo ograniczone załączenie zamiast stałego, z możliwością ostrzeżenia przed wyłączeniem poprzez wielokrotne przełączenie (flashing).

• Licznik godzin pracy z monitorowaniem progu i ostrzeżeniem o jego przekroczeniu (dla każdego wyjścia).
• Licznik cykli łączeń z monitorowaniem progu i ostrzeżeniem o jego przekroczeniu (dla każdego wyjścia).
• Zintegrowane sterowanie scenami 8-bit: każde wyjście można przypisać do maks. 8 scen.

Zachowanie przy zaniku i powrocie napięcia magistrali

• Przy zaniku napięcia KNX zapisywany jest aktualny stan przełączania oraz wartości ściemniania, aby można je było odtworzyć po powrocie zasilania magistrali.
• Po powrocie napięcia KNX wykonywane są skonfigurowane akcje, a w razie potrzeby raportowane są nowe wartości statusowe.

Zabezpieczenia i sygnalizacja LED

Zwarcie

• Przy zwarciu ściemniacz wyłącza obciążenie na 3 s i automatycznie próbuje ponownie włączyć wyjście do aktualnie ustawionej wartości ściemniania.
• Jeśli zwarcie nadal występuje, wyjście zostaje trwale wyłączone.
• Ponowne włączenie następuje po odebraniu telegramu „on” lub wartości ściemniania > 0.

Przegrzanie / przeciążenie

• Po przekroczeniu dopuszczalnej temperatury (co może oznaczać także przeciążenie) urządzenie wyłącza wyjście natychmiast.
• Jeżeli po 1 minucie nastąpi wystarczające schłodzenie, ściemniacz automatycznie wraca do aktualnie ustawionej wartości ściemniania, jeśli odebrano telegram „on” lub wartość ściemniania > 0.

Diody statusu kanałów (A/B)

• LED zgaszona: urządzenie nie jest zasilane z KNX.
• Czerwona (ciągle): wyjście kanału jest włączone.
• Zielona (ciągle): wyjście kanału jest wyłączone.
• Pomarańczowa 0,2 Hz: awaria kanału / zanik zasilania.
• Pomarańczowa 0,5 Hz: przegrzanie (temperatura zbyt wysoka).
• Pomarańczowa 1 Hz: przeciążenie (obciążenie zbyt duże).
• Pomarańczowa 5 Hz: zwarcie (prąd zbyt wysoki).

Tryb sterowania obciążeniem (leading/trailing edge)

• Leading edge: najczęściej stosowany dla uzyskania poprawnego, płynnego ściemniania.
• Trailing edge: najczęściej stosowany dla kontroli większych obciążeń (mniejsze straty mocy).
• Ograniczenie: ściemnianie obciążeń indukcyjnych w trybie trailing edge nie jest dozwolone.
• Automatyczne wykrywanie obciążenia: urządzenie dobiera tryb sterowania w zależności od podłączonego obciążenia; tryb można zmienić parametrami (optymalizacja zachowania ściemniania lub mniejsze straty mocy dla większych obciążeń).

Zasilanie i podłączenie

• Zasilanie magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: typ. 5 mA, maks. 8 mA
• Napięcie znamionowe (strona obciążenia): 230 V AC +10%/-15%, 50/60 Hz
• Prąd znamionowy: 2 kanały: 2 x 1,3 A (cosφ=1,0); 1 kanał: 1 x 2,2 A (cosφ=1,0)
• Podłączenie KNX: złącze magistralne (bus terminal block), bezśrubowe; przewód jednodrutowy 0,6…0,8 mm Ø; długość odizolowania 5 mm
• Zaciski obciążenia: śrubowe; długość odizolowania 7…9 mm; przekroje: 0,5…4,0 mm² (drut) oraz 0,5…2,5 mm² (linka)

Dane techniczne

• Obudowa: tworzywo sztuczne
• Wymiary (S x W x G): 72 x 90 x 55 mm
• Masa: ok. 220 g
• Straty mocy przy wyłączonym wyjściu: 0,9 W / kanał
• Stopień ochrony: IP20
• Temperatura pracy: -5°C…+45°C
• Temperatura składowania: -20°C…+70°C
• Wilgotność względna: 5%…95% (bez kondensacji)
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III

Montaż

• Do stałych instalacji wewnętrznych w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach.
• Montaż na szynie DIN EN 60715-TH35-7,5.

Podsumowanie

Siemens N 528D01 (5WG1 528-1DB01) to uniwersalny, 2-kanałowy ściemniacz KNX do montażu na szynie DIN, przeznaczony do sterowania ściemnialnym oświetleniem (w tym LED) z mocą do 2 x 300 VA lub 1 x 500 VA. Automatyczne rozpoznawanie obciążenia, praca w trybie leading/trailing edge oraz rozbudowane funkcje ETS (sceny, liczniki i tryby czasowe) czynią go elastycznym rozwiązaniem do profesjonalnych instalacji oświetleniowych.
