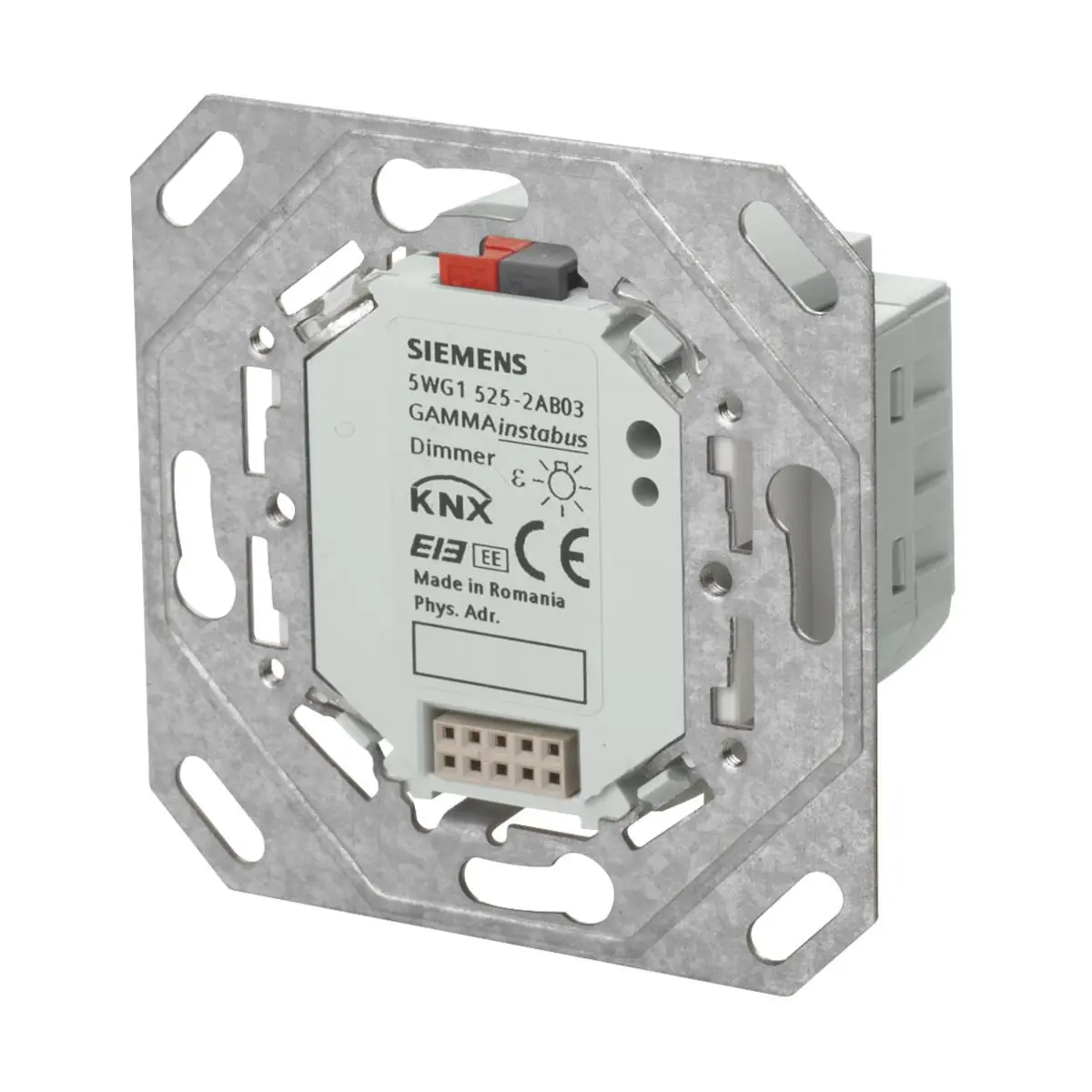

5WG1525-2AB03 UP 525/03 Ściemniacz RLC z wbudowanym portem magistralnym, 1 x 250 [VA], 230 [V] AC

UP 525/03 (5WG1 525-2AB03) to uniwersalny ściemniacz KNX (GAMMA instabus) z 1 wyjściem ściemniającym i interfejsem Bus Transceiver Interface (BTI), przeznaczony do montażu w puszce podtynkowej Ø 60 mm (głębokość 60 mm). Urządzenie współpracuje z obciążeniami rezystancyjnymi, pojemnościowymi i indukcyjnymi (w zależności od typu źródła/transformatora), a po stronie KNX łączy się z magistralą przez zacisk magistralny. Elektronika siłownika zasilana jest z napięcia magistrali.

Najważniejsze cechy

• Producent: Siemens
• Seria/system: GAMMA instabus / KNX EIB
• Model: UP 525/03
• Numer katalogowy: 5WG1 525-2AB03
• Typ: uniwersalny ściemniacz KNX z ramką montażową (podtynkowy)
• Liczba wyjść: 1 x wyjście ściemniające
• Interfejs: BTI (Bus Transceiver Interface) do podłączania jednostek aplikacyjnych (np. DELTA)
• Przeznaczenie montażowe: puszka podtynkowa Ø 60 mm, głębokość 60 mm
• Elementy obsługi: przycisk programowania (learning button) + czerwona dioda LED
• Zabezpieczenia: przeciążeniowe / zwarciowe oraz termiczne (nadtemperaturowe)

Zastosowanie i kompatybilność obciążeń

UP 525/03 służy do przełączania i ściemniania obciążeń:

• rezystancyjnych (np. żarówki, halogeny wysokonapięciowe),
• pojemnościowych (np. halogeny niskonapięciowe z transformatorami elektronicznymi),
• indukcyjnych (np. halogeny niskonapięciowe z transformatorami konwencjonalnymi).

Jednostki ścienne DELTA bus lub inne jednostki aplikacyjne (urządzenia magistralne) z interfejsem BTI są nasuwane na interfejs BTI siłownika. Na urządzenie można nasunąć każdy element, który może być nasuwany na sprzęgło magistralne (BTM) UP 117.

Funkcje zabezpieczeń i zachowanie pracy

Ochrona przed przeciążeniem i zwarciem

• Przy przeciążeniu po ok. 5 sekundach ściemniacz wyłącza się trwale.
• Najwcześniej po 2 minutach od zadziałania zabezpieczenia można ponownie włączyć wyjście: najpierw wyślij „off” lub „dimming value = 0”, a następnie „on” lub „dimming value > 0”.
• Przy zwarciu ściemniacz wyłącza obciążenie na 3 sekundy i w ciągu 1 minuty podejmuje jedną próbę ponownego załączenia do aktualnie ustawionej wartości ściemniania.
• Jeśli zwarcie nadal występuje, wyjście zostaje wyłączone trwale (ponowne włączenie jak wyżej).

Ochrona przed nadtemperaturą

• Po przekroczeniu dopuszczalnej temperatury ściemniacz ściemnia do minimalnej wartości.
• Jeśli po 2 minutach urządzenie ostygnie wystarczająco, automatycznie wraca do aktualnie ustawionej wartości.
• Jeśli po 2 minutach nadal utrzymuje się nadtemperatura, wyjście jest wyłączane trwale (ponowne włączenie jak przy przeciążeniu).

Odporność na sygnały sterowania tętnieniowego i wahania częstotliwości

• Ustawienia fabryczne kompensują wpływ sygnałów sterowania tętnieniowego, aby zmniejszyć migotanie lamp.
• Kompensację można wyłączyć parametrem, aby uzyskać bardziej stabilną pracę w instalacji bez synchronicznego połączenia z siecią energetyczną (kosztem zwiększonego migotania przy sygnałach tętnieniowych).

Zachowanie po zaniku i powrocie napięcia magistrali

• Po zaniku napięcia magistrali zapisywany jest bieżący stan załączenia oraz wartości ściemniania, aby można je było odtworzyć po powrocie.
• Po powrocie napięcia wykonywane są skonfigurowane działania oraz – w razie potrzeby – raportowane są nowe wartości stanu.

Funkcja „building site” (fabryczna)

Fabrycznie aktywna funkcja budowlana umożliwia włączanie i wyłączanie oświetlenia budowlanego przez przełączniki i aktory magistralne nawet bez uruchomienia w ETS.

ETS i program aplikacyjny

• Wymagany program aplikacyjny: „07B0 A1 Universal dimmer 982C01”.
• Konfiguracja i uruchomienie: ETS ETS3 v3.0f lub nowszy.
• Po skasowaniu programu aplikacyjnego (unload): urządzenie nie działa.
• Reset do ustawień fabrycznych: przytrzymanie przycisku programowania przez > 20 s (kasuje konfigurację, ponownie aktywuje funkcję „building site”).

Podłączenie i okablowanie

• Magistrala KNX: bezśrubowy zacisk magistralny (czerwono-czarny), przewód jednodrutowy Ø 0,6…0,8 mm, odizolowanie 5 mm.
• Wyjście obciążenia (L/N): bezśrubowe zaciski, przewody 0,5…2,5 mm² (jednodrutowe, linka lub wielodrutowe, nieobrabiane), odizolowanie 9…10 mm.
• Zaciski obciążenia: możliwość podłączenia dwóch przewodów (przelot).
• Uwaga na prąd zacisków: przy wykonywaniu przelotu przewodu L należy dopilnować, aby maksymalny dopuszczalny prąd zacisku 16 A nie został przekroczony.

Ważne uwagi instalacyjne

• Do stałych instalacji wewnętrznych w suchych pomieszczeniach, w puszkach podtynkowych.
• Montaż i uruchomienie wyłącznie przez uprawnionego elektryka; musi być możliwe bezpieczne odłączenie urządzenia.
• Urządzenia nie wolno otwierać.
• Stosować wyłącznie transformatory przystosowane do ściemniania; transformatory konwencjonalne tylko VDE i z bezpiecznikiem termicznym.
• Zakaz pracy transformatorów magnetycznych bez obciążenia (również po odcięciu przez ściemniacz) – ryzyko uszkodzenia; należy zapewnić obciążenie, np. przez podłączenie co najmniej dwóch lamp lub transformatorów równolegle na wyjściu.
• Nie wolno jednocześnie podłączać do tego samego wyjścia ściemniacza obciążeń indukcyjnych oraz pojemnościowych lub rezystancyjnych – grozi uszkodzeniem/zniszczeniem urządzenia.
• Orientacja montażu: siłownik musi być zamontowany tak, aby BTI znajdowało się na dole (prawidłowa orientacja jednostki aplikacyjnej nasuwanej na BTI).

Dane techniczne

• Zasilanie: przez magistralę KNX oraz podłączenie do sieci AC 230 V
• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: < 10 mA
• Wyjścia zasilające przez BTI: DC 5 V / 10 mA oraz DC 20 V / 25 mA
• Napięcie znamionowe wyjścia: AC 230 V, 50/60 Hz
• Prąd znamionowy wyjścia: 1,1 A
• Moc znamionowa (przy 35°C):
  • 10…250 VA (indukcyjne)
  • 10…210 VA (pojemnościowe)
  • 5…210 W (rezystancyjne)
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Warunki klimatyczne: EN 50090-2-2
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność względna: 5…93% (bez kondensacji)
• Wymiary (D x S x G): 71 x 71 x 41,5 mm
• Masa: ok. 80 g (z ramką montażową)
• Obudowa: tworzywo sztuczne
• Zgodność: EN 50428, oznaczenia KNX EIB oraz CE

Podsumowanie

Siemens GAMMA instabus UP 525/03 to podtynkowy, uniwersalny ściemniacz KNX z jednym wyjściem ściemniającym (do 250 VA w zależności od typu obciążenia), wyposażony w BTI do współpracy z jednostkami aplikacyjnymi. Zabezpieczenia przeciążeniowe, zwarciowe i termiczne oraz typowy montaż w puszce Ø 60 mm czynią go praktycznym elementem sterowania oświetleniem w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i spełnia wymagania dotyczące kompatybilności elektromagnetycznej oraz urządzeń niskonapięciowych.
• Urządzenie KNX/EIB do stałej instalacji wewnętrznej. Stosować wyłącznie w suchych pomieszczeniach, w puszkach podtynkowych Ø 60 mm o głębokości 60 mm.
• Montaż, podłączenie i uruchomienie wyłącznie przez uprawnionego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi dotyczącymi instalacji elektrycznych.
• Urządzenie pracuje z napięciem sieciowym AC 230 V. Przed rozpoczęciem montażu, podłączenia lub demontażu należy zapewnić możliwość bezpiecznego odłączenia urządzenia od zasilania.
• Podczas montażu i podłączania nie mogą występować żadne operacje łączeniowe na wyjściu obciążenia.
• Nie otwierać obudowy urządzenia. Otwieranie urządzenia jest zabronione.
• Urządzenie ma stopień ochrony IP20 i jest przeznaczone wyłącznie do użytku wewnętrznego. Chronić przed wilgocią, skraplaniem pary wodnej oraz wpływem czynników atmosferycznych.
• Do ściemniania stosować wyłącznie transformatory przystosowane do pracy ze ściemniaczami. Transformatory konwencjonalne mogą być używane tylko wtedy, gdy są certyfikowane VDE i wyposażone w bezpiecznik termiczny.
• Zabroniona jest praca transformatorów magnetycznych bez obciążenia zarówno podczas uruchamiania, jak i podczas normalnej pracy, ponieważ może to spowodować uszkodzenie urządzenia, nawet jeśli ściemniacz odłączy wyjście. Należy zapewnić podłączenie co najmniej dwóch lamp lub transformatorów równolegle do wyjścia. Uszkodzone lampy należy niezwłocznie wymieniać.
• Nie wolno jednocześnie podłączać do tego samego wyjścia ściemniacza obciążeń indukcyjnych oraz pojemnościowych lub rezystancyjnych. Taka konfiguracja jest niedozwolona i może prowadzić do uszkodzenia lub zniszczenia urządzenia.
• Przy mostkowaniu przewodu fazowego L należy dopilnować, aby nie został przekroczony maksymalny dopuszczalny prąd obciążenia zacisku wynoszący 16 A.
• Urządzenie należy montować z interfejsem Bus Transceiver Interface (BTI) skierowanym do dołu. Do połączenia przez BTI należy stosować urządzenia magistralne z wkrętami montażowymi, aby zapewnić trwały i stabilny kontakt.
• Przewód magistralny KNX należy podłączać wyłącznie zgodnie z opisem zacisków. Magistrala pracuje jako obwód SELV DC 24 V.
• Podczas zdejmowania bloku przyłączeniowego magistrali nie wolno próbować usuwać go od strony dolnej, ponieważ istnieje ryzyko zwarcia urządzenia. Należy także uważać, aby nie uszkodzić gniazd testowych podczas prac montażowych.
• W przypadku przeciążenia urządzenie wyłącza się trwale po około 5 sekundach. Po zadziałaniu zabezpieczenia przed przeciążeniem lub zwarciem ponowne włączenie jest możliwe najwcześniej po 2 minutach i zgodnie z procedurą opisaną przez producenta.
• W przypadku zwarcia urządzenie czasowo odłącza obciążenie i podejmuje automatyczną próbę ponownego załączenia. Utrzymujące się zwarcie powoduje trwałe wyłączenie wyjścia.
• W przypadku przekroczenia dopuszczalnej temperatury urządzenie automatycznie zmniejsza poziom ściemniania do minimum, a przy dalszym przegrzaniu wyłącza wyjście. Należy zapewnić eksploatację w zakresie temperatury otoczenia od -5°C do +45°C.
• Po przywróceniu ustawień fabrycznych kasowane są wszystkie ustawienia konfiguracyjne urządzenia. Reset następuje po naciśnięciu przycisku programowania przez ponad 20 sekund.
• Instrukcję obsługi należy przekazać użytkownikowi końcowemu.
