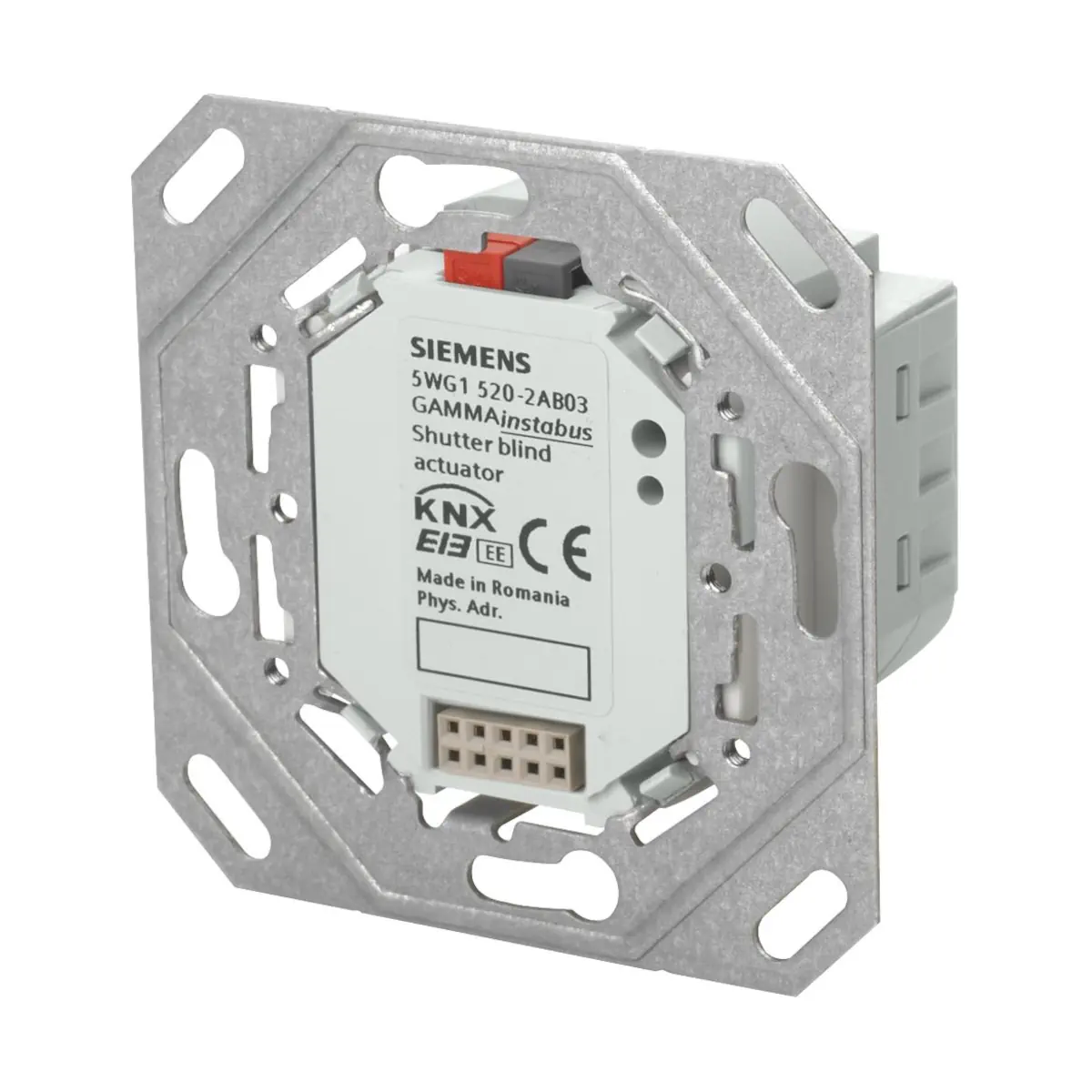

5WG1520-2AB03 UP 520/03 Aktor żaluzjowy z wbudowanym portem magistralnym, 1 x 6 [A], 230 [V] AC

UP 520/03 (5WG1 520-2AB03) to podtynkowy aktor żaluzjowy/roletowy KNX z ramką montażową, wyposażony w 1 kanał napędu (2 wyjścia przekaźnikowe: góra/dół) oraz interfejs BTI (Bus Transceiver Interface). Urządzenie przeznaczone jest do montażu w puszce podtynkowej Ø 60 mm, głębokość 60 mm. Połączenie z magistralą realizowane jest przez zacisk magistralny, a elektronika aktora jest zasilana z napięcia magistrali KNX. UP 520/03 służy do sterowania m.in. żaluzjami, roletami, markizami, oknami lub drzwiami, współpracując z napędami AC 230 V z wyłącznikami krańcowymi elektromechanicznymi lub z napędami z elektroniką zintegrowaną (odłączanie w pozycjach krańcowych).

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: UP 520/03
• Kod produktu: 5WG1 520-2AB03
• System: KNX / EIB
• Funkcja: aktor żaluzjowy/roletowy, 1 kanał napędu
• Wyjścia: 2 wyjścia przekaźnikowe (góra/dół) dla 1 napędu
• Prąd znamionowy: 6 A (obciążenie rezystancyjne)
• Napięcie znamionowe wyjść: AC 230 V, 50/60 Hz
• Interfejs BTI: gniazdo 10-pin do podłączenia jednostek aplikacyjnych (np. przełączników ściennych DELTA bus) z wtykiem BTI
• Automatyczna detekcja czasów przejazdu (dla napędów z wyłącznikami krańcowymi elektromechanicznymi)
• Detekcja położeń krańcowych (możliwa do włączenia/wyłączenia parametrem; zależna od napędu i okablowania)
• Przycisk programowania (learning) oraz czerwona dioda LED do trybu adresowania

Zastosowanie

UP 520/03 jest przeznaczony do sterowania pojedynczym napędem AC 230 V (na kanał) w aplikacjach osłon przeciwsłonecznych i napędów podobnego typu:

• żaluzje i rolety,
• markizy,
• okna lub drzwi.

Urządzenie współpracuje z napędami z wyłącznikami krańcowymi elektromechanicznymi lub z napędami z zintegrowaną elektroniką odłączającą w pozycjach krańcowych.

Funkcje i działanie

Detekcja położeń krańcowych i automatyczny pomiar czasów przejazdu

• Aktor może wykrywać, czy osłona znajduje się w górnym lub dolnym położeniu krańcowym (funkcja zależy od napędu oraz okablowania i może zostać wyłączona parametrem).
• Automatyczny pomiar czasu przejazdu jest wiarygodny dla napędów z wyłącznikami krańcowymi elektromechanicznymi.
• Dla napędów z zintegrowaną elektroniką odłączającą w pozycjach krańcowych czas przejazdu nie jest automatycznie dopasowywany – napęd musi być sterowany limitem czasowym, a czasy należy skonfigurować na podstawie ręcznych pomiarów.

Synchronizacja po pobraniu konfiguracji

• Po pobraniu adresów/parametrów i programu aplikacyjnego osłona wymaga synchronizacji, wyzwalanej telegramem „solar protection up/down” lub „central up/down”.
• Podczas synchronizacji osłona wykonuje sekwencję ruchów (krótko w dół → do górnego położenia → przejazd góra→dół z pomiarem czasu → przejazd dół→góra z pomiarem czasu) i pozostaje w górnym położeniu do czasu kolejnego polecenia.
• Dodatkowe telegramy „up/down” lub „central up/down” otrzymane w trakcie synchronizacji są ignorowane; telegram „slats open/close” jest interpretowany jako STOP i przerywa synchronizację.

Praca równoległa napędów

• Równoległe sterowanie kilkoma napędami na jednym kanale wymaga zastosowania specjalnego przekaźnika separacyjnego.
• Przy zastosowaniu przekaźnika separacyjnego (lub przy pracy równoległej) czas przejazdu należy ustawić ręcznie.
• Jeżeli włączono automatyczne wykrywanie czasu przejazdu, wtedy nie jest dopuszczalna praca równoległa kilku napędów z wyłącznikami elektromechanicznymi ani praca mieszana z napędami z elektroniką zintegrowaną.

Zanik i powrót napięcia magistrali

• W razie zaniku napięcia magistrali zapisywane są trwale: aktualne pozycje osłony i lameli oraz nastawy czasu przejazdu (wartości obiektów nie są zapisywane).
• Po resecie magistrali obiekty statusowe nie są odczytywane.
• Synchronizacja jest zachowywana przy zaniku i powrocie napięcia magistrali.

Reset do ustawień fabrycznych

• Przytrzymanie przycisku programowania przez ponad 20 sekund resetuje urządzenie do ustawień fabrycznych (konfiguracja zostaje skasowana).

Podłączenie i okablowanie

• Magistrala KNX: bezśrubowy zacisk magistralny (czerwono-czarny) dla przewodów jednodrutowych Ø 0,6…0,8 mm, odizolowanie 5 mm.
• Zaciski wej./wyj. (sieć i obciążenie): bezśrubowe zaciski dla przewodów 0,5…2,5 mm² (jedno-/wielo-/linka niecynowana), odizolowanie 9…10 mm.
• Zasilanie/obciążenie 230 V: podłączenie sieci przez zaciski L i N aktora.
• Uwaga instalacyjna: przy mostkowaniu przewodu L należy dopilnować, aby nie przekroczyć maksymalnego prądu obciążenia zacisków 16 A.
• Montaż: aktor należy montować tak, aby gniazdo BTI znajdowało się na dole (zapewnia poprawną orientację jednostki aplikacyjnej wsuwanej na BTI).

Dane techniczne

• Zasilanie: przez linię magistralną oraz przyłącze sieci 230 V
• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: < 10 mA
• Napięcie/prąd na wyjściu BTI: DC 5 V / 10 mA oraz DC 20 V / 25 mA
• Wyjście: 1 kanał napędu, 2 wyjścia przekaźnikowe
• Napięcie znamionowe wyjść: AC 230 V, 50/60 Hz
• Prąd znamionowy: 6 A (obciążenie rezystancyjne)
• Prąd przełączania przy AC 230 V: 0,01…6 A (obciążenie rezystancyjne)
• Obciążenia silnikowe (silniki rurowe z kondensatorem pomocniczym): ≤ 14 µF; maks. 500 VA przy 20000 cykli łączeniowych (UP-DOWN-STOP) lub maks. 750 VA przy 12000 cykli
• Maks. obciążenie całkowite: przy cosφ = 0,4; 750 VA
• Prąd przełączania przy DC 24 V: 6 A (rezystancyjne) / 4 A (indukcyjne, L/R = 7 ms)
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Klasa zabrudzenia (IEC 60664-1): 2
• Warunki klimatyczne: EN 50090-2-2
• Temperatura pracy: -5…+45°C
• Temperatura (transport/magazyn): -25…+70°C
• Wilgotność względna: 5…93% (bez kondensacji)
• Wymiary (D x S x G): 71 x 71 x 41,5 mm
• Masa: ok. 90 g
• Obciążenie ogniowe: ok. 1300 kJ
• Niezawodność (wskaźnik uszkodzeń): 700 fit przy 40°C

Montaż

• Miejsce montażu: instalacje stałe, wewnątrz, w suchych pomieszczeniach, w puszce podtynkowej.
• Wymagana puszka: Ø 60 mm (zgodnie z DIN 49073), głębokość 60 mm.
• Orientacja urządzenia: BTI na dole.
• Bezpieczeństwo: montaż i uruchomienie wyłącznie przez uprawnionego elektryka; należy zapewnić możliwość bezpiecznego odłączenia urządzenia.

Podsumowanie

Siemens UP 520/03 to podtynkowy aktor KNX do sterowania roletami i żaluzjami z jednym kanałem napędu AC 230 V / 6 A oraz interfejsem BTI do dołączania kompatybilnych jednostek sterujących. Dzięki obsłudze napędów z wyłącznikami krańcowymi i możliwości automatycznego pomiaru czasów przejazdu (dla napędów z krańcówkami elektromechanicznymi), UP 520/03 ułatwia precyzyjne sterowanie osłonami w instalacjach KNX montowanych w standardowej puszce Ø 60 mm.

Pliki do pobrania:
UP 520/03 Karta katalogowa
