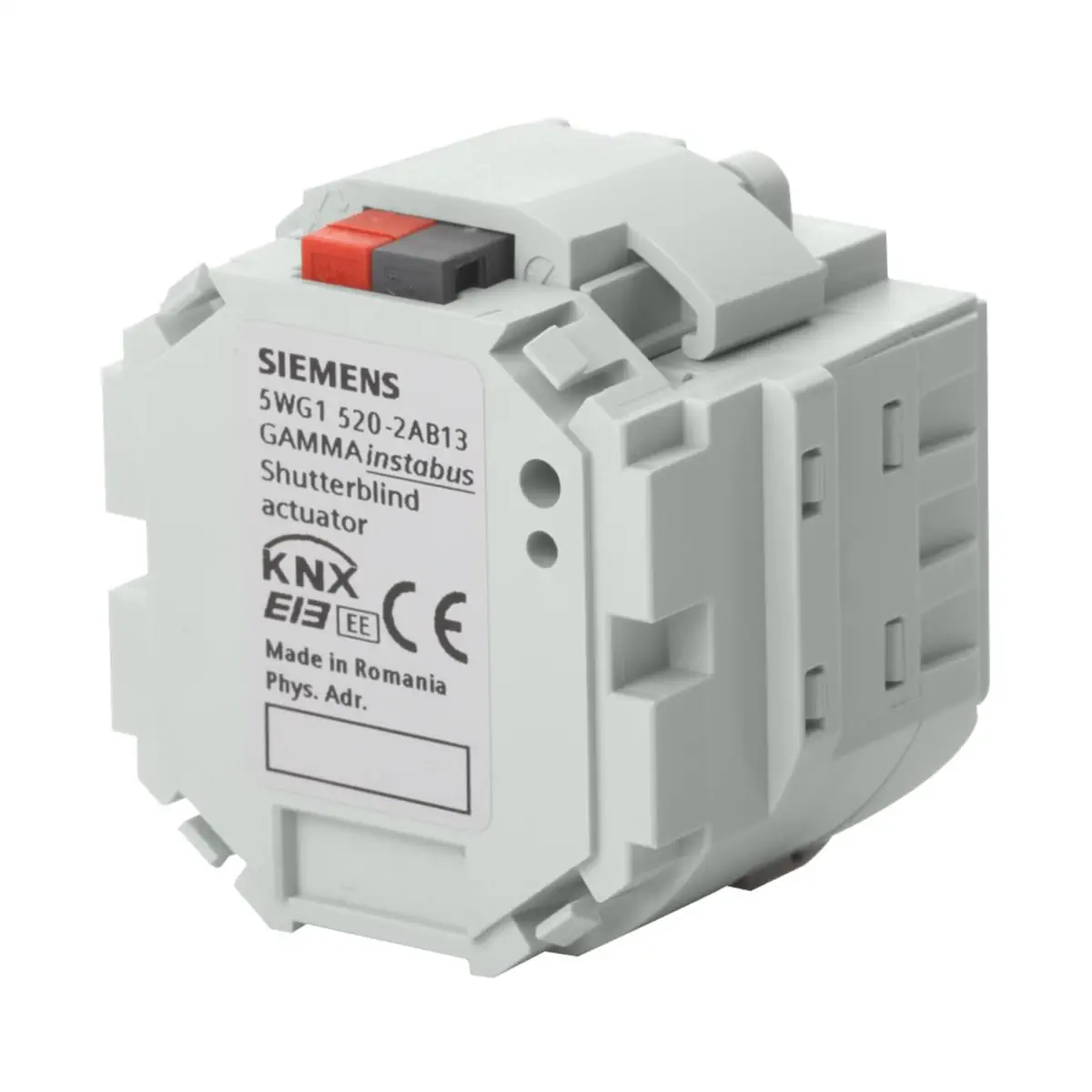

5WG1520-2AB13 UP 520/13 Aktor żaluzjowy do montażu w puszce podtynkowej, 1 x 6 [A], 230 [V] AC

UP 520/13 (5WG1 520-2AB13) to podtynkowy aktor żaluzjowy/roletowy KNX (instabus EIB) z 1 kanałem napędu i 2 wyjściami przekaźnikowymi (góra/dół). Urządzenie jest przeznaczone do montażu w puszce podtynkowej Ø 60 mm (głębokość 60 mm), a elektronikę zasilania pobiera bezpośrednio z magistrali KNX (połączenie przez zacisk magistralny). UP 520/13 służy do sterowania żaluzjami, roletami, markizami, a także oknami lub drzwiami z napędem AC 230 V.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 520/13
• Nr katalogowy: 5WG1 520-2AB13
• System: KNX / instabus EIB
• Typ urządzenia: aktor żaluzjowy/roletowy, podtynkowy (flush-mount)
• Liczba kanałów napędu: 1
• Wyjścia: 2 styki przekaźnikowe (kierunek „up” i „down”)
• Obsługiwane napędy: 1 silnik AC 230 V z wyłącznikami krańcowymi elektromechanicznymi lub z elektroniką odłączania w położeniach krańcowych
• Funkcja detekcji położeń krańcowych (zależna od napędu i okablowania; może być wyłączona parametrem)
• Automatyczny pomiar czasów przejazdu (wiarygodny dla napędów z krańcówkami elektromechanicznymi)
• Montaż w puszce: Ø 60 mm, głębokość 60 mm
• Elementy na urządzeniu: 1 przycisk programowania (learning), 1 czerwona dioda LED

Zastosowanie

Siemens UP 520/13 jest przeznaczony do sterowania osłonami i elementami napędzanymi silnikiem AC 230 V, m.in.:

• rolety i żaluzje (w tym żaluzje fasadowe),
• okiennice,
• markizy,
• okna lub drzwi (z odpowiednim napędem).

Funkcje i działanie

Detekcja krańcówek i automatyczny pomiar czasu ruchu

• Urządzenie może wykrywać położenie górne i dolne osłony; skuteczność detekcji zależy od zastosowanego napędu i okablowania.
• Automatyczny pomiar czasów przejazdu jest przeznaczony dla napędów z krańcówkami elektromechanicznymi (pomiar realizowany podczas przebiegu synchronizacji).
• Dla napędów z wbudowaną elektroniką odłączania w położeniach krańcowych automatyczna korekta czasu przejazdu nie jest możliwa — sterowanie odbywa się w oparciu o limit czasowy, a czasy przejazdu należy ustawić ręcznie w aplikacji.

Synchronizacja po wgraniu konfiguracji

• Po pobraniu programu aplikacyjnego oraz adresów i parametrów osłona musi zostać zsynchronizowana.
• Synchronizacja uruchamia się po odebraniu telegramu „solar protection up/down” lub „central up/down”.
• Przebieg synchronizacji: krótki ruch w dół → dojazd do górnego położenia krańcowego → przejazd z góry na dół z pomiarem czasu → przejazd z dołu do góry z pomiarem czasu; po zakończeniu osłona pozostaje w położeniu górnym.
• Jeżeli na początku synchronizacji nie zostanie wykryte górne położenie krańcowe, pomiary nie zostaną wykonane i synchronizację należy zainicjować ponownie.
• Telegramy „solar protection up/down” i „central up/down” odebrane w trakcie synchronizacji są ignorowane.
• Telegram „slats open/close” jest interpretowany jako STOP i przerywa synchronizację (wymagane ponowne uruchomienie).
• Telegram „block motion” przerywa synchronizację; można ją uruchomić ponownie dopiero po zniesieniu blokady ruchem odpowiednim telegramem.

Korekta czasu przejazdu w pracy normalnej

• Jeśli w normalnej pracy (przy aktywnej detekcji krańcówek) wykryta zostanie zmiana czasu przejazdu większa niż ±5%, ustawienia czasu przejazdu są odpowiednio korygowane i zapisywane.
• Ze względu na sposób działania krańcówek elektromechanicznych ocena położeń krańcowych może być blokowana na konfigurowany czas blokady (typowo 0,5…1,0 s).

Zachowanie przy zaniku i powrocie napięcia magistrali

• Przy zaniku napięcia KNX zapisywane są trwale: aktualne pozycje osłony i lameli oraz konfiguracja czasów przejazdu; wartości obiektów nie są zapisywane.
• Po resecie magistrali obiekty statusowe nie są odczytywane.
• Synchronizacja jest zachowywana przy zaniku i powrocie napięcia magistrali.

Reset do ustawień fabrycznych

• Przytrzymanie przycisku programowania przez ponad 20 s resetuje urządzenie do ustawień fabrycznych (konfiguracja zostaje skasowana).

Podłączenie i okablowanie

• Magistrala KNX: bezśrubowy zacisk magistralny (czerwono-czarny), przewód jednodrutowy Ø 0,6…0,8 mm, odizolowanie 5 mm.
• Obwód mocy: bezśrubowe zaciski dla przewodów 0,5…2,5 mm² (jedno-/wielo-/linka), odizolowanie 9…10 mm.
• Zaciski obwodu mocy umożliwiają podłączenie dwóch przewodów (przelot).
• Uwaga instalacyjna: przy wykonywaniu przelotu przewodu L należy dopilnować, aby nie przekroczyć maksymalnego dopuszczalnego prądu obciążenia zacisku 16 A.

Dane techniczne

• Zasilanie: z magistrali KNX
• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: < 10 mA
• Napięcie znamionowe wyjść: AC 230 V, 50/60 Hz
• Prąd znamionowy: 6 A (obciążenie rezystancyjne)
• Prąd łączeniowy przy AC 230 V (rezystancyjne): 0,01…6 A
• Silniki rurowe z kondensatorem pomocniczym: ≤ 14 µF; maks. 500 VA przy 20000 cykli łączeń (UP-DOWN-STOP) lub maks. 750 VA przy 12000 cykli łączeń
• Maks. łączna moc przy cosφ = 0,4: 750 VA
• Prąd łączeniowy przy DC 24 V: 6 A (rezystancyjne), 4 A (indukcyjne, L/R = 7 ms)
• Stopień ochrony: IP20
• Klasa zabrudzenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Magistrala: SELV DC 24 V
• Temperatura pracy: -5…+45°C
• Temperatura składowania/transportu: -25…+70°C
• Wilgotność (bez kondensacji): 5…93%
• Obudowa: tworzywo sztuczne
• Wymiary (D × S × G): 52 × 50 × 41,5 mm
• Masa: ok. 70 g

Montaż i bezpieczeństwo

• Do stałych instalacji wewnętrznych w suchych pomieszczeniach (w puszkach podtynkowych).
• Montaż i uruchomienie powinien wykonać uprawniony elektryk.
• Musi istnieć możliwość wykonania bezpiecznego odłączenia urządzenia.
• Urządzenia nie wolno otwierać.

Podsumowanie

Siemens UP 520/13 to kompaktowy, podtynkowy aktor KNX do sterowania jednym napędem osłonowym AC 230 V, wyposażony w dwa wyjścia przekaźnikowe dla kierunków góra/dół. Obsługuje detekcję położeń krańcowych oraz (dla napędów z krańcówkami elektromechanicznymi) automatyczny pomiar czasów przejazdu i synchronizację po uruchomieniu — co ułatwia precyzyjne sterowanie roletami i żaluzjami w instalacjach KNX.
