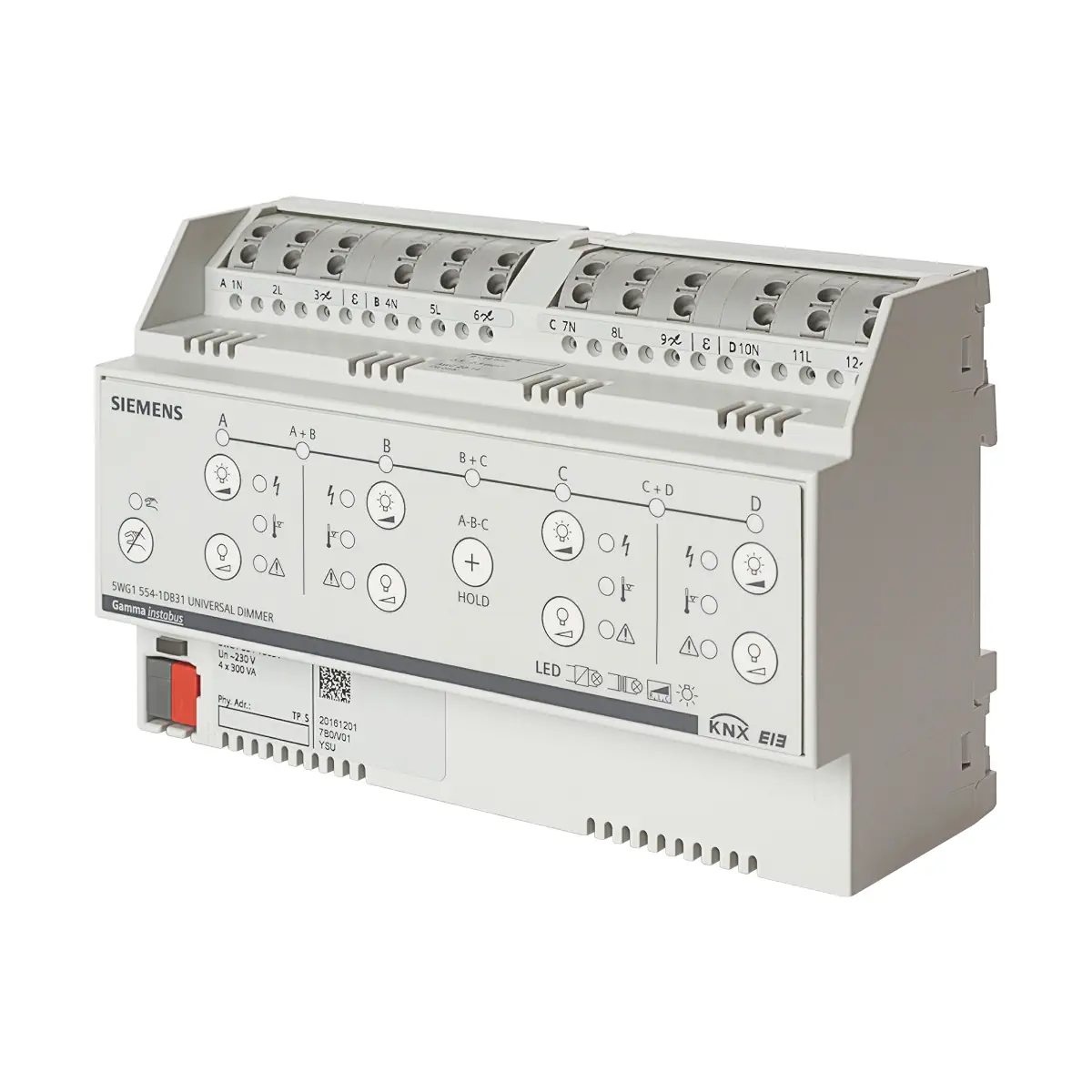

5WG1554-1DB31 N 554D31 Ściemniacz uniwersalny, 4 x 300 [VA] / 1 x 1000 [VA] (ściemnianie LED), AC 230 [V], zaawansowane funkcje logiczne

Siemens Gamma instabus N 554D31 to uniwersalny ściemniacz KNX do przełączania, ściemniania oraz sterowania scenami w automatyce budynkowej. Urządzenie obsługuje obciążenia rezystancyjne, indukcyjne i pojemnościowe oraz umożliwia sterowanie ściemnialnymi źródłami światła (w tym LED) bez minimalnego obciążenia. Do dyspozycji są 4 kanały wyjściowe po 300 VA, a dzięki łączeniu kanałów (channel bundling) można uzyskać łączną moc wyjściową do 1000 VA. Ściemniacz jest przeznaczony do montażu na szynie DIN i oferuje zabezpieczenia przed zwarciem, przeciążeniem oraz przegrzaniem, a także bezpośrednią obsługę z poziomu klawiatury membranowej.

Najważniejsze cechy

• Producent: Siemens
• Seria: Gamma instabus
• Model: N 554D31
• Numer katalogowy (article number): 5WG1554-1DB31
• Typ urządzenia: uniwersalny ściemniacz KNX, 4-kanałowy
• Zasilanie: AC 230 V, 50/60 Hz
• Sterowanie: KNX
• Wyjścia: 4 x AC 230 V
• Moc wyjściowa: do 300 VA na kanał; z łączeniem kanałów do 1000 VA
• Obsługa ściemnialnych lamp, w tym LED: bez minimalnego obciążenia
• Tryby pracy: leading edge oraz trailing edge (z automatyczną detekcją obciążenia)
• Zabezpieczenia: przed zwarciem, przeciążeniem i przegrzaniem
• Bezpośrednia obsługa na urządzeniu: klawiatura membranowa + sygnalizacja LED
• Funkcje ETS: konfigurowalne krzywe ściemniania, licznik godzin pracy z ostrzeganiem o przekroczeniu progu, sterowanie scenami 8-bit

Zastosowanie

N 554D31 służy do sterowania oświetleniem w instalacjach automatyki budynkowej KNX: przełączania, ściemniania oraz przywoływania scen. Może pracować z obciążeniami: R (rezystancyjnymi), L (indukcyjnymi) i C (pojemnościowymi).

Każdy kanał (A, B, C, D) umożliwia podłączenie obciążenia do 300 VA. Sąsiednie kanały można łączyć równolegle (bundling) w celu zwiększenia dostępnej mocy dla jednego obwodu – aż do 1000 VA przy połączeniu wszystkich czterech wyjść.

Łączenie kanałów (Channel bundling)

Urządzenie umożliwia łączenie sąsiednich wyjść w grupy 2, 3 lub 4 kanałów. Dostępne konfiguracje obejmują:

• A+B|C|D
• A+B|C+D
• A|B+C|D
• A|B|C+D
• A+B+C|D
• A|B+C+D
• A+B+C+D

• Bez łączenia: A, B, C, D: 300 VA każdy
• Łączenie A+B: A+B: 500 VA; C, D: 300 VA
• Łączenie A+B+C: A+B+C: 750 VA; D: 300 VA
• Łączenie A+B+C+D: A+B+C+D: 1000 VA

W stanie fabrycznym łączenie kanałów może być wykonane bezpośrednio na urządzeniu, natomiast docelowa konfiguracja jest definiowana w ETS.

Funkcje i działanie

Tryby ściemniania i automatyczna detekcja obciążenia

• Leading edge: dla obciążeń indukcyjnych lub rezystancyjnych; wymagany dla obciążeń indukcyjnych; może zapewniać bardziej równomierne ściemnianie LED.
• Trailing edge: dla obciążeń pojemnościowych lub rezystancyjnych; umożliwia sterowanie większą liczbą lamp i wyższymi obciążeniami dzięki mniejszym stratom mocy.
• Automatyczna detekcja obciążenia: wykonywana podczas inicjalizacji elektroniki sterującej oraz po wczytaniu parametrów ETS; urządzenie dobiera tryb pracy wyjścia do podłączonego obciążenia.

Obsługa bezpośrednia (na urządzeniu)

• Klawiatura membranowa umożliwia testowanie i sterowanie kanałami bez wcześniejszej konfiguracji w ETS.
• W stanie fabrycznym obsługa bezpośrednia jest aktywna bez ograniczenia czasowego; po konfiguracji czas aktywacji może być ograniczony ustawieniami.

Funkcje „building site” (stan fabryczny)

• Umożliwia włączanie i wyłączanie oświetlenia roboczego na budowie bez konfiguracji w ETS.
• W stanie fabrycznym funkcja jest aktywna.

Zabezpieczenia i odporność pracy

• Zwarcie: wyjście jest wyłączane na 3 s, po czym urządzenie podejmuje próbę ponownego włączenia do aktualnie ustawionej wartości ściemniania; jeśli zwarcie utrzymuje się, wyjście zostaje wyłączone trwale. Ponowne włączenie następuje po odebraniu telegramu „on” lub wartości ściemniania > 0.
• Zwarcie przy łączeniu kanałów: brak automatycznej próby ponownego załączenia.
• Przeciążenie / przegrzanie: urządzenie wyłącza się natychmiast; po 1 min (jeśli wystarczająco ostygnie) automatycznie wraca do bieżącej wartości ściemniania, o ile odebrano „on” lub wartość ściemniania > 0.
• Kompensacja sygnałów sterowania tętnieniowego (ograniczenie migotania) oraz mniejsza wrażliwość na wahania częstotliwości sieci.

Funkcje dostępne po konfiguracji w ETS

• Wymagany ETS: ETS 4.2 i nowszy
• Program aplikacyjny: 9A0401
• Zachowanie przy zaniku/powrocie napięcia magistrali: zapamiętanie aktualnego stanu załączenia i wartości ściemniania; po powrocie napięcia wartości są przywracane (oraz wykonywane działania skonfigurowane dla powrotu magistrali).
• Timery: dwa różne czasy oraz tryb nocny; możliwe opóźnione załączanie/wyłączanie i ostrzeżenie przed wyłączeniem.
• Overrides: możliwość aktywacji do 7 bloków funkcji nadrzędnych.
• Liczniki: zliczanie cykli przełączeń i godzin pracy (w tym ostrzeżenie o przekroczeniu progu dla licznika godzin).
• Sterowanie scenami 8-bit: przypisywanie bieżących wartości jasności lub stanów przełączenia do scen i późniejsze ich wywoływanie; każde wyjście można przypisać do maks. 8 scen.
• Dostosowanie ściemniania LED: parametry min./max. wartości ściemniania, „Start on value” oraz predefiniowane krzywe ściemniania (z możliwością własnej regulacji).

Dane techniczne

• Napięcie magistrali KNX: DC 24 V (DC 21 V ... 30 V)
• Pobór prądu z KNX: 7,5 mA
• Zasilanie: AC 230 V
• Częstotliwość zasilania: 50 ... 60 Hz
• Napięcie znamionowe wyjść: AC 230 V
• Prąd znamionowy (na wyjście): 1,3 A @ cosφ = 1,0
• Straty mocy (na wyjście przy wyjściu znamionowym): 1,7 W (maks.)
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Bezpieczeństwo elektryczne (magistrala): SELV DC 24 V
• Zgodność: EN 50428

Maksymalne obciążenia (w zależności od typu i łączenia kanałów)

• Żarówki: 300 W / 500 W / 750 W / 1000 W (1/2/3/4 kanały)
• Halogeny wysokonapięciowe: 300 W / 500 W / 750 W / 1000 W (1/2/3/4 kanały)
• Halogeny niskonapięciowe z transformatorami elektronicznymi: 300 VA / 500 VA / 750 VA / 1000 VA
• Halogeny niskonapięciowe z transformatorami magnetycznymi: 240 VA / 400 VA / 600 VA / 800 VA
• Ściemnialne świetlówki kompaktowe (CFL): 45 VA / 80 VA / 120 VA / 160 VA
• Ściemnialne LED (trailing edge): 200 VA / 300 VA / 450 VA / 550 VA
• Ściemnialne LED (leading edge): 60 VA / 100 VA / 140 VA / 180 VA

Maksymalna łączna moc dla LED zależy od typu lampy i trybu sterowania. Podane wartości odnoszą się do głównego miejsca instalacji (zaciski obciążenia u góry, zaciski KNX na dole). Dla innych miejsc instalacji moc należy zredukować do 80% wartości podanych.

Warunki środowiskowe i konstrukcja

• Temperatura pracy: -5°C ... +45°C
• Temperatura składowania: -20°C ... +70°C
• Temperatura transportu: -25°C ... +70°C
• Wilgotność (bez kondensacji): 5% ... 95%
• Materiał obudowy: tworzywo sztuczne
• Wymiary: szerokość 8 TE (1 TE = 18 mm), długość 90 mm, wysokość 61 mm
• Szerokość urządzenia: 144 mm
• Masa: 310 g
• Obciążenie ogniowe: 6 MJ
• Niezawodność (40°C): 940 fit

Montaż i podłączenie

• Montaż: szyna DIN EN 60715; instalacje stałe w pomieszczeniach, w suchych miejscach (rozdzielnice / małe obudowy).
• Zaciski KNX: bezśrubowe (terminal blocks, screwless).
• Zaciski obciążenia: do podłączania obciążeń (przewody fazowe i neutralne).
• Przekrój przewodów obciążenia (Cu): 0,5 ... 2,5 mm²
• Podłączenie KNX (Cu): 0,6 ... 0,8 mm

Ważne uwagi eksploatacyjne (wynikające z danych producenta)

• W ramach pojedynczego kanału lub kanałów połączonych równolegle należy stosować ten sam typ obciążenia.
• Dla pojedynczego kanału lub kanałów połączonych równolegle należy doprowadzić tylko jedną fazę (L1, L2 lub L3).
• Nie wolno sterować obciążeń indukcyjnych w trybie trailing edge.
• W przypadku LED/ESL należy używać wyłącznie źródeł przeznaczonych do ściemniania oraz dobrać tryb pracy zgodnie z zaleceniami producenta źródła.

Podsumowanie

Siemens N 554D31 (5WG1554-1DB31) to wszechstronny, 4-kanałowy ściemniacz KNX do nowoczesnych instalacji oświetleniowych. Oferuje 300 VA na kanał oraz możliwość łączenia kanałów aż do 1000 VA, obsługuje różne typy obciążeń (R/L/C), zapewnia bezpośrednią obsługę na urządzeniu oraz rozbudowane funkcje konfiguracyjne w ETS, takie jak sceny 8-bit, liczniki pracy i optymalizacja ściemniania LED.
