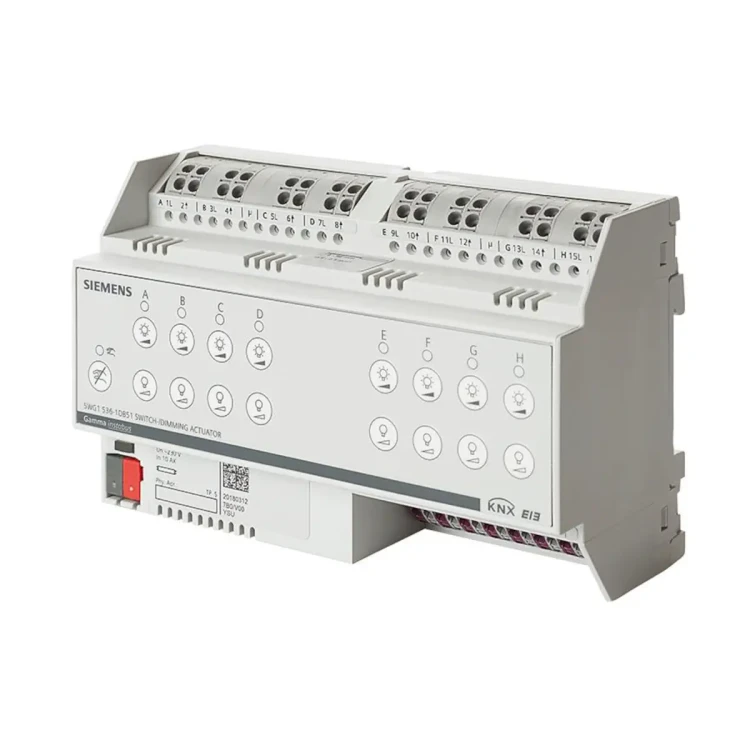

N 536D51 Aktor załączający/ściemniający 8 x AC 230 V, 10AX, 1…10 V

5WG1536-1DB51 N 536D51 to wielokanałowy aktor przełączająco-ściemniający KNX do sterowania oświetleniem AC 230 V z wyjściem sterującym 1…10 V. Urządzenie oferuje 8 niezależnych kanałów, każdy z wyjściem przekaźnikowym (po jednym styku na kanał) oraz osobnym wyjściem napięciowym DC 1–10 V do sterowania ściemnialnymi elektronicznymi statecznikami (EVG). Aktor jest przeznaczony do montażu na szynie DIN TH35 (system N-system), ma obudowę z tworzywa w kolorze RAL 7035 (jasnoszary) i stopień ochrony IP20. Elektronika jest zasilana z magistrali, a połączenie KNX realizowane jest przez listwę zaciskową z wbudowanym sprzęgłem magistralnym.

Najważniejsze cechy

• Producent / numer katalogowy: 5WG1536-1DB51
• Model: N 536D51
• Typ: aktor KNX przełączająco-ściemniający (switch/dim), 1…10 V
• Liczba kanałów: 8
• Napięcie styków: AC 230 V
• Częstotliwość: 50/60 Hz
• Prąd znamionowy: 10 A
• Obciążalność styków: 10 AX
• Element przełączający: 1 styk przekaźnikowy na kanał
• Wyjście ściemniania: 1 × DC 1–10 V na kanał (dla elektronicznych stateczników)
• Zaciski: bezobsługowe (maintenance-free) do podłączania i przelotowego okablowania przewodów 0,5…2,5 mm²
• Faza: 1 zacisk fazowy na kanał
• Montaż: szyna DIN TH35 wg DIN EN 60715
• System: N-system
• Obudowa: tworzywo, RAL 7035 (jasnoszary)
• Stopień ochrony: IP20
• Szerokość: 8 MU / 8 MW (1 MU = 18 mm)
• Wymiary (S × W × G): 144 × 90 × 60 mm

Zastosowanie

N 536D51 służy do przełączania i płynnego ściemniania oświetlenia w instalacjach KNX, szczególnie tam, gdzie wykorzystywane są ściemnialne stateczniki elektroniczne sterowane sygnałem 1…10 V. Każdy kanał łączy funkcję załączania przekaźnikiem z regulacją poziomu ściemniania napięciem 1–10 V, co umożliwia sterowanie obwodami oświetleniowymi w sposób elastyczny oraz zgodny z wymaganiami scen i harmonogramów.

Sterowanie ręczne i tryb bezpośredni

• Obsługa ręczna na urządzeniu: dla każdego kanału funkcja przełączania i ściemniania oraz aktywacja trybu pracy bezpośredniej (direct mode).
• Dezaktywacja direct mode: przycisk na froncie urządzenia.
• Sygnalizacja direct mode: żółta dioda LED.
• Sygnalizacja stanu kanałów: po jednej czerwonej LED na każdy kanał (stan przełączenia).
• Adresowanie/tryb pracy: czerwona LED sygnalizująca aktywację trybu adresowania oraz pracę.

Tryby pracy i funkcje czasowe (na kanał)

• Tryb pracy wyjścia: normalny, tryb timera jedno- lub dwupoziomowy, miganie.
• Opóźnienia: regulowane czasy opóźnienia załączenia (ON-delay) i wyłączenia (OFF-delay).
• Centralne przełączanie: wybieralny obiekt „Central Switching” z osobno konfigurowanymi opóźnieniami ON/OFF.
• Wejście wartości sterującej: regulowany obiekt wejściowy do przełączania ON/OFF zależnie od wartości progowych.

Logika (na kanał)

• Operacje logiczne: AND / OR / NAND / NOR / EXOR / FILTER / TRIGGER dla dwóch obiektów komunikacyjnych.
• Wartość startowa po powrocie magistrali: regulowana dla operacji logicznej na każdym kanale.
• Druga operacja logiczna: możliwa logika pomiędzy drugim obiektem logicznym a wynikiem pierwszej operacji (z regulowaną wartością startową po powrocie zasilania KNX).

Funkcje ściemniania 1…10 V (na kanał)

• Czasy ściemniania 0–100%: osobno regulowane dla załączania/wyłączania oraz rozjaśniania/przyciemniania.
• Załączanie/wyłączanie przez ściemnianie: wybieralna możliwość włączenia lub wyłączenia wyjścia poprzez rozjaśnianie/przyciemnianie.
• Krzywe ściemniania: konfigurowalne do optymalizacji pracy oświetlenia.
• Wartość przy załączeniu: regulowana wartość ściemniania po włączeniu.
• Zmiana wartości: wybór pomiędzy natychmiastowym „skokiem” do nowej wartości a płynnym ściemnianiem do wartości.
• Ograniczenia poziomu: konfigurowalne minimum i maksimum (parametrem i obiektem) oraz opcjonalny obiekt do ograniczania wartości maksymalnej.

Statusy i obiekty komunikacyjne (na kanał)

• Dodatkowe statusy: wybieralny obiekt statusu przełączenia i/lub statusu wartości ściemniania.
• Dodatkowy obiekt ściemniania: wybieralny, z indywidualnie regulowanym czasem ściemniania.
• Wysyłanie statusów: na żądanie, cyklicznie i/lub automatycznie po zmianie.
• Blokada wysyłania po starcie: regulowany czas blokady wysyłania statusów po restarcie i po powrocie napięcia magistrali.
• Zachowanie przy zaniku i powrocie magistrali: konfigurowalny stan przy zaniku oraz wybieralna wartość startowa obiektów po powrocie; możliwa konfiguracja wartości ściemniania po powrocie napięcia magistrali.

Sceny, tryb nocny i funkcje „timer” (na kanał)

• Sterowanie scenami: zintegrowane sterowanie scenami 8-bit oraz możliwość przypisania kanału do maks. 8 scen.
• Czas ściemniania dla scen: konfigurowalny.
• Tryb nocny: opcjonalny obiekt do czasowo ograniczonego załączenia wyjścia w nocy.
• Czas załączenia (ON period): zmienny w trybie nocnym lub timera.
• Zmiana czasu ON w trybie timera: opcjonalny obiekt.
• Przedłużanie czasu ON (post-triggering): wybieralne, z możliwością wielokrotnego przedłużenia (2×, 3×, 4×, 5×) do ustalonego maksimum.
• Sygnał ostrzegawczy przed wyłączeniem: wybieralny (krótkie wyłącz/załącz) lub przez zmniejszenie aktualnej wartości ściemniania o połowę; dostępna także opcja ostrzeżenia przez dodatkowy obiekt.

Nadpisania, blokady i liczniki (na kanał)

• Ręczne nadpisanie (manual override): wybieralne, z dodatkowym obiektem komunikacyjnym.
• Sterowanie wymuszone (forced mode): wybieralne, z dodatkowym obiektem do wymuszenia ON/OFF.
• Trwałe wyłączenie (permanent OFF): wybieralna funkcja z dodatkowym obiektem.
• Blokada wyjścia: wybieralna funkcja z dodatkowym obiektem.
• Status direct mode: opcjonalny obiekt statusu raportujący tryb bezpośredni oraz opcjonalny obiekt blokowania direct mode.
• Licznik godzin pracy: wybieralny, z monitorowaniem progu.
• Licznik cykli obciążenia: wybieralny, z monitorowaniem progu.

Funkcje serwisowe i diagnostyka

• Funkcja „building site”: do przełączania i ściemniania.
• Obiekt nadzoru działania urządzenia (surveillance of device function).
• Obiekt do ukierunkowanego odczytu statusów (targeted retrieval of status values).

Montaż i okablowanie

• Urządzenie na szynę DIN: TH35 wg DIN EN 60715.
• Zaciski bezobsługowe: do przewodów nieobrobionych (jednodrutowych, linkowych lub wielożyłowych) 0,5…2,5 mm², również do przelotowego okablowania.
• Po jednym zacisku fazowym na kanał.
• Połączenie KNX: listwa zaciskowa magistrali, wbudowane sprzęgło magistralne.

Dane techniczne

• Liczba kanałów: 8
• Wyjścia przekaźnikowe: 8
• Napięcie styków: AC 230 V
• Częstotliwość: 50/60 Hz
• Prąd znamionowy: 10 A
• Obciążalność: 10 AX
• Wyjście sterujące: DC 1…10 V na kanał
• Stopień ochrony: IP20
• Wymiary (S × W × G): 144 × 90 × 60 mm
• Szerokość w modułach DIN: 8 MU / 8 MW (1 MU = 18 mm)
• Kolor obudowy: RAL 7035 (jasnoszary)

Podsumowanie

5WG1536-1DB51 (N 536D51) to 8-kanałowy aktor KNX do przełączania i ściemniania 1…10 V obwodów AC 230 V, z przekaźnikami 10 AX i niezależnym wyjściem DC 1–10 V na każdy kanał dla elektronicznych stateczników. Rozbudowane tryby pracy (timer, miganie), opóźnienia, logika wieloetapowa, sceny (do 8 na kanał), tryb nocny, ostrzeganie przed wyłączeniem, nadpisania i wymuszenia oraz liczniki eksploatacyjne czynią z niego wszechstronne rozwiązanie do profesjonalnego sterowania oświetleniem w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie przeznaczone do montażu wyłącznie przez wykwalifikowanego elektryka oraz do uruchomienia zgodnie z dokumentacją producenta.
• Przed montażem, podłączeniem, testowaniem lub pracami serwisowymi należy upewnić się, że urządzenie może zostać bezpiecznie odłączone i załączone oraz że instalacja jest wykonana zgodnie z obowiązującymi przepisami krajowymi.
• Nie otwierać obudowy urządzenia. Otwieranie obudowy może spowodować zagrożenie dla bezpieczeństwa oraz uszkodzenie produktu.
• Każdą fazę należy zabezpieczyć wyłącznikiem nadprądowym B16.
• Urządzenie jest przeznaczone do stałych instalacji wewnętrznych, wyłącznie w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach z szyną DIN EN 60715-TH35.
• Stopień ochrony IP20 – produkt nie jest przeznaczony do bezpośredniego narażenia na wodę, wilgoć, pył przewodzący ani warunki zewnętrzne.
• Magistrala KNX pracuje jako obwód SELV DC 24 V. Podłączenie należy wykonywać zgodnie z wymaganiami SELV oraz z zachowaniem prawidłowej polaryzacji przewodów KNX.
• Do wyjść ściemniających 1...10 V należy podłączać wyłącznie kompatybilne, ściemnialne elektroniczne układy zasilające ECG lub sterowniki LED przewidziane do sterowania sygnałem 1...10 V.
• Do obciążenia należy stosować wyłącznie odbiorniki dopuszczone do pracy ze ściemnianiem. Użycie niekompatybilnych źródeł światła lub zasilaczy może spowodować nieprawidłowe działanie albo uszkodzenie instalacji.
• W przypadku transformatorów wolno stosować wyłącznie transformatory konwencjonalne zgodne z odpowiednimi normami i wyposażone w bezpiecznik termiczny.
• Nie przekraczać parametrów znamionowych modelu N 536D51: napięcie styków 230 V AC, prąd znamionowy 16 A AC dla obciążenia rezystancyjnego, obciążenie lamp fluorescencyjnych AX 10 A oraz maksymalny prąd wyjścia sterującego 1...10 V 94 mA na kanał.
• Przy pracy w trybie przełączania/ściemniania należy uwzględnić ograniczenia obciążeniowe i derating producenta; dla modelu N 536D51 maksymalny prąd ściemniania wynosi 94 mA przy +25°C oraz 74 mA przy +45°C.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -5°C do +45°C, wilgotność względna 5%...95% bez kondensacji.
• Po utracie napięcia magistrali wyjścia sterujące 1...10 V przechodzą w stan maksymalnej jasności; należy uwzględnić to zachowanie przy projektowaniu i eksploatacji instalacji oświetleniowej.
• Przywrócenie ustawień fabrycznych usuwa konfigurację urządzenia; czynność tę należy wykonywać wyłącznie świadomie i zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Zużyty produkt należy przekazać do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego zgodnie z lokalnymi przepisami.
