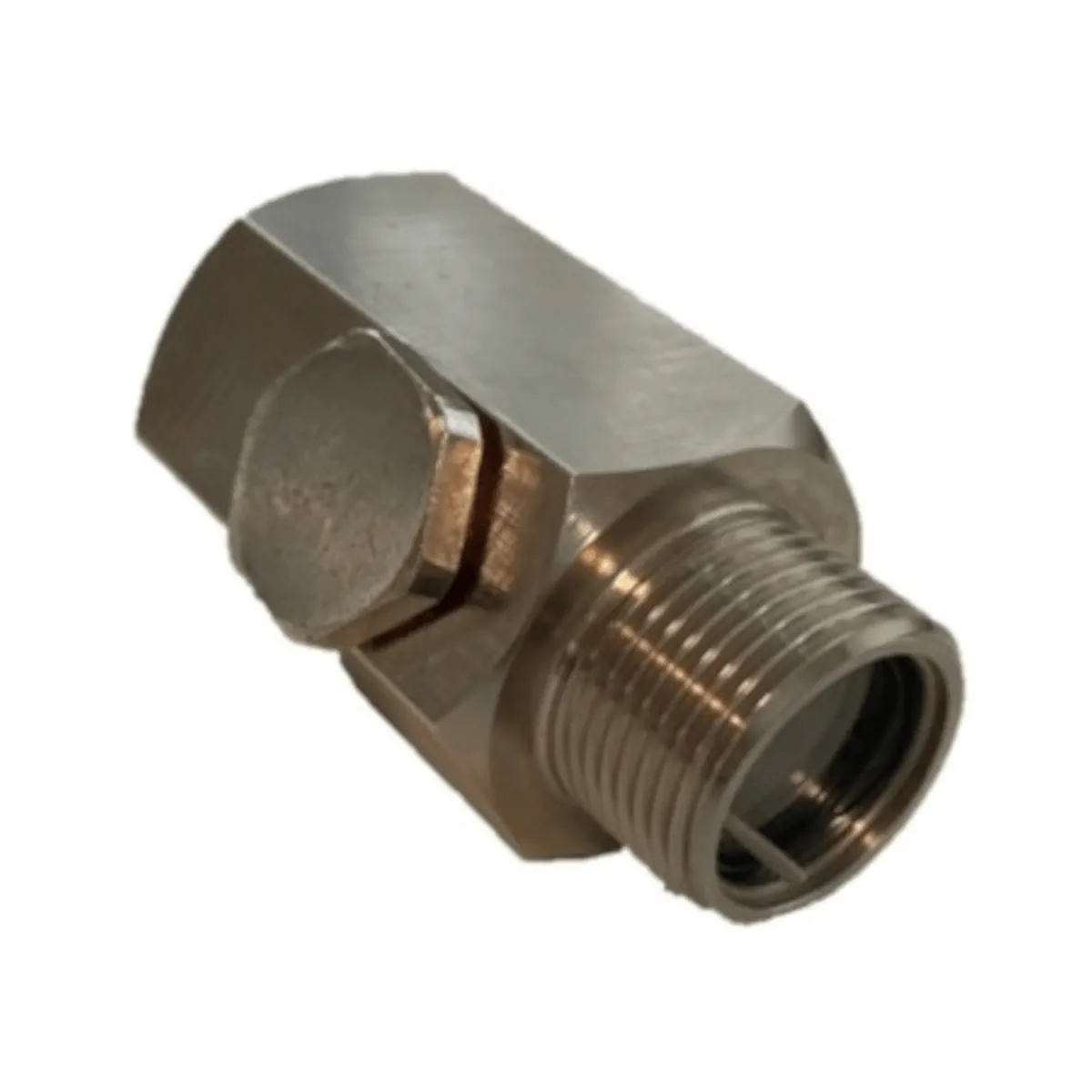

AGG04 Adapter montażowy 1″ na 3/4″ z przyłączem powietrza do czujnika płomienia QRA4..

AGG04 to złączka montażowa (mounting coupling) przeznaczona do instalacji detektorów płomienia Siemens QRA4…. Pełni rolę adaptera gwintu – umożliwia przejście z gwintu detektora 3/4"-14 NPSM na europejski gwint rurowy G1" (ISO 228-1), ułatwiając montaż w aplikacjach, w których stosowane są przyłącza G.

Najważniejsze cechy

• Producent: Siemens
• Typ / model: AGG04
• Numer artykułu: BPZ:AGG04
• Rodzaj: złączka montażowa / adapter gwintu do QRA4…
• Przeznaczenie: adaptacja gwintu detektora QRA4… do przyłącza rurowego G1"
• Gwint od strony detektora: 3/4"-14 NPSM
• Gwint od strony instalacji: G1" (ISO 228-1)
• Przyłącze chłodzącego powietrza: R3/8" (cooling air supply)
• Masa: ok. 270 g

Zastosowanie

AGG04 stosuje się jako element montażowy do detektorów płomienia QRA4…, gdy wymagane jest przyłącze z gwintem G1". Złączka umożliwia mechaniczne dopasowanie połączenia gwintowego pomiędzy detektorem (NPSM) a instalacją (G).

Konstrukcja i montaż

• Adapter gwintu: 3/4"-14 NPSM → G1" (ISO 228-1).
• Dodatkowe przyłącze: R3/8" oznaczone jako doprowadzenie powietrza chłodzącego.
• Szerokości pod klucz: SW21 oraz SW29.

Dane techniczne

• Model: AGG04
• Gwinty: 3/4"-14 NPSM (strona QRA4…), G1" (ISO 228-1, strona instalacji)
• Przyłącze: R3/8" (cooling air supply)
• Masa: ok. 270 g

Wymiary

• Długość: 69,9 ± 0,5 mm
• Gwint: 3/4"-14 NPSM
• Gwint: G1" (ISO 228-1)

Podsumowanie

Siemens AGG04 to praktyczna złączka montażowa dla detektorów płomienia QRA4…, umożliwiająca adaptację gwintu 3/4"-14 NPSM na G1". Dodatkowe przyłącze R3/8" (cooling air supply) oraz kompaktowe wymiary sprawiają, że AGG04 ułatwia poprawny montaż detektora w instalacjach opartych o europejskie przyłącza rurowe.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest akcesorium montażowym do detektora płomienia Siemens QRA4 i powinien być stosowany wyłącznie zgodnie z dokumentacją producenta oraz z kompatybilnymi urządzeniami.
• Montaż, instalację i czynności serwisowe należy powierzać wyłącznie wykwalifikowanemu personelowi.
• Podczas montażu należy przestrzegać właściwych krajowych przepisów bezpieczeństwa.
• Przed rozpoczęciem montażu lub zmian w okablowaniu współpracującej instalacji należy całkowicie odłączyć urządzenie i instalację od zasilania sieciowego oraz zabezpieczyć przed przypadkowym ponownym załączeniem.
• Nie otwierać, nie modyfikować i nie ingerować w produkt ani w współpracujący detektor płomienia. Nieautoryzowana ingerencja może prowadzić do utraty funkcji bezpieczeństwa.
• Po wykonaniu montażu należy sprawdzić prawidłowość stanu instalacji i połączeń, aby nie dopuścić do utraty funkcji bezpieczeństwa.
• Stopień ochrony IP54 jest zapewniany przez prawidłowy montaż, dlatego produkt należy instalować dokładnie według dokumentacji producenta.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody. Nieprzestrzeganie tych wymagań może prowadzić do utraty funkcji bezpieczeństwa oraz zagrożenia porażeniem elektrycznym we współpracującym urządzeniu.
• Przewody współpracującego detektora należy prowadzić w rurze ochronnej z tworzywa sztucznego lub uziemionego metalu oraz oddzielnie od innych przewodów, w szczególności od przewodów zapłonowych wysokiego napięcia.
• Produkt należy użytkować i przechowywać wyłącznie w warunkach środowiskowych określonych przez producenta dla współpracującego systemu.
• Nie wyrzucać razem z odpadami komunalnymi, jeśli produkt jest usuwany jako część kompletnego wyposażenia elektrycznego i elektronicznego. Należy przestrzegać lokalnych, aktualnie obowiązujących przepisów dotyczących utylizacji.

Pliki do pobrania:
AGG04 Karta katalogowa
