AGG16.C Adapter montażowy z tuleją do czujników płomienia QRA53.. QRA55.. QRA73.. QRA75..

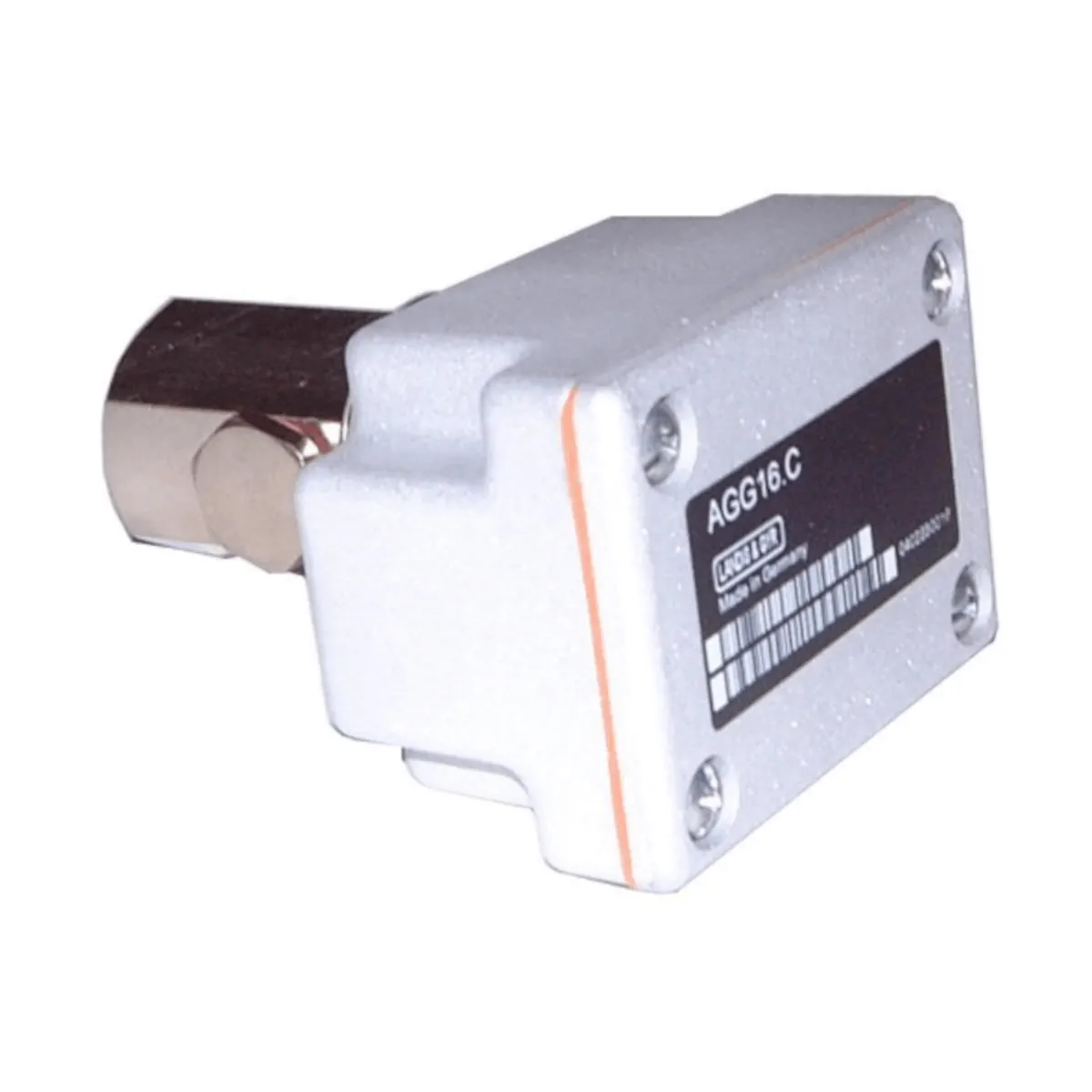

AGG16.C (BPZ:AGG16.C) to adapter montażowy firmy Siemens przeznaczony do instalacji wybranych detektorów płomienia UV na palniku oraz w punktach obserwacji płomienia. Adapter wykonany jest z odlewu aluminiowego i dostarczany w komplecie ze sprzęgłem montażowym D, mocowanym do korpusu za pomocą złącza bagnetowego.

Najważniejsze cechy

• Producent: Siemens
• Model: AGG16.C
• Nr katalogowy (Article no.): BPZ:AGG16.C
• Typ: adapter montażowy do detektorów płomienia UV
• Materiał: odlew aluminiowy
• W komplecie: sprzęgło montażowe D (mocowanie bagnetowe)
• Masa: ok. 650 g

Zastosowanie

Adapter AGG16.C służy do montażu detektorów płomienia:

• QRA53 / QRA55
• QRA7

Umożliwia instalację detektora bezpośrednio na palniku, na rurze wziernikowej lub na otworze obserwacyjnym komory spalania.

Konstrukcja i montaż

• Adapter wykonano z odlewu aluminiowego.
• Sprzęgło montażowe D jest mocowane do obudowy adaptera za pomocą złącza bagnetowego.

Podsumowanie

Siemens AGG16.C to solidny, aluminiowy adapter montażowy z dołączonym sprzęgłem D, przeznaczony do prawidłowego osadzenia detektorów płomienia UV QRA53/QRA55 oraz QRA7 w aplikacjach palnikowych, w tym przy montażu na palniku, rurze wziernikowej lub otworze obserwacyjnym komory spalania.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest akcesorium montażowym do współpracy wyłącznie z kompatybilnymi czujnikami płomienia Siemens, zgodnie z dokumentacją producenta.
• Montaż, instalację, konfigurację i serwis należy powierzać wyłącznie specjalistycznemu personelowi o odpowiednich kwalifikacjach oraz wykonywać zgodnie z obowiązującymi przepisami krajowymi.
• Przed rozpoczęciem jakichkolwiek prac montażowych lub serwisowych przy zestawie z czujnikiem płomienia należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć instalację przed ponownym włączeniem.
• Po każdej czynności montażowej lub serwisowej należy sprawdzić prawidłowy stan zamocowania elementów oraz okablowania współpracującego urządzenia. Nieprawidłowy montaż może pogorszyć działanie funkcji bezpieczeństwa całego układu.
• Adapter AGG16.C należy stosować wyłącznie w przewidzianych przez producenta kombinacjach montażowych. Nieprawidłowe połączenie z czujnikiem, uchwytem, złączką lub osprzętem może spowodować nieprawidłową pracę monitorowania płomienia.
• Podczas montażu elementów optycznych należy zachować właściwą konfigurację. Przy stosowaniu soczewki AGG03 i szkiełka termoizolacyjnego AGG02 uchwyt AGG06 musi być zamontowany soczewką po stronie najbliższej czujnika płomienia.
• Jeżeli temperatura przy czujniku płomienia przekracza 80°C, należy stosować szkiełko termoizolacyjne AGG02 zgodnie z dokumentacją producenta. Nieprzestrzeganie tego wymagania może skrócić trwałość ogniwa UV i pogorszyć niezawodność pracy układu.
• Nie wolno dopuścić do oszronienia, oblodzenia ani dostania się wody do zespołu montażowego. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem w urządzeniu współpracującym.
• W przypadku upadku, uderzenia lub uszkodzenia elementu nie należy go używać bez weryfikacji przez wykwalifikowany personel, ponieważ może to pogorszyć bezpieczeństwo działania całego zespołu.
• Element należy montować i użytkować wyłącznie w warunkach środowiskowych zgodnych z dokumentacją producenta oraz z zachowaniem kompatybilności z przeznaczonymi akcesoriami i czujnikami.

Pliki do pobrania:
AGG16.C Karta katalogowa
