AGK11.7 Podstawa montażowa do podłączenia małych czujników do układów nadzoru płomienia LFS1..

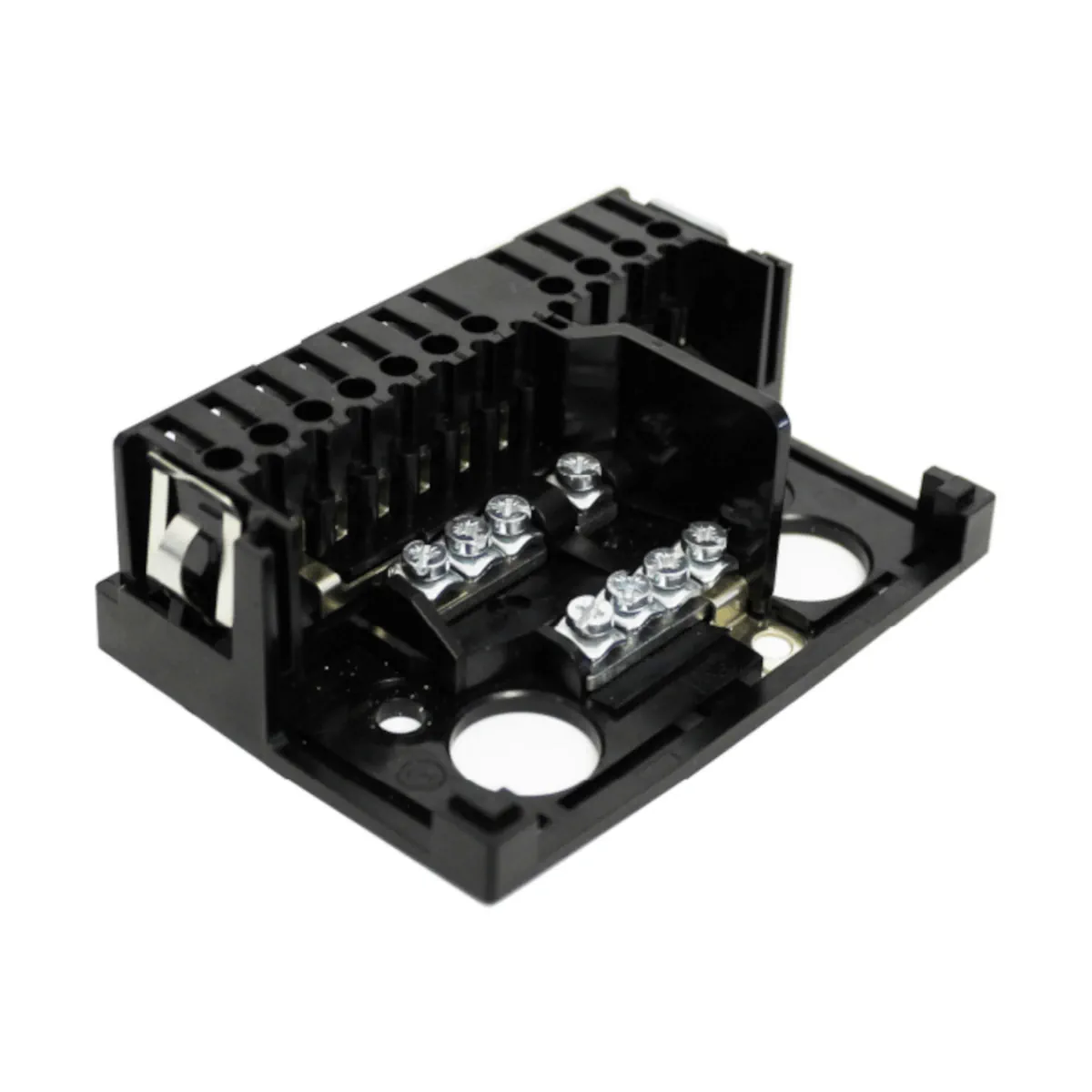

AGK11.7 to podstawa montażowa (złącze do małych czujników) firmy Siemens, przeznaczona do podłączenia detektora płomienia LFS1 do palnika. Wersja AGK11.7 wyróżnia się rozwiązaniami do bezpiecznej separacji: posiada przegródkę „D” oraz zalewaną komorę zaciskową nr 8. Podstawa jest wykonana z odpornego na uderzenia i wysoką temperaturę tworzywa sztucznego i ma czarny kolor.

Najważniejsze cechy

• Producent: Siemens
• Model: AGK11.7
• Nr magazynowy: BPZ:AGK11.7
• Typ: podstawa montażowa / złącze do małych czujników
• Zastosowanie: podłączenie detektora płomienia LFS1 do palnika
• Bezpieczna separacja: przegródka „D” + zalewana komora zaciskowa nr 8
• Zaciski: 12 zacisków przyłączeniowych (1…12) oraz dodatkowe zaciski N, PE i punkty zbiorcze
• Przewody: 2 otwory do przeprowadzenia przewodów w dnie podstawy
• Montaż sterownika: sprężynowe metalowe zatrzaski blokujące się ze słyszalnym kliknięciem
• Montaż do palnika: śruby mocujące M5
• Kolor: czarny

Zastosowanie

Podstawa montażowa AGK11.7 jest przeznaczona do zastosowań z detektorem płomienia LFS1, jako wyposażenie do podłączenia małych czujników do palnika.

Konstrukcja i zaciski

• Materiał: tworzywo sztuczne odporne na uderzenia i wysoką temperaturę
• Bezpieczna separacja: przegródka „D” oraz zalewana komora zaciskowa nr 8
• Zaciski przyłączeniowe: 1…12
• Zaciski przewodu neutralnego: 3 zaciski, połączone z zaciskiem 2 (wejście przewodu neutralnego)
• Zaciski przewodu uziemiającego: 4 zaciski, zakończone łącznikiem do uziemienia palnika
• Zaciski punktu zbiorczego: „31” i „32”
• Wkręty: zaciski przyłączeniowe z wkrętami samohamownymi; zaciski N oraz 31/32 z wkrętami samoformującymi
• Szybki montaż: stan fabryczny z otwartymi zaciskami
• Zatrzaski: po obu węższych bokach sprężynowe metalowe zatrzaski; zwolnienie przez lekkie przechylenie wkrętaka w otworach prowadzących zatrzasku

Montaż i wskazówki instalacyjne

• Przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Przed pracami w obszarze podłączeń odłączyć zasilanie instalacji na wszystkich biegunach, zabezpieczyć przed przypadkowym włączeniem i sprawdzić brak napięcia.
• Po montażu/instalacji sprawdzić stan okablowania i przeprowadzić kontrole bezpieczeństwa.
• Łącznik uziemienia w podstawie montażowej podłączać do palnika za pomocą śruby metrycznej z zabezpieczeniem przed poluzowaniem.
• Do odłączania od sieci zastosować wyłącznik odłączający wszystkie bieguny o szerokości otwarcia styków min. 3 mm.
• Do ochrony sterownika użyć bezpiecznika zewnętrznego.

Dane techniczne

• Moment dokręcenia (kabel z końcówkami tulejkowymi): 0,5 Nm
• Moment odkręcenia: 0,4 Nm
• Przekroje przewodów (zaciski 1…12): min. 0,5 mm², maks. 1,5 mm² (drut lub linka z końcówką tulejkową)
• Przekroje przewodów (zaciski N, PE, 31, 32): min. 0,5 mm², maks. 1,5 mm² (drut lub linka z końcówką tulejkową)
• Uwaga dla 2 przewodów w jednym zacisku: muszą mieć identyczny przekrój
• Warunki pracy: -20…+60°C; wilgotność <95% wilg. wzgl.; wysokość montażu maks. 2000 m n.p.m.
• Składowanie: -20…+60°C; wilgotność <95% wilg. wzgl.
• Transport: -40…+60°C; wilgotność <95% wilg. wzgl.

Wymiary

• Szerokość: 88 mm
• Wysokość: 62,5 mm
• Głębokość: 28,5 mm

Podsumowanie

Siemens AGK11.7 to dedykowana podstawa montażowa do LFS1, zaprojektowana do pewnego i uporządkowanego podłączenia detektora płomienia do palnika. Wbudowana przegródka „D” oraz zalewana komora zaciskowa nr 8 wspierają bezpieczną separację, a solidna konstrukcja z tworzywa odpornego na wysoką temperaturę oraz czytelny układ zacisków ułatwiają montaż i serwis w aplikacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest akcesorium przyłączeniowym do automatu palnikowego i zabezpieczenia płomienia LFS1. Informacje o zgodności i certyfikacji należy odnosić do kompletnego urządzenia współpracującego zgodnie z odpowiednią dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Podstawę wtykową należy utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami.
• Montaż, instalację, okablowanie i serwis może wykonywać wyłącznie wykwalifikowany personel.
• Przed wykonaniem jakichkolwiek zmian w obszarze połączeń należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów. Należy zabezpieczyć instalację przed przypadkowym ponownym załączeniem i upewnić się, że jest bez napięcia. Nieprzestrzeganie tych zasad grozi porażeniem prądem elektrycznym.
• Podczas montażu należy zapewnić odpowiednią ochronę przed porażeniem prądem elektrycznym. Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić poprawność i porządek okablowania oraz wykonać kontrolę bezpieczeństwa.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa.
• Przewód ochronny i uziemienie muszą być wykonane prawidłowo. Ucho uziemiające podstawy AGK11.7 oraz śrubę mocującą należy połączyć z uziemieniem palnika za pomocą śruby metrycznej z podkładką sprężystą lub równoważnego rozwiązania. Brak prawidłowego uziemienia grozi porażeniem prądem elektrycznym.
• Nie wolno zamieniać przewodu fazowego i neutralnego. Połączenia elektryczne wszystkich współpracujących elementów instalacji należy wykonywać zgodnie ze schematem instalacji oraz instrukcjami montażu i uruchomienia dostarczonymi przez producenta układu palnikowego.
• Do odłączania instalacji od zasilania należy stosować wyłącznik wszystkich biegunów z przerwą stykową co najmniej 3 mm. W celu ochrony elektrycznej należy zastosować bezpiecznik po stronie zasilania.
• Produkt AGK11.7 jest przeznaczony wyłącznie do współpracy z LFS1 i posiada płytę separacyjną „D” oraz komorę zacisku nr 8 zapewniające bezpieczną separację. Płyta separacyjna „D” musi być stosowana zgodnie z dokumentacją producenta.
• Niedopuszczalne są: kondensacja, oblodzenie oraz wnikanie wody do produktu. Ich wystąpienie może spowodować utratę funkcji bezpieczeństwa i ryzyko porażenia prądem elektrycznym.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -20°C do +60°C, wilgotność poniżej 95% r.h., wysokość instalacji maks. 2000 m n.p.m.
• Do zacisków należy podłączać przewody o przekrojach zgodnych z dokumentacją producenta. Nieprawidłowy dobór przewodów lub niewłaściwe podłączenie może spowodować nieprawidłową pracę instalacji lub zagrożenie bezpieczeństwa.
