AGK43 Obejma do czujnika płomienia QRB4..

AGK43 to obejma montażowa firmy Siemens, przeznaczona do mocowania czujnika żółtego płomienia QRB4.... W połączeniu z kołnierzem AGK42 tworzy stabilny, odporny na wibracje zestaw mocujący, który ułatwia prawidłowe skierowanie czujnika na płomień.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: AGK43
• Nr magazynowy: S55856-Z402-A100
• Rodzaj elementu: obejma (akcesorium montażowe)
• Kompatybilność: czujniki żółtego płomienia Siemens QRB4...
• Funkcja: mocowanie czujnika i wsparcie właściwego ustawienia względem płomienia (we współpracy z AGK42)
• Materiał: tworzywo sztuczne

Zastosowanie

Obejma AGK43 służy do montażu czujnika QRB4... na palniku. W połączeniu z kołnierzem AGK42 rowek prowadzący kołnierza oraz krzywka na obejmie zapewniają pewne zamocowanie odporne na wibracje oraz prawidłowe ukierunkowanie czujnika na płomień.

Dane techniczne

• Typ: AGK43
• Nr magazynowy: S55856-Z402-A100
• Materiał: tworzywo sztuczne

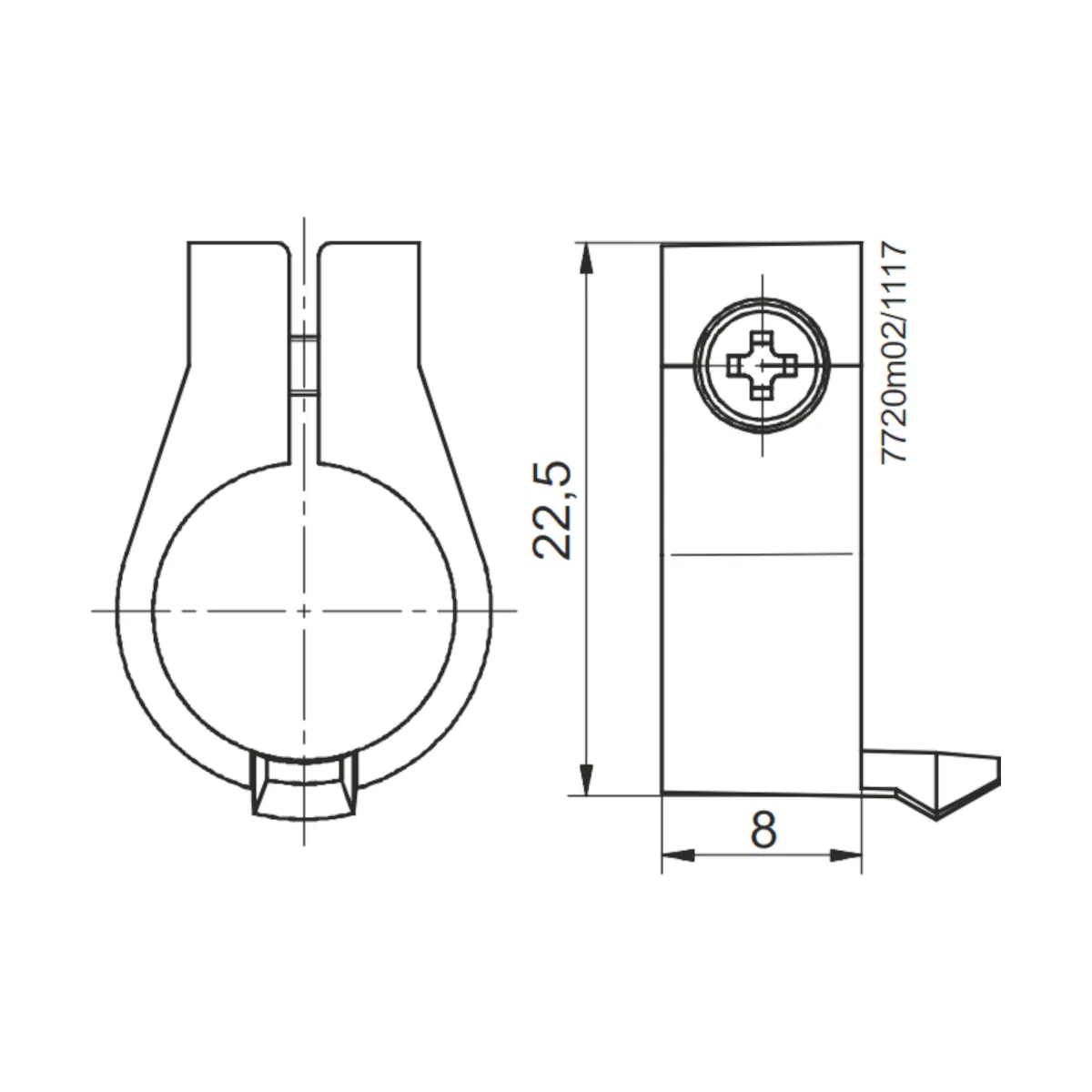

• Wymiary (wg rysunku wymiarowego): 22,5 mm oraz 8 mm

Montaż

• Obejmę AGK43 stosuje się jako element mocujący czujnik QRB4....
• Dla prawidłowego prowadzenia i ustawienia czujnika przewidziana jest współpraca z kołnierzem AGK42 (rowek prowadzący kołnierza + krzywka obejmy).

Podsumowanie

Siemens AGK43 to dedykowana obejma montażowa do czujników QRB4..., zaprojektowana do stabilnego, odpornego na wibracje mocowania oraz wsparcia poprawnego ustawienia czujnika względem płomienia (w zestawie montażowym z AGK42).

Certyfikaty i ostrzeżenia bezpieczeństwa

• AGK43 jest akcesorium montażowym przeznaczonym do czujników żółtego płomienia QRB4.
• Produkt należy stosować wyłącznie zgodnie z dokumentacją producenta oraz wyłącznie z kompatybilnymi elementami systemu QRB4.
• Montaż powinien być wykonywany przez specjalistyczny personel o odpowiednich kwalifikacjach, zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Obejma AGK43 współpracuje z kołnierzem AGK42 i służy do zapewnienia odpornego na wibracje zamocowania oraz prawidłowego skierowania czujnika QRB4 na płomień.
• Po zakończeniu montażu należy sprawdzić prawidłowość zamocowania elementu oraz poprawność ustawienia współpracującego czujnika.
• Nie należy stosować produktu uszkodzonego mechanicznie.
• Produkt wykonany jest z tworzywa sztucznego.

Pliki do pobrania:
AGK43 Karta katalogowa
