AGM19 Kabel podłączeniowy z wtyczką do czujników płomienia QRA53.. QRA55.., 2m

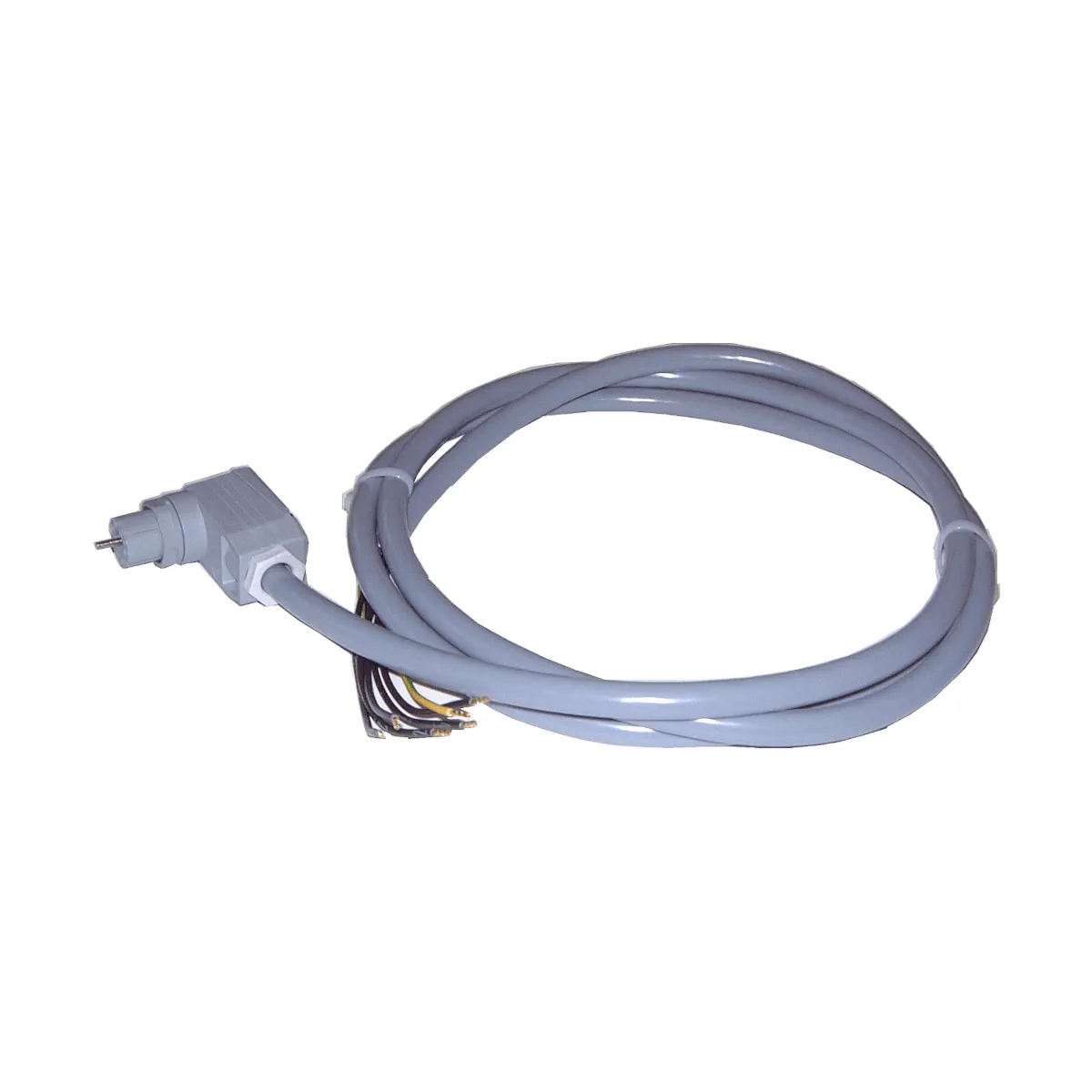

AGM19 to oryginalny kabel przyłączeniowy Siemens, przeznaczony do elektrycznego podłączenia detektorów płomienia UV typu QRA53 i QRA55. Jest dostarczany jako akcesorium z wtykiem dopasowanym do QRA53/QRA55 i ma długość 2 m.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: AGM19
• Numer artykułu (Article no.): BPZ:AGM19
• Typ produktu: kabel przyłączeniowy (connecting cable)
• Przeznaczenie: elektryczne podłączenie detektorów płomienia
• Kompatybilność: QRA53, QRA55
• Długość przewodu: 2 m
• Zakończenie: wtyk do QRA53/QRA55

Zastosowanie

Kabel AGM19 służy do podłączenia detektorów płomienia QRA53 oraz QRA55 (UV) w układach nadzoru płomienia stosowanych z automatyką palnikową Siemens.

Wskazówki instalacyjne (dla przewodu detektora)

• Przewód detektora należy prowadzić oddzielnie od innych kabli, w szczególności od przewodów zapłonowych wysokiego napięcia, zachowując możliwie największy odstęp.
• Nie prowadzić przewodu detektora razem z innymi przewodami – pojemność linii może zmniejszać wielkość sygnału płomienia.
• Przewody połączeniowe należy prowadzić w rurkach ochronnych (z tworzywa lub uziemionego metalu).

Podsumowanie

Siemens AGM19 to dedykowany 2-metrowy kabel przyłączeniowy z wtykiem, przeznaczony do wykonania połączenia elektrycznego z detektorami płomienia QRA53 i QRA55.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest kablem przyłączeniowym AGM19 o długości 2 m, przeznaczonym do podłączenia czujników płomienia QRA53 i QRA55.
• Montaż, instalacja i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed rozpoczęciem jakichkolwiek prac przy kablu przyłączeniowym lub podłączonym urządzeniu należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć instalację przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Nieprzestrzeganie tego wymagania grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan i poprawność okablowania. Nieprawidłowe podłączenie może spowodować zagrożenie porażeniem prądem elektrycznym oraz nieprawidłową pracę układu.
• Przewód czujnika należy układać oddzielnie, z możliwie jak największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Wspólne prowadzenie przewodów może powodować zakłócenia i zmniejszenie sygnału płomienia.
• Nie należy przekraczać dopuszczalnej długości przewodu czujnika określonej w dokumentacji zastosowanego sterownika palnika.
• Nie wolno dopuścić do oszronienia, oblodzenia ani dostania się wody do połączeń i elementów instalacji współpracujących z kablem. Może to pogorszyć funkcje bezpieczeństwa oraz spowodować ryzyko porażenia prądem elektrycznym.
