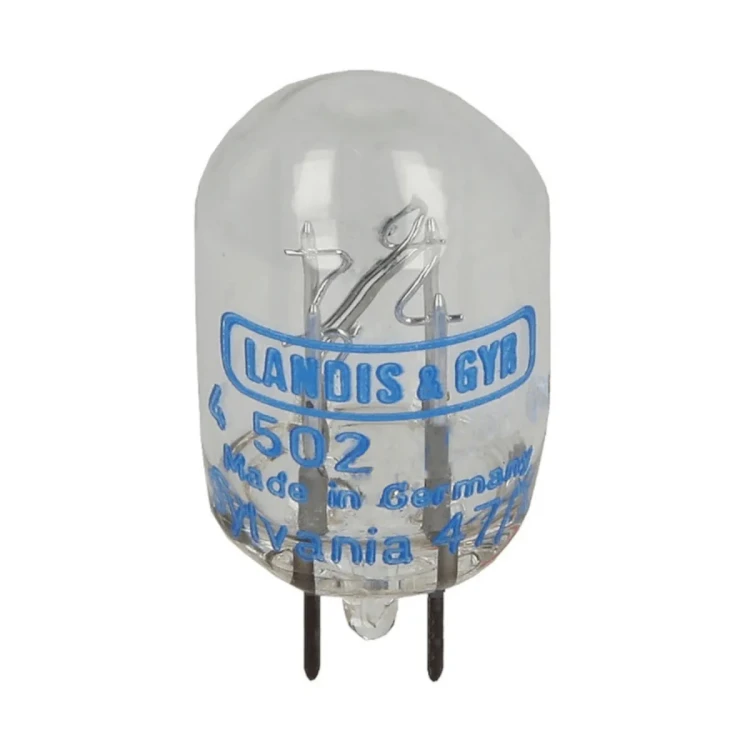

AGR450240650 Ogniwo UV do czujników płomienia QRA2M.. QRA10M.C QRA51M QRA53.. QRA55.. QRA73.. QRA75..

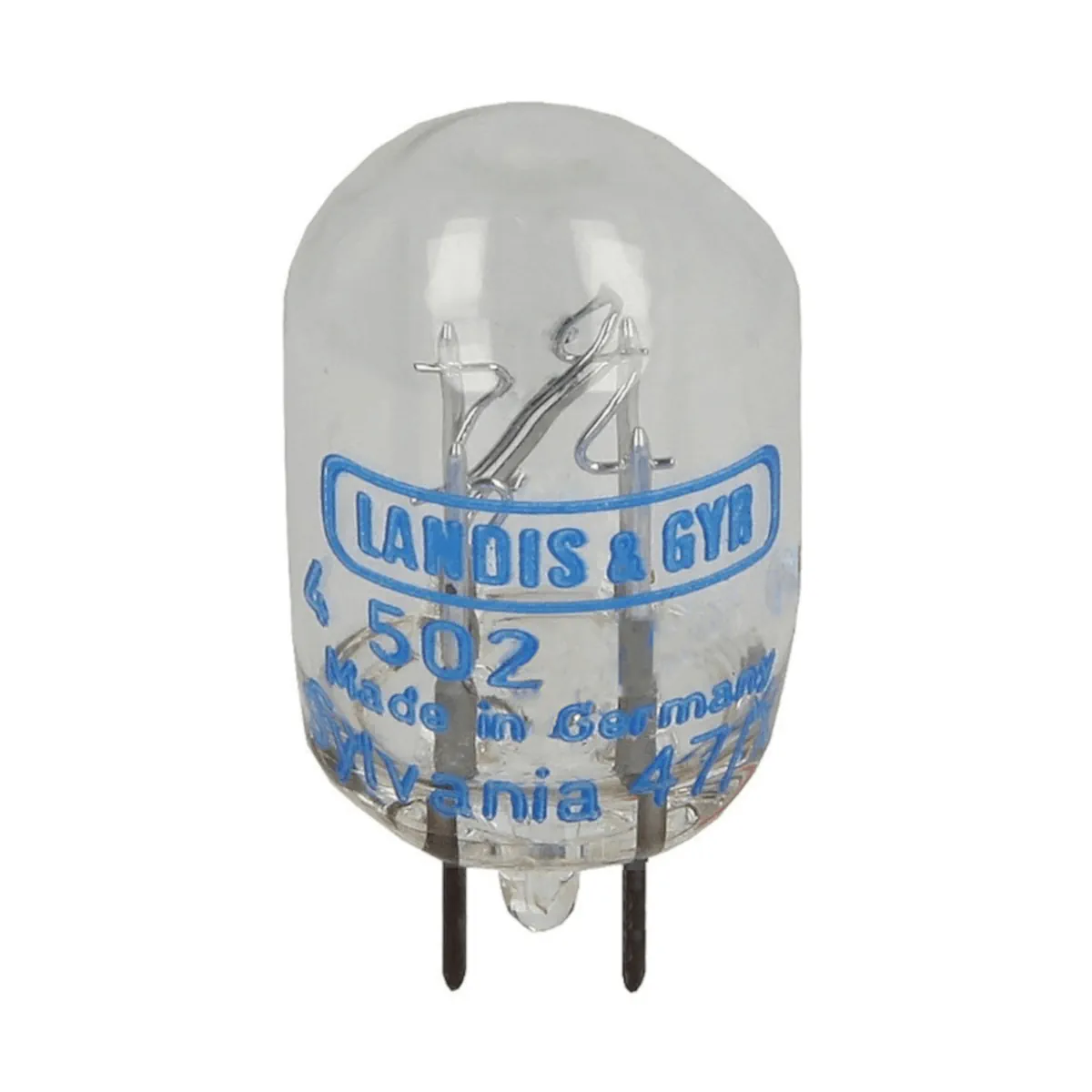

AGR450240650 (oznaczenie katalogowe: AGR 4 502 4065 0) to zapasowa lampa / ogniwo UV (Spare UV tube) przeznaczone do czujników płomienia UV Siemens serii QRA. Element ten stanowi część eksploatacyjną – ogniwa UV podlegają zużyciu i powinny być wymieniane w ramach regularnej konserwacji, najpóźniej po osiągnięciu średniej żywotności.

Najważniejsze cechy

• Producent: Siemens
• Model / nr części: AGR450240650 (AGR 4 502 4065 0)
• Typ: zapasowe ogniwo UV / „spare UV tube” do czujników płomienia UV
• Zasada działania: detekcja promieniowania UV w zakresie 190…270 nm
• Średnia żywotność ogniwa UV: ok. 10 000 h przy maks. +50°C (wyższa temperatura otoczenia znacznie skraca żywotność)

Zastosowanie i kompatybilność

Zapasowe ogniwo AGR450240650 jest przewidziane do czujników płomienia UV Siemens, które w zestawieniu typów mają przypisany zapasowy element AGR 4 502 4065 0, w tym:

• QRA2M, QRA2M(1), QRA2M(2)
• QRA10M.C
• QRA53 (warianty: E27, E17, G27, G17)
• QRA55 (warianty: E27, E17, G27, G17)
• QRA73 (warianty: A27, A17)
• QRA75 (warianty: A27, A17)

Zasada działania (ogniwo UV)

W nadzorze płomienia tego typu wykorzystywane jest promieniowanie UV emitowane przez płomień gazowy lub olejowy. Ogniwo UV składa się z 2 elektrod, które zapłonują pod wpływem promieniowania w zakresie 190…270 nm, wyzwalając prąd w obwodzie czujnika i tworząc sygnał płomienia. Ogniwo UV nie reaguje na rozżarzoną wykładzinę komory spalania, światło dzienne ani oświetlenie kotłowni.

Eksploatacja i serwis

• Element zużywalny: ogniwa UV należy wymieniać w ramach konserwacji, najpóźniej po osiągnięciu średniej żywotności.
• Wpływ temperatury: praca w temperaturach wyższych niż +50°C znacząco skraca żywotność ogniwa.
• Warunki środowiskowe (magazynowanie / transport / praca): -20…+60°C, wilgotność < 95% r.h., wysokość instalacji do 2000 m n.p.m.
• Uwaga eksploatacyjna: niedopuszczalne są kondensacja, oblodzenie oraz wnikanie wody.
• Bezpieczeństwo prac: montaż, instalacja i serwis powinny być wykonywane przez wykwalifikowany personel; przed pracami należy całkowicie odłączyć zasilanie.

Podsumowanie

AGR450240650 (AGR 4 502 4065 0) to oryginalne zapasowe ogniwo UV do wybranych czujników płomienia Siemens serii QRA. Wymiana zużytego ogniwa pozwala utrzymać prawidłową pracę układu nadzoru płomienia opartego o detekcję promieniowania UV w zakresie 190…270 nm, zgodnie z wymaganiami serwisowymi i cyklem życia ogniwa.
