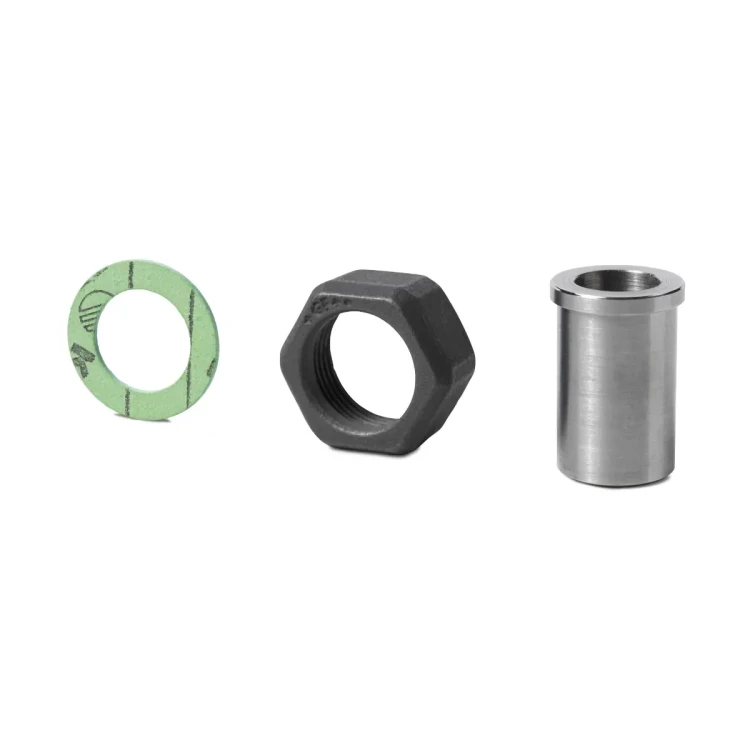

ALS152 Śrubunki przyłączeniowe do spawania, Przyłącze zaworu G¾B, Przyłącze instalacji 21,3 [mm], Materiał - stal spawalna cena za komplet 2 szt.

ALS152 to komplet śrubunków do spawania (zestaw 2 szt.) firmy Siemens, przeznaczony do podłączania zaworów przelotowych serii VVG549.. w wykonaniu DN 15 z przyłączem G ¾B do stalowych rurociągów spawanych o średnicy zewnętrznej 21,3 mm. Zestaw składa się z 2 nakrętek łączących, 2 półśrubunków oraz 2 uszczelek płaskich, tworząc kompletne rozwiązanie montażowe dla jednego zaworu.

Najważniejsze cechy

• Producent: Siemens
• Model: ALS152
• Typ produktu: komplet śrubunków do spawania (zestaw 2 szt.) do zaworów przelotowych
• Przeznaczenie: osprzęt do zaworów VVG549.. w średnicy DN 15
• Kompatybilne zawory: VVG549.15-0.25, VVG549.15-0.4, VVG549.15-0.63, VVG549.15-1, VVG549.15-1.6, VVG549.15-2.5 (wszystkie wykonania DN 15)
• Przyłącze do zaworu: gwint G ¾ (dopasowany do gwintu G ¾B korpusu zaworów VVG549.15..)
• Przyłącze do rurociągu: końcówki do spawania na rurze stalowej o średnicy zewnętrznej 21,3 mm
• Materiał części do spawania: stal (wg tabeli „Przyłącza do spawania – Stal”)
• Skład kompletu: 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie (zestaw dla jednego zaworu)
• Numer katalogowy / magazynowy: BPZ:ALS152

Zastosowanie

Komplet śrubunków spawalniczych ALS152 stosowany jest jako osprzęt do montażu zaworów przelotowych VVG549.. w średnicy DN 15 w instalacjach, w których rurociągi wykonane są jako spawane stalowe. Umożliwia wykonanie rozłączalnego połączenia zaworu z przewodem przy zachowaniu przyłącza gwintowanego zaworu (G ¾B) oraz średnicy rury 21,3 mm po stronie instalacji.

Jako element systemu z zaworami VVG549.. komplet ALS152 może być stosowany w tych samych typach instalacji, do których przeznaczone są zawory, m.in. w układach ciepłowniczych i grzewczych z wodą chłodniczą, grzewczą lub gorącą, również z dodatkami zgodnie z wymaganiami jakości wody wg VDI 2035 podanymi w dokumentacji zaworów.

Budowa i montaż

• Komplet na jeden zawór: 2 śrubunki w zestawie pozwalają na wpięcie jednego zaworu VVG549.. DN 15 w rurociąg.
• Elementy składowe jednego śrubunku: nakrętka łącząca, półśrubunek oraz płaska uszczelka – rozwiązanie przewidziane do zaworów przelotowych serii VVG549..
• Strona zaworowa: przyłącze z gwintem G ¾, dopasowane do gwintu zewnętrznego G ¾B korpusu zaworu VVG549.15..
• Strona rurowa: końcówka przeznaczona do spawania z rurą stalową o średnicy zewnętrznej 21,3 mm.
• Uszczelnienie: połączenie zaworu z półśrubunkiem realizowane jest przy użyciu dołączonych uszczelek płaskich.

Dane techniczne

• Typ: ALS152
• Nr katalogowy / magazynowy: BPZ:ALS152
• Rodzaj przyłącza: śrubunki do spawania (zestaw 2 szt.)
• Przyłącze do zaworu: gwint G ¾
• Przyłącze do rurociągu: do rur stalowych o średnicy zewnętrznej 21,3 mm
• Materiał części spawalnych: stal
• Przeznaczenie: zawory przelotowe Siemens VVG549.. DN 15

Podsumowanie

Siemens ALS152 to dedykowany komplet stalowych śrubunków do spawania dla zaworów przelotowych VVG549.. w średnicy DN 15. Zestaw dwóch śrubunków, obejmujący nakrętki łączące, półśrubunki i uszczelki płaskie, umożliwia wykonanie rozłączalnego połączenia zaworu z rurą stalową 21,3 mm, zgodnie z wymaganiami instalacji, w których stosowane są zawory serii VVG549...

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt ALS152 jest kompletem 2 śrubunków z przyłączami do spawania do zaworów przelotowych; zestaw składa się z 2 nakrętek łączących, 2 półśrubunków i 2 uszczelek płaskich.
• Model ALS152 jest przewidziany do współpracy wyłącznie z zaworami Siemens VVG549.15-0.25, VVG549.15-0.4, VVG549.15-0.63, VVG549.15-1, VVG549.15-1.6 oraz VVG549.15-2.5.
• Montaż elementu należy wykonywać zgodnie z dokumentacją producenta dla współpracującego zaworu i całego zespołu instalacyjnego.
• W trakcie prac montażowych i serwisowych na zespole zaworu należy wyłączyć pompę i napięcie zasilające, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do jej całkowitego ostygnięcia.
• Przed ponownym uruchomieniem instalacji należy upewnić się, że zawór i współpracujący siłownik są prawidłowo zamontowane.
• Należy przestrzegać krajowych postanowień i odpowiednich przepisów dotyczących bezpieczeństwa.
• Produkt należy stosować wyłącznie z przyłączem G ¾ oraz rurą o średnicy zewnętrznej 21,3 mm, zgodnie z dokumentacją producenta.
• Specyfikacja techniczna oraz dostępność mogą ulec zmianie bez powiadomienia.

Pliki do pobrania:
ALS152 Karta katalogowa
