ALS202 Śrubunki przyłączeniowe do spawania, Przyłącze zaworu G1B, Przyłącze instalacji 26,8 [mm], Materiał - stal spawalna cena za komplet 2 szt.

ALS202 to komplet śrubunków do spawania (zestaw 2 szt.) z oferty Siemens ACVATIX™, przeznaczony do podłączania zaworu przelotowego VVG549.20-4K (DN 20, przyłącze G 1B) do instalacji rurowej. Zestaw składa się z dwóch stalowych śrubunków z przyłączem G 1 po stronie zaworu oraz króćcami do spawania na rurze o średnicy zewnętrznej 26,8 mm.

Najważniejsze cechy

• Producent: Siemens
• System: ACVATIX™
• Model: ALS202
• Typ elementu: komplet śrubunków do spawania (2 szt.) do zaworów przelotowych
• Zastosowanie: przyłączenie zaworu VVG549.20-4K do instalacji rurowej poprzez połączenia spawane
• Dedykowany zawór: VVG549.20-4K (DN 20)
• Przyłącze do zaworu: gwint G 1 (dla zaworów z gwintem zewnętrznym G 1B)
• Przyłącze do rury: króćce do spawania na rurze o średnicy zewnętrznej 26,8 mm
• Materiał: stal (śrubunki z przyłączami do spawania – wykonanie stalowe)

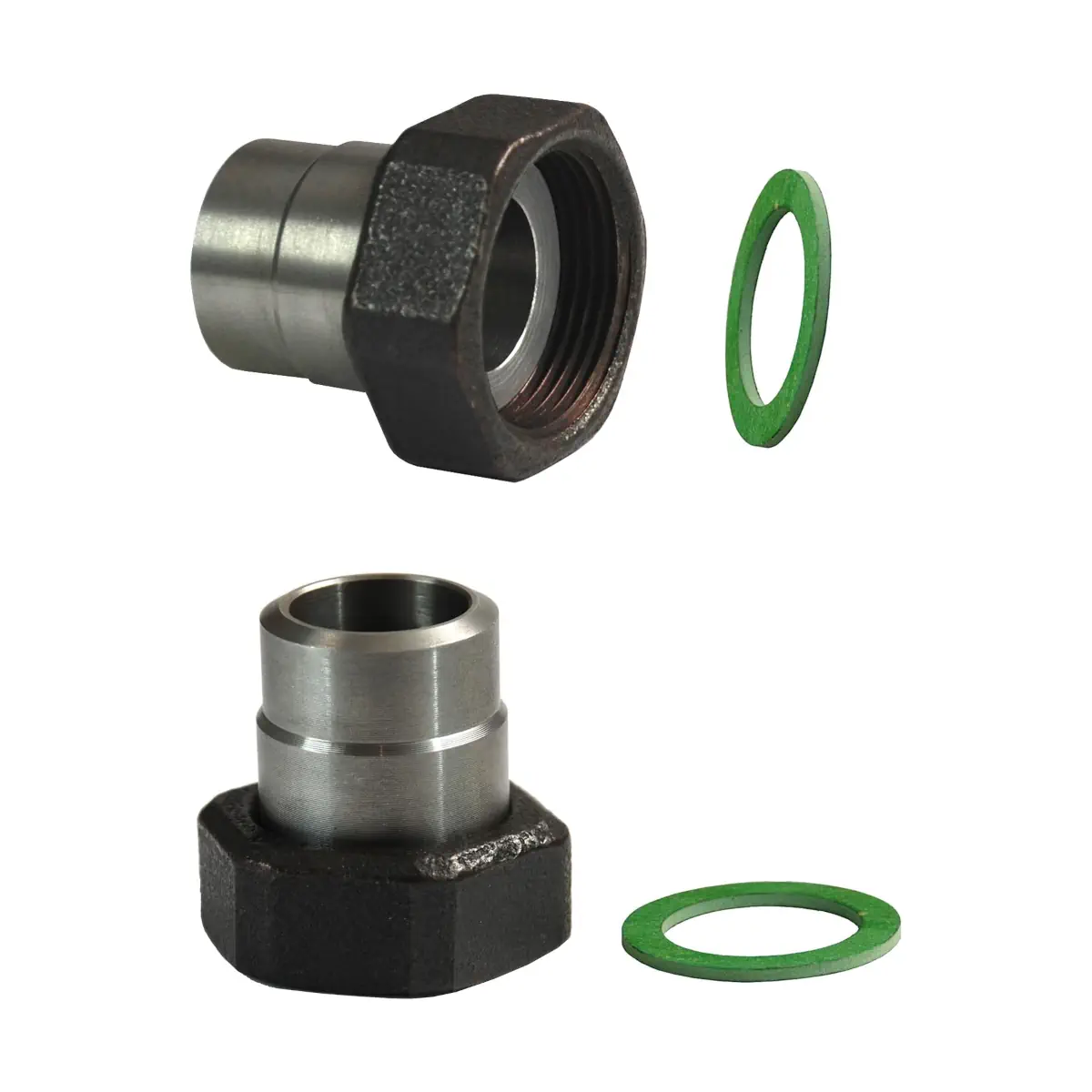

• Skład zestawu: 2 nakrętki łączące, 2 półśrubunki, 2 uszczelki płaskie
• Numer katalogowy (nr magazynowy): BPZ:ALS202

Zastosowanie

Komplet śrubunków ALS202 jest wyposażeniem dodatkowym do zaworu przelotowego VVG549.20-4K (PN 25) i służy do wykonania połączenia tego zaworu z rurociągiem poprzez spawanie. Stosuje się go w instalacjach, w których wymagane jest przyłączenie zaworu z gwintem zewnętrznym G 1B do stalowych rur o średnicy zewnętrznej 26,8 mm.

Budowa i skład zestawu

Zgodnie z opisem serii ALS..2, model ALS202 stanowi komplet śrubunków do spawania (2 szt.) przeznaczonych do zaworów przelotowych. Każdy śrubunek składa się z:

• nakrętki łączącej,
• półśrubunku (element przyłączany do rury przez spawanie),
• uszczelki płaskiej.

Śrubunki ALS202 wykonane są w wersji stalowej z króćcami do spawania, co potwierdza zestawienie: „Przyłącza do spawania – stal”.

Montaż

• Śrubunki ALS202 przeznaczone są do montażu na zaworze VVG549.20-4K z przyłączem gwintowym G 1B.
• Po stronie zaworu nakrętka śrubunku nakręcana jest na króciec zaworu z gwintem G 1B.
• Po stronie instalacji półśrubunek ALS202 jest spawany do rury stalowej o średnicy zewnętrznej 26,8 mm.
• Zestaw zawiera komplet elementów potrzebnych do wykonania dwóch połączeń (na obu króćcach zaworu).

Dane techniczne ALS202

• Typ: ALS202
• Numer katalogowy (nr magazynowy): BPZ:ALS202
• Rodzaj przyłącza: śrubunki do spawania (2 szt.)
• Przyłącze do zaworu: G 1
• Przyłącze do rury: do rur o średnicy zewnętrznej 26,8 mm
• Materiał: stal (przyłącza do spawania – stalowe)
• Zastosowanie: zawór przelotowy VVG549.20-4K (DN 20, PN 25)

Podsumowanie

Siemens ALS202 to stalowy komplet śrubunków do spawania dedykowany do zaworu przelotowego VVG549.20-4K. Zestaw 2 sztuk, obejmujący nakrętki łączące, półśrubunki i uszczelki płaskie, umożliwia wykonanie połączenia zaworu z gwintem G 1B z rurociągiem spawanym na rurach o średnicy zewnętrznej 26,8 mm, zgodnie z wymaganiami systemu ACVATIX™.

Pliki do pobrania:
ALS202 Karta katalogowa
