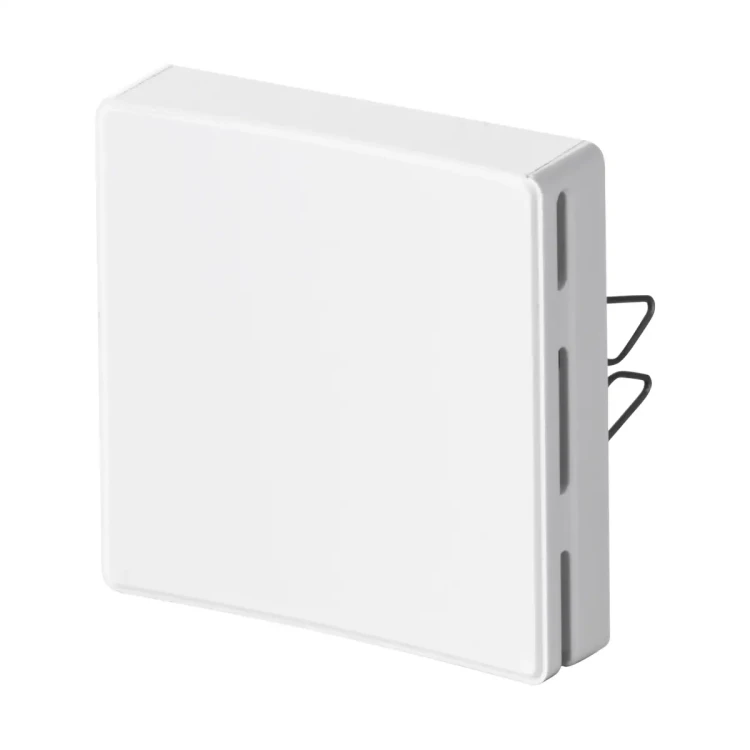

AQR2530NNW Moduł frontowy

Siemens AQR2530NNW (S55720-S137) to moduł frontowy systemu podtynkowych czujników pomieszczeniowych Symaro™. Element ten stanowi część kompletnego czujnika montowanego podtynkowo i jest przeznaczony do współpracy z modułem bazowym AQR254.. oraz ramką zamawianą oddzielnie (akcesorium). Wariant AQR2530 nie wnosi pomiaru temperatury ani wilgotności oraz nie posiada wskazania LED jakości powietrza – jest stosowany w konfiguracjach, w których funkcje pomiarowe realizuje wybrany moduł bazowy.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: Symaro™
• Model: AQR2530NNW
• Symbol magazynowy: S55720-S137
• Typ: moduł frontowy czujnika pomieszczeniowego do montażu podtynkowego
• Zakres pomiaru wilgotności: —
• Zakres pomiaru temperatury: —
• Wskazanie jakości powietrza (LED): —
• Zabezpieczenie przed kradzieżą: czerwony wtyk zabezpieczający dostarczany z modułem frontowym

Co jest potrzebne do działania

AQR2530NNW jest elementem systemu modułowego. Do zbudowania kompletnego, zamontowanego czujnika wymagane są dodatkowo:

• moduł bazowy AQR254.. (z płytką montażową),
• ramka zamawiana oddzielnie jako wyposażenie dodatkowe.

Zastosowanie

Rozwiązanie przeznaczone jest do instalacji wentylacyjnych i klimatyzacyjnych, gdzie celem jest optymalizacja komfortu i zużycia energii w oparciu o wentylację sterowaną zależnie od zapotrzebowania. W połączeniu z odpowiednim modułem bazowym czujnik może służyć do rejestracji:

• stężenia CO2 jako wskaźnika obecności osób (pomieszczenia dla niepalących),
• stężenia VOC jako wskaźnika obecności niepożądanych zapachów i oparów,
• jakości powietrza (IAQ) poprzez wybór maksymalnego sygnału pomiarowego CO2 lub VOC (zależnie od konfiguracji).

Budowa i montaż (system podtynkowy)

• Urządzenie jest przeznaczone do montażu podtynkowego; przewody doprowadza się do modułu bazowego z puszki w ścianie.
• Kompletne urządzenie tworzą: moduł bazowy, ramka oraz moduł frontowy (AQR2530NNW).
• Moduł frontowy i bazowy są łączone zatrzaskowo i mogą być zabezpieczone przed demontażem wtykiem antykradzieżowym.

Dane materiałowe (moduł frontowy)

• Część górna modułu frontowego: ASA + PC, biały tytan (podobny do RAL 9010)
• Część dolna modułu frontowego: PC, jasnoszary (RAL 7035)
• Zabezpieczenie przed kradzieżą: POM, czerwony (RAL 3000)
• Waga (z opakowaniem, zależnie od typu modułu): moduł frontowy 30…50 g

Podsumowanie

Siemens AQR2530NNW to dedykowany moduł frontowy do podtynkowych czujników pomieszczeniowych Symaro™, przeznaczony do budowy kompletnego czujnika wraz z modułem bazowym AQR254.. i ramką (akcesorium). Jest to wariant bez pomiaru temperatury i wilgotności oraz bez wskazania LED jakości powietrza, stosowany w konfiguracjach, w których funkcje pomiarowe realizuje dobrany moduł bazowy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Produkt jest elementem podtynkowego czujnika pomieszczeniowego. Do kompletnego montażu wymaga kompatybilnego modułu bazowego oraz ramki zamawianej oddzielnie.
• Montaż, podłączenie i uruchomienie wyłącznie zgodnie z dokumentacją producenta oraz przez osoby posiadające odpowiednie kwalifikacje.
• Urządzenie przeznaczone jest do montażu podtynkowego. Przewody należy doprowadzać z puszki instalacyjnej w ścianie, zgodnie z właściwym schematem połączeń.
• Przed rozpoczęciem montażu i podłączenia należy upewnić się, że zasilanie obwodu jest wyłączone. Podłączenia wykonywać wyłącznie zgodnie z wymaganiami SELV i dokumentacją producenta.
• W przypadku montażu obok puszki podłączonej do sieci niskiego napięcia należy zachować wymaganą separację różnych napięć. W takim przypadku ramka montażowa musi być połączona z przewodem ochronnym zgodnie z instrukcją producenta.
• Urządzenie należy montować wyłącznie w dopuszczalnych warunkach otoczenia: 0…50°C oraz 0…95% wilgotności względnej bez skraplania.
• Nie montować na ścianach zewnętrznych, we wnękach, za zasłonami, nad lub w pobliżu źródeł ciepła, w miejscach nasłonecznionych ani tam, gdzie przeciągi mogą zakłócać pomiar.
• Zalecane miejsce montażu: na wewnętrznej ścianie, na wysokości około 1,5 m i w odległości co najmniej 50 cm od najbliższej ściany.
• Koniec korytka kablowego od strony urządzenia należy uszczelnić, aby zapobiec powstawaniu przeciągów mogących negatywnie wpływać na działanie urządzenia.
• Nieprawidłowy dobór przewodów i prowadzenie kabli mogą powodować zakłócenia pracy. W otoczeniu o silnych zakłóceniach elektromagnetycznych należy stosować przewody ekranowane, a dla przewodów zasilających po stronie wtórnej i sygnałowych stosować skrętkę.
• Nie otwierać ani nie modyfikować urządzenia poza zakresem przewidzianym w instrukcji montażu. Wszelkie ustawienia i montaż wykonywać zgodnie z dokumentacją producenta.
• Jeżeli produkt zostanie użyty w zestawie z modułami realizującymi pomiar CO2 lub VOC, taki zestaw nie może pełnić funkcji bezpieczeństwa, np. ostrzegania przed obecnością gazu lub dymu.
