AQR2540NF Moduł bazowy do czujników wielofunkcyjnych, współpracuje z AQR2532NNW; AQR2533NNW; AQR2535NNW; AQR2534ANW

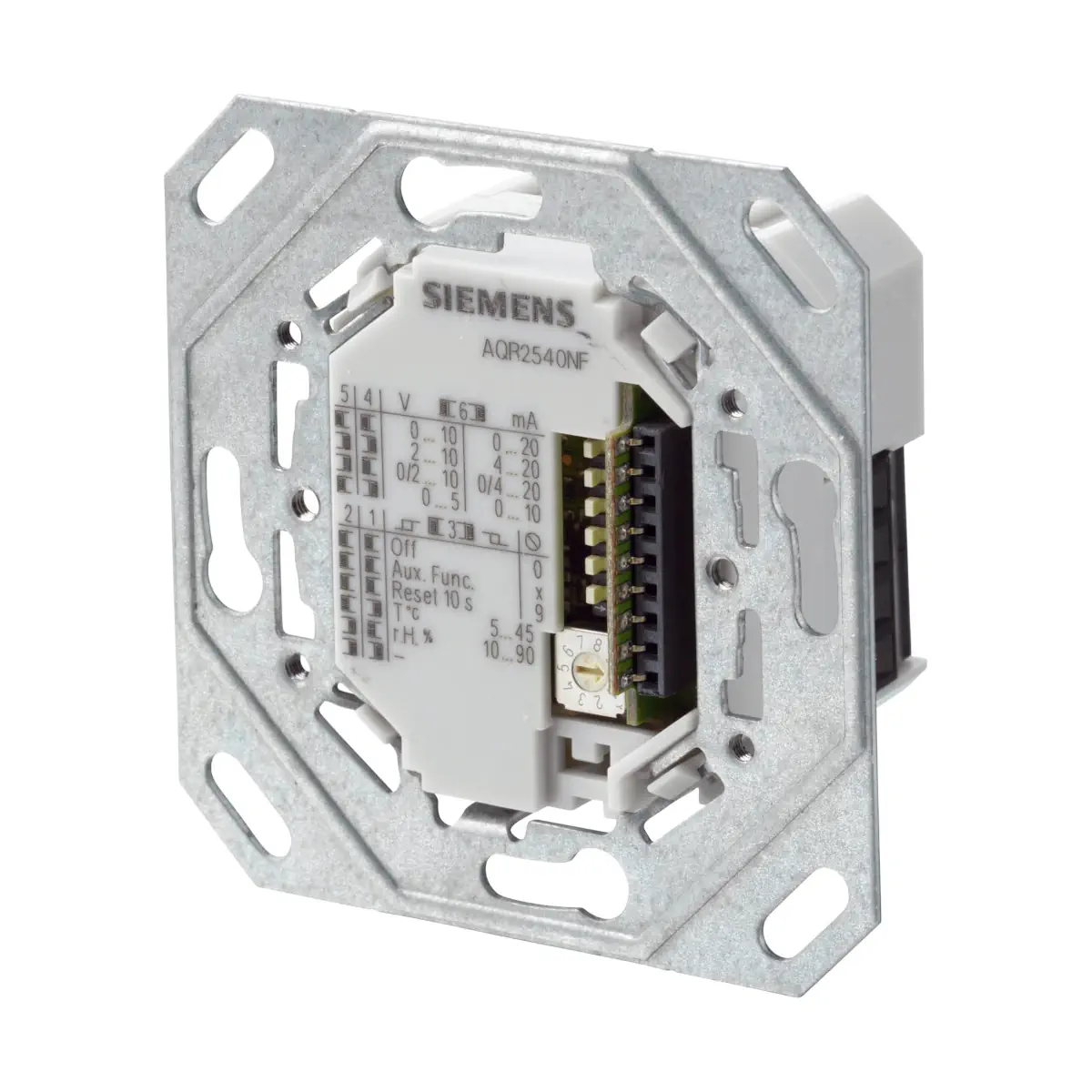

AQR2540NF to moduł bazowy do podtynkowych czujników pomieszczeniowych Siemens Symaro™ serii AQR253../AQR254.., w wykonaniu z płytką montażową CEE/VDE 70,8 × 70,8 mm. Moduł stanowi część zestawu czujnika (bazowy + frontowy + ramka) i zapewnia zasilanie 24 V AC lub 15…36 V DC (SELV), konfigurowalne wyjścia analogowe (napięciowe lub prądowe) oraz bezpotencjałowy styk przekaźnikowy. Do kompletnego montażu wymagany jest moduł frontowy oraz ramka (zamawiane oddzielnie).

Najważniejsze cechy

• Producent: Siemens
• Seria: Symaro™
• Model: AQR2540NF
• Symbol magazynowy: S55720-S142
• Typ: moduł bazowy do podtynkowych czujników pomieszczeniowych (system modułowy)
• Format płytki montażowej: CEE/VDE, 70,8 × 70,8 mm
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 15…36 V DC (SELV)
• Wyjścia analogowe: napięciowe lub prądowe (wybór przełącznikami DIP)
• Obsługiwane sygnały wyjściowe: 0…10 V, 2…10 V, 0/2…10 V (0 V = błąd), 0…5 V oraz 0…20 mA, 4…20 mA, 0/4…20 mA (0 mA = błąd), 0…10 mA
• Styk przekaźnikowy: bezpotencjałowy, bistabilny (C, DO)
• Stopień ochrony: IP20 bez modułu frontowego (IP30 z modułem frontowym)

Zastosowanie

AQR2540NF jest przeznaczony do instalacji wentylacyjnych i klimatyzacyjnych, gdzie czujnik pomieszczeniowy montowany jest podtynkowo. Moduł bazowy współpracuje z odpowiednim modułem frontowym, tworząc czujnik do rejestracji wielkości pomiarowych dostępnych dla danej kombinacji (np. temperatura i/lub wilgotność względna), a następnie przekazuje je do systemu automatyki jako sygnał analogowy.

Funkcje i działanie

Konfiguracja wyjść analogowych (DIP 4, 5, 6)

Moduł bazowy umożliwia wybór rodzaju i zakresu sygnału na wyjściach analogowych (w zależności od zastosowanego modułu frontowego i dostępnych wielkości). Do wyboru są sygnały:

• Napięciowe: 0…10 V DC, 2…10 V DC, 0/2…10 V DC (0 V = błąd), 0…5 V DC
• Prądowe: 0…20 mA, 4…20 mA, 0/4…20 mA (0 mA = błąd), 0…10 mA

• Obciążalność wyjść napięciowych: maks. ±1 mA
• Obciążalność wyjść prądowych: 0…500 Ω

Bezpotencjałowy styk przekaźnikowy (C, DO)

Moduł bazowy posiada bezpotencjałowy styk przekaźnikowy, którego działanie zależy od wybranej wielkości pomiarowej, charakterystyki łączeniowej oraz nastawy.

• Typ przekaźnika: bistabilny
• Maks. obciążenie styku: 30 V AC/DC, 0,5 A (cos φ = 0,5)
• Zabezpieczenie obwodu przełączania: zewnętrzne ≤ 1 A (brak wewnętrznego zabezpieczenia)
• Reakcja na zanik napięcia: bez zmiany stanu

Nastawy i funkcje pomocnicze

Ustawienia realizowane są z poziomu modułu bazowego (po zdjęciu modułu frontowego) za pomocą przełączników DIP oraz przełącznika obrotowego. Dostępne są m.in. funkcje:

• Test (sygnał testowy na wyjściach czujnika): CO2 400 ppm, VOC 30%, IAQ 40%, r.h. 50%, T 30°C (w zależności od elementów pomiarowych w danej konfiguracji)
• Reset (przywrócenie ustawień fabrycznych modułu bazowego)
• Sygnalizacja błędów przekaźnikiem (przełączenie styku przy błędzie modułu czujnika; pasywny czujnik temperatury nie jest kontrolowany przez tę funkcję)

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC (SELV) lub 15…36 V DC (SELV)
• Zaciski zasilania: G (potencjał systemu), G0 (zero systemu / zero pomiarowe)
• Wyjścia analogowe: X1, X2 (aktywne wyjścia czujnika – wielkość zależna od konfiguracji)
• Wyjście pasywne temperatury: B, M (LG-Ni1000 / NTC 10k – zależnie od zastosowanego modułu frontowego)
• Styk przekaźnikowy (SELV): C, DO
• Zaciski śrubowe do przewodów: 1 × 0,25…2,5 mm² (drut/linka) lub 2 × 0,25…1,5 mm² (drut/linka)

Dane techniczne

• Napięcie zasilające: 24 V AC ±20% lub 15…36 V DC (SELV)
• Częstotliwość: 50/60 Hz (dla 24 V AC)
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny maks. 10 A lub wyłącznik nadprądowy maks. 13 A (B/C/D wg EN 60898) lub zasilacz z ograniczeniem prądu do maks. 10 A
• Całkowity pobór mocy (dla urządzeń bez VOC, m.in. AQR2540N..): sygnał wyjściowy „U” < 0,5 VA; sygnał wyjściowy „A” < 1,5 VA
• Stopień ochrony obudowy: IP20 bez modułu frontowego / IP30 z modułem frontowym
• Klasa bezpieczeństwa: III (wg EN 60730-1)
• Warunki pracy: 0…50°C; 0…95% r.h. (bez skraplania)
• Materiały (moduł bazowy): elementy obudowy PC, jasnoszary RAL 7035; płytka montażowa stal

Montaż

• Montaż podtynkowy: okablowanie doprowadzane do modułu bazowego z puszki wpuszczonej w ścianę.
• Kompletne urządzenie: moduł bazowy + moduł frontowy + ramka (ramka zamawiana oddzielnie).
• Dostęp do nastaw: przełączniki DIP i przełącznik obrotowy znajdują się w module bazowym po zdjęciu modułu frontowego.

Podsumowanie

Siemens AQR2540NF (S55720-S142) to moduł bazowy w systemie podtynkowych czujników pomieszczeniowych Symaro™, przeznaczony do montażu w standardzie CEE/VDE. Zapewnia zasilanie 24 V AC / 15…36 V DC, konfigurowalne wyjścia analogowe (V lub mA) oraz bezpotencjałowy styk przekaźnikowy, tworząc solidną podstawę do budowy czujnika pomieszczeniowego z dobranym modułem frontowym i ramką.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z Dyrektywą 2012/19/UE oraz lokalnymi przepisami.
• Produkt jest elementem elektrycznym do montażu podtynkowego. Montaż, podłączenie, konfigurację i uruchomienie należy wykonywać wyłącznie zgodnie z dokumentacją producenta.
• Urządzenie zasilać wyłącznie napięciem 24 V AC ±20% lub 15…36 V DC w wykonaniu SELV. Do zasilania należy stosować transformator bezpieczeństwa z osobnym uzwojeniem, dobrany zgodnie z lokalnymi przepisami.
• Przed rozpoczęciem montażu lub podłączenia należy wyłączyć zasilanie. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji.
• Należy przestrzegać zasad separacji różnych napięć. Przy montażu obok puszki podłączonej do sieci niskiego napięcia ramka montażowa musi być połączona z przewodem ochronnym zgodnie z dokumentacją producenta.
• Urządzenie przeznaczone jest do pracy w warunkach: 0…50°C oraz 0…95% wilgotności względnej bez kondensacji. Nie używać w warunkach przekraczających dopuszczalne parametry środowiskowe.
• Stopień ochrony obudowy wynosi IP20 bez modułu frontowego. Nie eksploatować niekompletnego urządzenia w miejscu narażonym na dotyk części czynnych, wilgoć lub zanieczyszczenia.
• Urządzenie montować na ścianie wewnętrznej, około 1,5 m nad podłogą i co najmniej 50 cm od najbliższej ściany. Nie montować na ścianach zewnętrznych, we wnękach, za zasłonami, nad lub w pobliżu źródeł ciepła ani w miejscach bezpośrednio nasłonecznionych.
• Koniec korytka kablowego od strony urządzenia należy uszczelnić, aby zapobiec przeciągom wpływającym na działanie urządzenia.
• Podczas prowadzenia przewodów należy ograniczać długie odcinki równoległe. W środowisku o silnych zakłóceniach elektromagnetycznych stosować kable ekranowane, a dla przewodów zasilających po stronie wtórnej i sygnałowych stosować skrętkę.
• Styk przekaźnikowy urządzenia ma maksymalne obciążenie 30 V AC/DC, 0,5 A cos φ = 0,5. Obwód przełączania należy zabezpieczyć zewnętrznie bezpiecznikiem maks. 1 A; urządzenie nie ma zabezpieczenia wewnętrznego tego obwodu.
• Podczas przełączania obciążeń indukcyjnych mogą występować impulsy napięcia zakłócające pracę urządzenia. Producent zaleca stosowanie elementu tłumiącego podłączonego równolegle do obciążenia indukcyjnego.
• W razie zaniku zasilania aktualny stan łączeniowy przekaźnika zostaje zachowany. Nie używać styku przekaźnikowego do kontroli napięcia.
• Podczas uruchamiania przed włączeniem zasilania należy sprawdzić okablowanie i prawidłowo ustawić przełączniki konfiguracyjne zgodnie z dokumentacją producenta.
