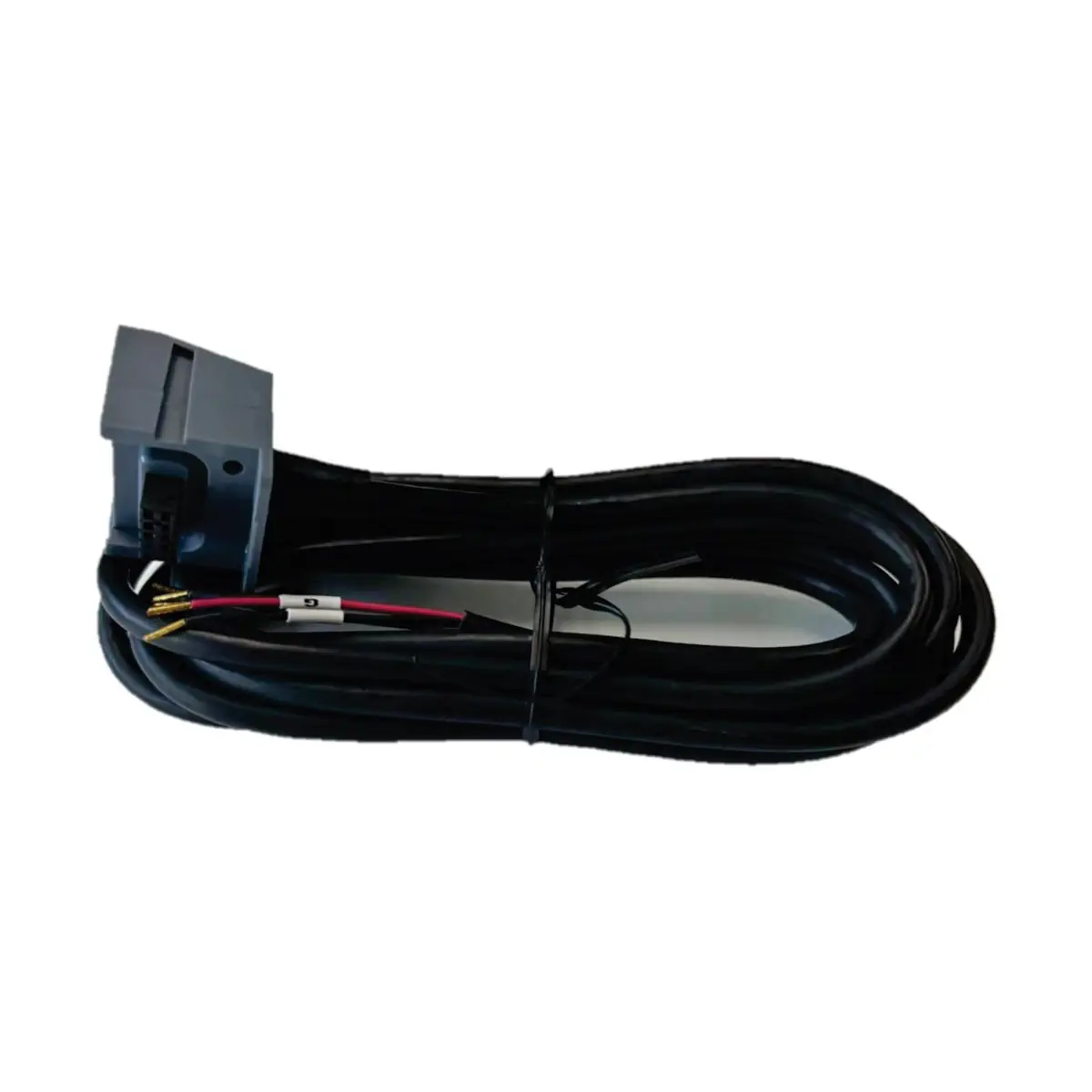

ASY161L30 Kabel przyłączeniowy do siłowników SSB SSC SSF161..HF, długość 3m

ASY161L30 to przewód przyłączeniowy (akcesorium) firmy Siemens o długości 3 m, przeznaczony do zasilania oraz podłączenia sygnałów sterowania/zwrotu w siłownikach elektromechanicznych zasilanych AC/DC 24 V (seria SSF/SSB/SSC 161..). Przewód posiada 5 żył o przekroju 5 × 0,34 mm², co ułatwia wykonanie instalacji w przypadku, gdy standardowy przewód jest zbyt krótki lub wymaga wymiany.

Najważniejsze cechy

• Producent: Siemens
• Model: ASY161L30
• Numer magazynowy: S55845-Z267
• Typ: przewód przyłączeniowy (akcesorium)
• Napięcie: 24 V
• Liczba przewodów: 5
• Budowa przewodu: 5 × 0,34 mm²
• Długość kabla: 3 m

Zastosowanie

ASY161L30 stosuje się jako przewód przyłączeniowy do siłowników elektromechanicznych Siemens zasilanych AC/DC 24 V i sterowanych sygnałem DC 0…10 V, gdy wymagana jest dłuższa trasa kablowa (3 m) lub wymiana przewodu.

Dane techniczne

• Napięcie: 24 V
• Liczba żył: 5
• Przekrój żyły: 0,34 mm² (5 × 0,34 mm²)
• Długość: 3 m
• Numer magazynowy: S55845-Z267

Podsumowanie

Siemens ASY161L30 to 5-żyłowy przewód przyłączeniowy 24 V o długości 3 m i przekroju 5 × 0,34 mm², przeznaczony jako akcesorium do siłowników elektromechanicznych Siemens serii 161.. sterowanych sygnałem DC 0…10 V.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt ASY161L30 jest kablem przyłączeniowym 5 x 0,34 mm² o długości 3 m, przeznaczonym do zastosowań 24 V.
• Stosować wyłącznie zgodnie z dokumentacją producenta oraz tylko z kompatybilnymi urządzeniami przewidzianymi do tego kabla.
• Montaż i podłączenie elektryczne wykonywać zgodnie z lokalnymi przepisami oraz schematem połączeń producenta.
• Produkt przeznaczony do obwodów niskonapięciowych 24 V. Przed rozpoczęciem montażu, podłączenia lub prac konserwacyjnych należy odłączyć zasilanie.
• Na końcach przewodów z usuniętą izolacją należy zacisnąć odpowiednie końcówki.
• Nie należy skręcać kabla podczas instalacji.
• Należy unikać bocznego nacisku lub naprężenia kabla po zamontowaniu.
• Należy sprawdzić dopuszczalne temperatury pracy całego układu. Kabel przyłączeniowy może stykać się z rozgrzanym korpusem zaworu tylko wtedy, gdy temperatura korpusu zaworu nie przekracza 80 °C.
• Pole magnetyczne może uszkodzić współpracujące urządzenie, dlatego kabel i instalację należy prowadzić zgodnie z wymaganiami producenta.
• Należy zapewnić odpowiednie zabezpieczenie linii zasilania, np. wyłącznik nadprądowy lub bezpiecznik, zgodnie z dokumentacją producenta.
• Dopuszczalna długość linii sygnałowych w układzie wynosi 20 m.

Pliki do pobrania:
ASY161L30 Karta katalogowa
