ASY62L10 Kabel przyłączeniowy do siłowników STA STP /00, PVC, sygnał zwrotny, długość 1m

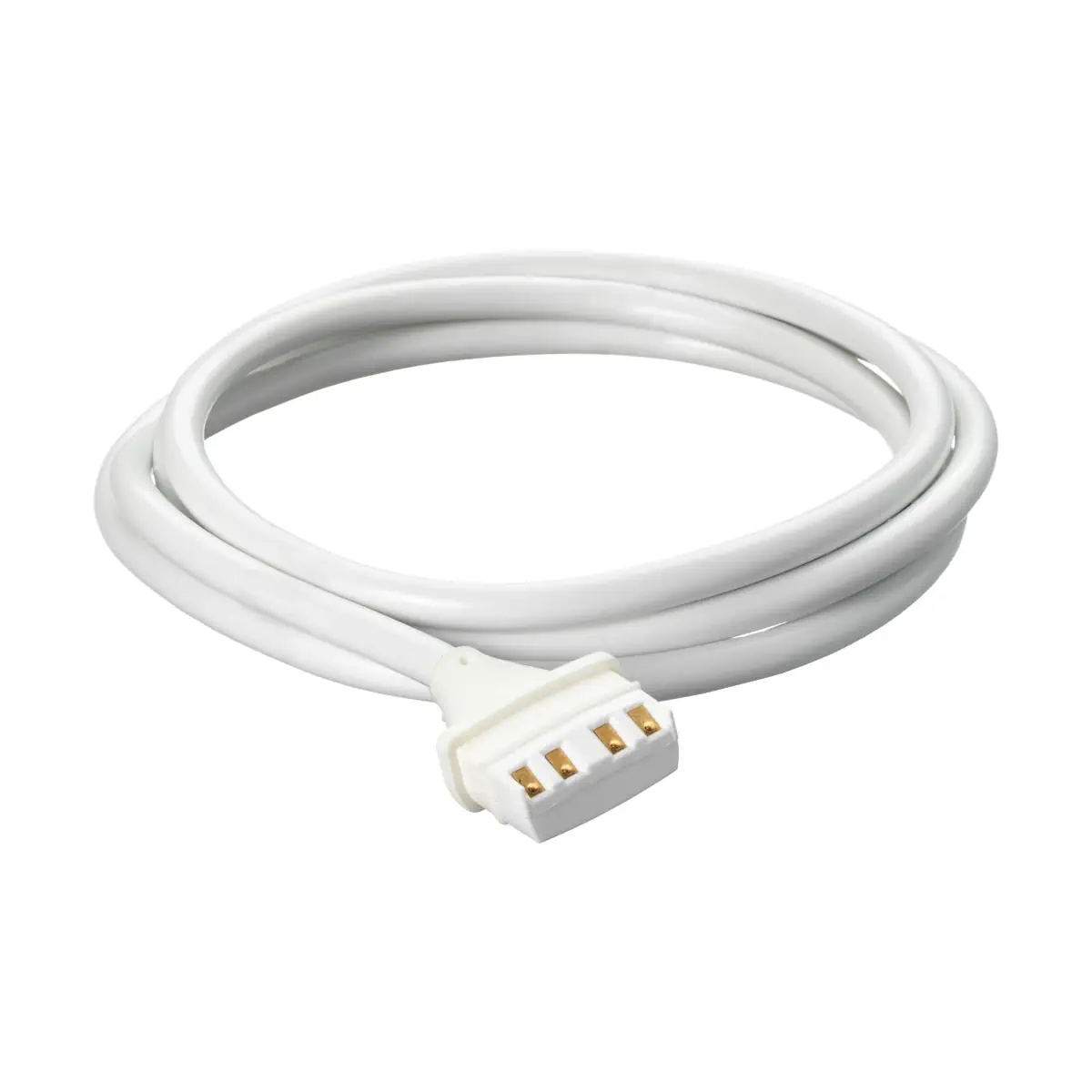

ASY62L10 to kabel podłączeniowy PVC marki Siemens o długości 1 m, przeznaczony do siłowników elektrotermicznych ACVATIX z funkcją elektronicznego sygnału zwrotnego położenia. Przewód służy do podłączenia siłownika oraz wyprowadzenia sygnałów sterowania i informacji zwrotnej do regulatora/automatyki.

Najważniejsze cechy

• Producent: Siemens
• Model: ASY62L10
• Nr magazynowy: S55845-Z292
• Typ: kabel PVC, sygnał zwrotny
• Długość kabla: 1 m
• Przeznaczenie: do siłowników STA162.65L10 oraz STP162.65L10

Zastosowanie i kompatybilność

Kabel ASY62L10 jest przewidziany do współpracy z siłownikami elektrotermicznymi STA162.65L10 i STP162.65L10, które udostępniają sygnał zwrotny położenia. Umożliwia to jednoczesne podłączenie zasilania/sterowania siłownika oraz przesył informacji o aktualnym położeniu (skoku) do systemu automatyki.

Sygnał zwrotny położenia (dla współpracujących siłowników)

• < 0,5 V: brak funkcji lub brak kontaktu
• 1…9 V: wyjście napięciowe proporcjonalne do skoku zaworu (1 V – trzpień całkowicie wysunięty, 9 V – trzpień całkowicie wsunięty)
• > 9,5 V: błąd wewnętrzny
• Podczas inicjalizacji: 5 V

Podłączenie – oznaczenia żył (dla współpracujących siłowników)

• BK: AC/DC 24 V
• BU: GND
• YE: Feedback (sygnał zwrotny położenia)
• RD: 0…10 V

Podsumowanie

Siemens ASY62L10 (S55845-Z292) to 1-metrowy kabel PVC z obsługą sygnału zwrotnego położenia, dedykowany do siłowników elektrotermicznych STA162.65L10 i STP162.65L10. Jest właściwym wyborem tam, gdzie oprócz sterowania wymagane jest także przekazanie do automatyki informacji o aktualnym położeniu siłownika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt ASY62L10 jest przewodem połączeniowym PVC z sygnałem zwrotnym o długości 1 m, przeznaczonym do współpracy z siłownikami: STA161.65L10, STA162.65L10, STP161.65L10 oraz STP162.65L10.
• Stosować wyłącznie zgodnie z przeznaczeniem i w konfiguracjach przewidzianych w dokumentacji producenta.
• Montaż, podłączenie i demontaż wykonywać wyłącznie przy odłączonym zasilaniu urządzenia współpracującego.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz odpowiednich lokalnych regulacji dotyczących instalacji elektrycznych.
• Nie używać produktu w przypadku uszkodzenia przewodu.
• Produkt przeznaczony do stosowania wewnątrz pomieszczeń, w warunkach pracy zgodnych z dokumentacją urządzenia współpracującego.
• Po zużyciu nie wyrzucać z odpadami komunalnymi; przekazać do odpowiedniego punktu zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.

Pliki do pobrania:
ASY62L10  Karta katalogowa
