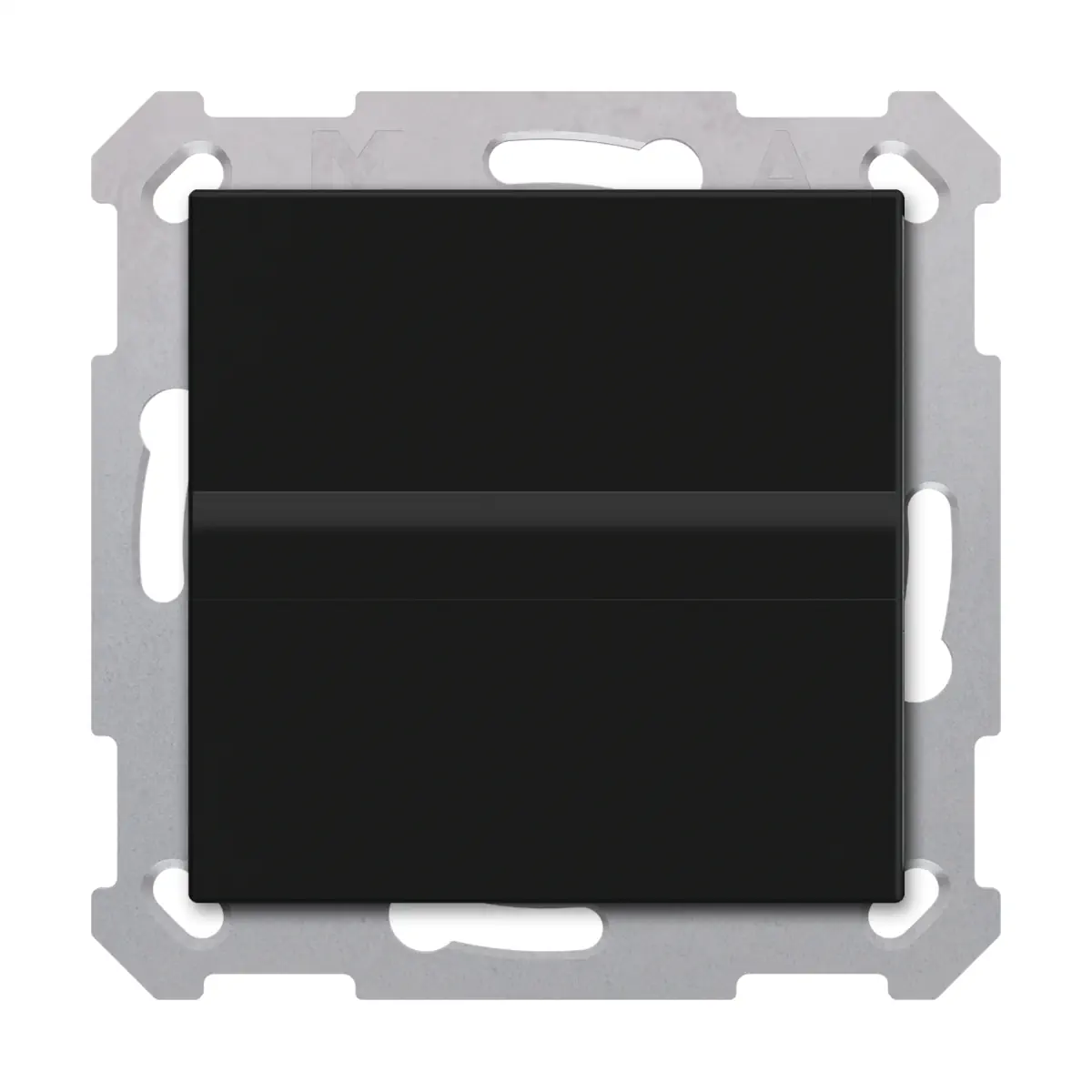

BWM-55006.03S KNX czujnik ruchu / wyłącznik automatyczny 55, czarny mat, z funkcją Secure

BWM-55006.03S to ścienny czujnik ruchu / łącznik automatyczny KNX z zintegrowanym czujnikiem natężenia światła, przeznaczony do montażu podtynkowego w programach osprzętu 55 mm. Model w wykończeniu czarny mat posiada 2 sensory ruchu do rozpoznawania kierunku poruszania się oraz czujnik światła umożliwiający różne progi załączania w dzień i w nocy. Urządzenie pozwala skonfigurować 2 oddzielne kanały oświetleniowe, 1 kanał HLK oraz 1 kanał do nadzoru pomieszczenia (alarmowy), a dzięki KNX Data Secure zapewnia bezpieczną komunikację w instalacji KNX.

Najważniejsze cechy

• Producent: MDT
• Model: BWM-55006.03S
• Typ: czujnik ruchu / łącznik automatyczny KNX z czujnikiem światła
• Montaż: podtynkowy, do programów osprzętu 55 mm
• Kolor: czarny mat
• Zintegrowany sprzęgacz magistralny oraz KNX Data Secure
• Liczba sensorów ruchu: 2
• Kąt detekcji: 180° w poziomie / 15° w pionie
• Zasięg: 6...10 m
• Czujnik światła: zakres 5...1000 lx
• Czułość zadziałania: osobno regulowana dla dnia, nocy i obecności
• Rozpoznawanie kierunku ruchu
• Kanały: 2 kanały oświetleniowe, 1 kanał HLK oraz 1 kanał do nadzoru pomieszczenia (alarmowy)
• Funkcje: krótka obecność, Master/Slave, sceny, funkcje logiczne, funkcja dzień/noc, światło orientacyjne
• Dodatkowe wyposażenie: zintegrowane białe LED nocne oraz dioda statusowa czerwono-zielona
• Obsługa: funkcja blokady i wymuszenia z czasem powrotu oraz zewnętrzne wejście przycisku dla trybu automatycznego i ręcznego
• Odpowiedni dla zwierząt domowych: do 12 kg
• Zalecana wysokość montażu: 1,05...1,20 m
• Stopień ochrony: IP20
• Wymiary: 55 x 55 x 26 mm
• Masa netto: 0,036 kg
• Gwarancja: 3 lata

Zastosowanie

Czujnik BWM-55006.03S przeznaczony jest do automatyki KNX zależnej od ruchu i poziomu jasności. Dzięki dwóm sensorom ruchu, rozpoznawaniu kierunku poruszania się oraz zintegrowanemu czujnikowi światła może pracować jako element sterowania oświetleniem oraz funkcjami HLK i nadzoru pomieszczenia.

• 2 oddzielne kanały oświetleniowe
• 1 kanał HLK
• 1 kanał do nadzoru pomieszczenia (alarmowy)

Urządzenie jest przystosowane do montażu w programach osprzętu 55 mm, m.in.:

• MDT Sortiment 55
• GIRA Standard 55, E2, Event, Esprit
• BERKER S1, B3, B7
• JUNG A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Detekcja ruchu i światła

• 2 sensory ruchu umożliwiają wykrywanie obecności oraz rozpoznawanie kierunku ruchu.
• Kąt detekcji wynosi 180° w poziomie i 15° w pionie.
• Zasięg detekcji wynosi od 6 do 10 m.
• Zintegrowany czujnik światła pracuje w zakresie 5...1000 lx.
• Czułość zadziałania dla dnia, nocy i obecności można ustawiać niezależnie.
• Urządzenie jest odpowiednie dla zwierząt domowych do 12 kg.
• Regulacja czułości odbywa się w 10 stopniach.

Funkcje automatyki KNX

• Możliwość konfiguracji 2 kanałów oświetleniowych, 1 kanału HLK oraz 1 kanału do nadzoru pomieszczenia (alarmowego).
• Funkcja krótkiej obecności pozwala ograniczyć czas podtrzymania.
• Obsługa trybu Master/Slave, scen oraz funkcji logicznych.
• Dostępna funkcja dzień/noc oraz funkcja światła orientacyjnego.
• Urządzenie oferuje funkcję blokady i wymuszenia z czasem powrotu.
• Obsługiwane jest zewnętrzne wejście przycisku dla trybu automatycznego i ręcznego.

Sygnalizacja LED

• 1 dioda czerwono-zielona do sygnalizacji statusu.
• 1 biała dioda LED pełniąca funkcję zintegrowanego światła nocnego.

Podłączenie KNX

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21...31 V DC SELV
• Typowy pobór mocy z magistrali KNX: < 0,3 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• KNX Secure: KNX Data Secure
• Rodzaj podłączenia KNX: złączka KNX
• Średnica przewodu KNX: 0,6...0,8 mm, przewód jednodrutowy

Dane techniczne

• Numer artykułu: BWM-55006.03S
• Kolor: czarny mat
• Wymiary (wys. x szer. x gł.): 55 x 55 x 26 mm
• Masa netto: 0,036 kg
• Masa brutto (z opakowaniem): 0,062 kg
• Stopień ochrony: IP20
• Liczba sensorów: 2
• Zakres jasności: 5...1000 lx
• Zasięg: 6...10 m
• Kąt detekcji poziomy: 180°
• Kąt detekcji pionowy: 15°
• Regulowana czułość: 10 stopni
• LED: 1 x czerwono-zielona (status), 1 x biała (światło nocne)
• Temperatura pracy: 0...45°C
• Temperatura składowania: -20...+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie
• Czujnik temperatury: brak

Montaż

• Montaż podtynkowy (UP) w puszce instalacyjnej.
• Głębokość zabudowy w puszce: 12 mm.
• Dołączony element montażowy: pierścień nośny A.
• Zalecana wysokość montażu: 1,05...1,20 m.
• Pozycja montażu: dowolna.

Podsumowanie

MDT BWM-55006.03S to nowoczesny czujnik ruchu / łącznik automatyczny KNX do programów osprzętu 55 mm, wyposażony w 2 sensory ruchu, czujnik światła 5...1000 lx oraz KNX Data Secure. Obsługa 2 kanałów oświetleniowych, kanału HLK, kanału nadzoru pomieszczenia, a także funkcji takich jak Master/Slave, sceny, logika, światło nocne LED i rozpoznawanie kierunku ruchu sprawia, że model ten jest rozbudowanym elementem automatyki KNX do sterowania zależnego od ruchu i jasności.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie KNX do montażu podtynkowego (UP) wewnątrz pomieszczeń, o stopniu ochrony IP20.
• Zasilanie wyłącznie z magistrali KNX o napięciu 21…31 V DC SELV, nominalnie 30 V DC SELV.
• Montaż, podłączenie i uruchomienie wykonywać wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami systemu KNX.
• Przed montażem i podłączeniem należy upewnić się, że instalacja jest wykonana prawidłowo i zgodnie z wymaganiami obwodów SELV.
• Urządzenie przeznaczone jest do montażu w puszce instalacyjnej; wymagana głębokość montażowa w puszce wynosi 12 mm.
• Podłączenie KNX wykonywać wyłącznie za pomocą złącza KNX Steckklemme, stosując przewody jednodrutowe o średnicy 0,6…0,8 mm.
• Produkt należy montować na zalecanej wysokości 1,05…1,20 m.
• Nie stosować urządzenia poza dopuszczalnymi warunkami pracy: temperatura otoczenia podczas pracy 0…45°C, przechowywanie -20…+55°C, wilgotność powietrza poniżej 95%.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu; betauung (skraplanie) jest niedozwolone.
• Czujnik ruchu jest przeznaczony do montażu ściennego i pracy zgodnie z parametrami detekcji producenta; nieprawidłowa lokalizacja montażu może powodować błędne działanie detekcji.
• Do konfiguracji wymagane jest oprogramowanie ETS 5 lub nowsze w aktualnej wersji.

Pliki do pobrania:
BWM-55006.03S Karta katalogowa
