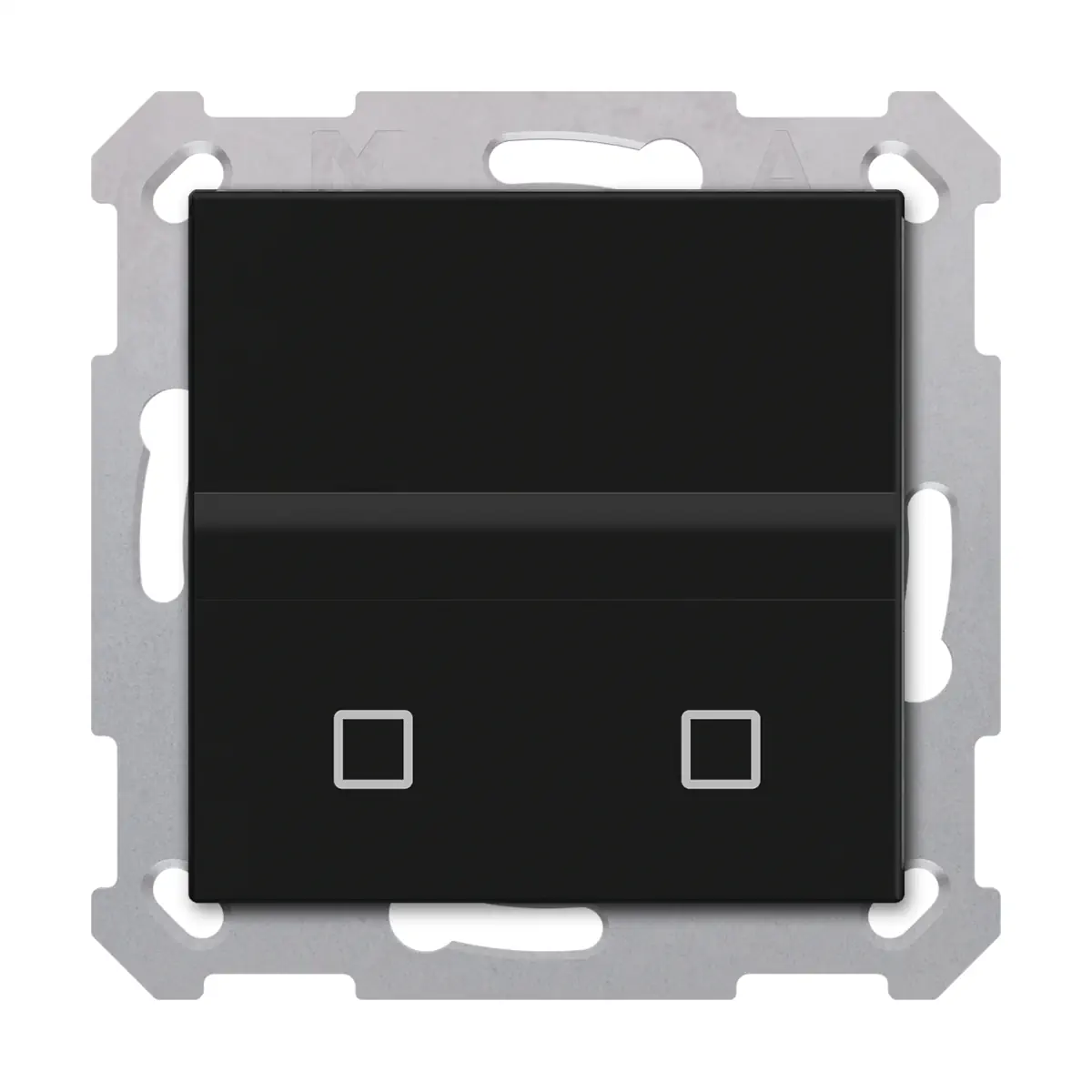

BWM-55T06.03S KNX czujnik ruchu / wyłącznik automatyczny TS 55, czarny mat, z funkcją Secure

BWM-55T06.03S to czujnik ruchu / łącznik automatyczny KNX TS 55 do montażu ściennego, przeznaczony do instalacji w programach osprzętu 55 mm. Wersja w kolorze czarny mat została wyposażona w 2 sensory ruchu, zintegrowany czujnik światła, czujnik temperatury oraz 2 przyciski sensorowe. Urządzenie obsługuje KNX Data Secure, wykrywa kierunek ruchu i umożliwia konfigurację 2 kanałów oświetleniowych, 1 kanału HVAC (HLK) oraz kanału nadzoru pomieszczenia / alarmowego.

Najważniejsze cechy

• Producent: MDT technologies
• Model: BWM-55T06.03S
• Typ: KNX czujnik ruchu / łącznik automatyczny TS 55
• Kolor: czarny, mat
• Montaż: podtynkowy (UP), ścienny
• Komunikacja: KNX Data Secure, zintegrowany sprzęgacz magistralny
• Czujniki: 2 sensory ruchu + zintegrowany czujnik światła
• Czujnik temperatury: zintegrowany, do pomiaru temperatury pomieszczenia
• Przyciski: 2 przyciski sensorowe do dowolnych funkcji
• Kąt detekcji: 180° w poziomie / 15° w pionie
• Zasięg detekcji: 6…10 m
• Czułość wyzwalania: osobno regulowana dla dnia, nocy i obecności
• Wykrywanie kierunku ruchu
• Kanały: 2 kanały oświetleniowe, 1 kanał HVAC (HLK), kanał nadzoru pomieszczenia / alarmowy
• Funkcje: Master/Slave, sceny, funkcje logiczne, funkcja dzień/noc, światło orientacyjne
• Dodatkowe wyposażenie: zintegrowane białe LED światło nocne
• Wejście zewnętrznego przycisku do trybu automatycznego i ręcznego
• Odpowiedni dla zwierząt domowych do 12 kg
• Zalecana wysokość montażu: 1,05…1,20 m
• Stopień ochrony: IP20
• Gwarancja: 3 lata

Zastosowanie

BWM-55T06.03S przeznaczony jest do automatycznego sterowania funkcjami w instalacjach KNX w korytarzach i pomieszczeniach. Dzięki dwóm sensorom ruchu, czujnikowi światła i czujnikowi temperatury może realizować:

• 2 niezależne kanały oświetleniowe,
• 1 kanał HVAC (HLK),
• kanał nadzoru pomieszczenia / alarmowy.

Urządzenie jest przeznaczone do montażu w programach osprzętu 55 mm, m.in.:

• MDT: Sortiment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Detekcja ruchu i światła

• 2 sensory ruchu umożliwiają wykrywanie ruchu oraz rozpoznawanie kierunku poruszania się.
• Zintegrowany czujnik światła pozwala ustawiać różne progi załączenia dla dnia i nocy.
• Czułość wyzwalania może być ustawiana oddzielnie dla trybu dzienniego, nocnego i obecności.
• Kąt detekcji wynosi 180° w poziomie i 15° w pionie, przy zasięgu 6…10 m.
• Urządzenie jest odpowiednie dla zwierząt domowych do 12 kg.

Kanały i funkcje KNX

• Możliwa jest konfiguracja 2 kanałów oświetleniowych.
• Dostępny jest 1 kanał HVAC (HLK).
• Urządzenie obsługuje kanał nadzoru pomieszczenia / alarmowy.
• Funkcja krótkiej obecności pozwala redukować czas podtrzymania.
• Obsługiwane są funkcje Master/Slave, sceny oraz funkcje logiczne.
• Dostępna jest funkcja dzień/noc oraz funkcja światła orientacyjnego.
• Urządzenie posiada funkcję blokady i wymuszenia z czasem powrotu.
• Obsługiwane jest wejście zewnętrznego przycisku dla trybu automatycznego i ręcznego.

Obsługa i sygnalizacja

• 2 przyciski sensorowe mogą być wykorzystywane do dowolnych funkcji.
• Sygnalizacja obejmuje 1 diodę LED czerwono-zieloną do statusu.
• Zintegrowane 1 białe LED światło nocne pełni funkcję nocnego oświetlenia.
• Zintegrowany czujnik temperatury rejestruje temperaturę pomieszczenia.

Podłączenie KNX i montaż

• Napięcie znamionowe KNX: 30 V DC SELV
• Zakres napięcia KNX: 21…31 V DC SELV
• Typowe zużycie mocy z magistrali KNX: < 0,3 W
• Medium KNX: TP-256 z obsługą Long Frame
• Program aplikacyjny: od ETS 5 (aktualna wersja)
• Podłączenie KNX: złącze wtykowe KNX
• Średnica przewodu KNX: 0,6…0,8 mm, drut jednodrutowy
• Montaż: podtynkowy (UP)
• Głębokość zabudowy w puszce: 12 mm
• Dołączony pierścień nośny: Tragring A
• Zalecana wysokość montażu: 1,05…1,20 m
• Pozycja montażowa: dowolna

Dane techniczne

• Wymiary (W x S x G): 55 x 55 x 26 mm
• Masa netto: 0,036 kg
• Masa brutto: 0,062 kg
• Stopień ochrony: IP20
• Liczba przycisków: 2 przyciski sensorowe
• Liczba diod LED: 1 x czerwono-zielona (status), 1 x biała (światło nocne)
• Liczba sensorów ruchu: 2
• Zakres natężenia oświetlenia: 5…1000 lx
• Zasięg: 6…10 m
• Kąt detekcji poziomy: 180°
• Kąt detekcji pionowy: 15°
• Regulacja czułości: 10 stopni
• Zakres pomiaru temperatury: 0…40°C
• Temperatura otoczenia podczas pracy: 0…45°C
• Temperatura składowania: -20…+55°C
• Wilgotność powietrza: < 95%
• Dopuszczalna kondensacja: nie

Podsumowanie

MDT BWM-55T06.03S to ścienny czujnik ruchu / łącznik automatyczny KNX do programów osprzętu 55 mm, wyposażony w 2 sensory ruchu, czujnik światła, czujnik temperatury i 2 przyciski sensorowe. Obsługa KNX Data Secure, wykrywanie kierunku ruchu, konfiguracja 2 kanałów oświetleniowych, kanału HVAC oraz funkcji nadzoru pomieszczenia / alarmowej, a także zintegrowane białe LED światło nocne sprawiają, że model ten dobrze sprawdza się w korytarzach i pomieszczeniach w nowoczesnych instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: MDT BWM-55T06.03S – KNX czujnik ruchu / automatyczny przełącznik do montażu podtynkowego.
• Urządzenie pracuje wyłącznie w systemie KNX przy napięciu 21…31 V DC SELV, znamionowo 30 V DC SELV.
• Montaż i podłączenie należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz wymaganiami systemu KNX.
• Produkt jest przeznaczony do montażu podtynkowego (UP) w puszce instalacyjnej; wymagana głębokość zabudowy w puszce wynosi 12 mm.
• Urządzenie należy stosować wyłącznie wewnątrz pomieszczeń. Stopień ochrony IP20 nie zapewnia ochrony przed wodą ani wysoką wilgotnością.
• Nie stosować w miejscach narażonych na skraplanie pary wodnej. Dopuszczalna wilgotność powietrza wynosi poniżej 95%, bez kondensacji.
• Urządzenie należy użytkować w temperaturze otoczenia od 0 do 45°C. Przechowywanie dopuszczalne w temperaturze od -20 do +55°C.
• Produkt jest przeznaczony do montażu ściennego w osprzęcie 55 mm kompatybilnym z systemami wskazanymi przez producenta.
• Zalecana wysokość montażu wynosi 1,05…1,20 m. Nieprawidłowa wysokość montażu może pogorszyć skuteczność detekcji.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe, oraz złącze KNX Steckklemme zgodne z dokumentacją producenta.
• Urządzenie posiada zintegrowane sensory ruchu, czujnik światła i czujnik temperatury; należy chronić je przed warunkami pracy wykraczającymi poza parametry podane przez producenta.
• Produkt obsługuje KNX Data Secure.
