EM1.8D Moduł 8 wejść cyfrowych Desigo Essentials I/O Extension Modules, komunikacja Modbus RTU

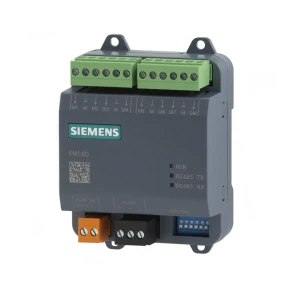

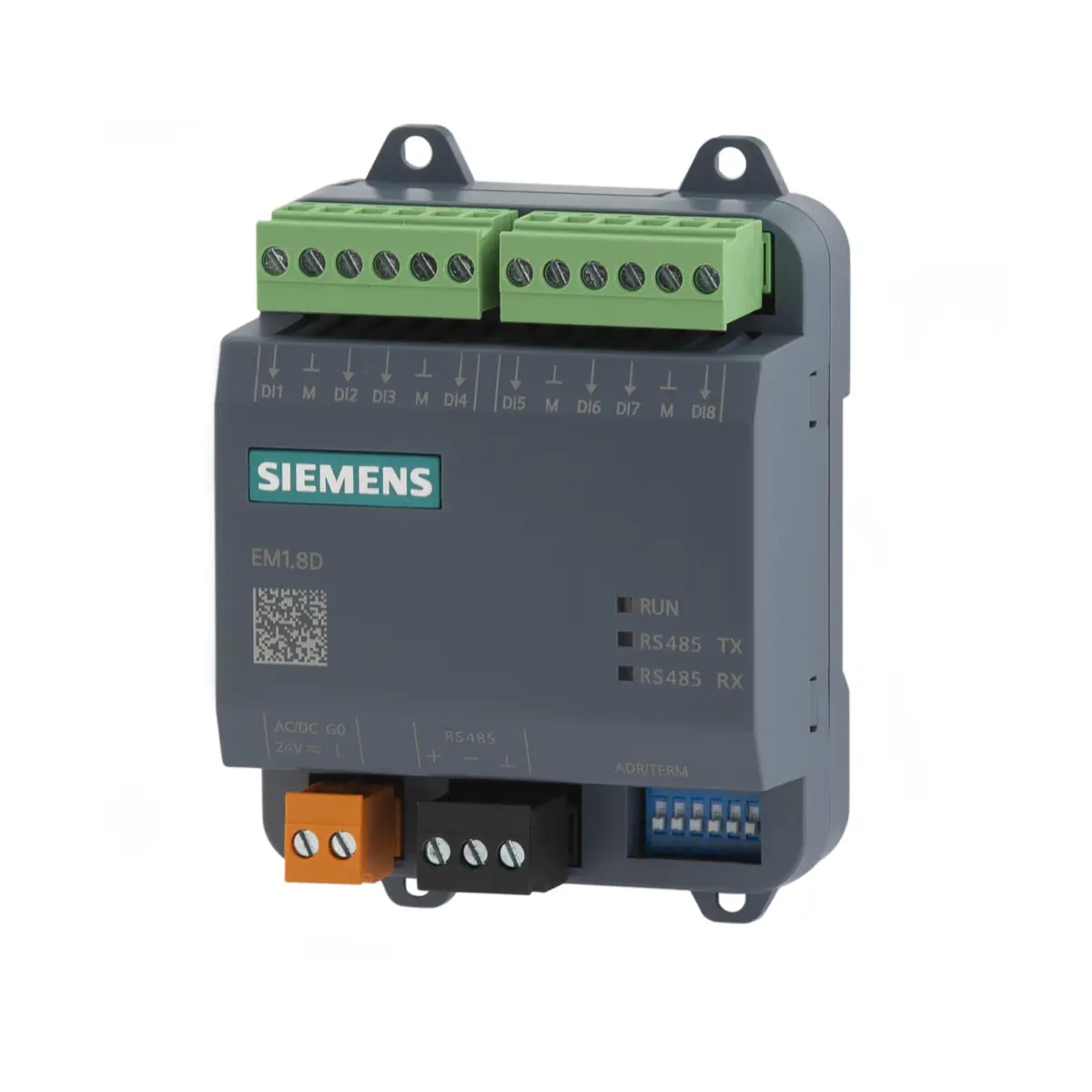

Siemens EM1.8D to kompaktowy moduł rozszerzeń I/O z serii Desigo Essentials, przeznaczony do rozbudowy systemów opartych o Modbus (RS485). Moduł oferuje 8 wejść cyfrowych do odczytu stanów styków (wejścia impulsowe nie są obsługiwane) i może być podłączony do dowolnych sterowników Modbus. Zasilanie AC 24 V lub DC 24 V, wyjmowane wtykowe listwy zaciskowe śrubowe oraz nadrukowane na urządzeniu kody QR do dokumentacji ułatwiają instalację i serwis.

Najważniejsze cechy

• Producent: Siemens
• Model: EM1.8D
• Numer katalogowy (stock number): S55370-C203
• Typ: moduł rozszerzeń I/O (wejścia cyfrowe) dla systemów Modbus
• Liczba wejść: 8 x wejście cyfrowe (DI1…DI8)
• Zasilanie: AC 24 V (+20% / -15%), 50/60 Hz lub DC 24 V (±10%)
• Komunikacja: RS485 (Modbus) – do stacji automatyki Desigo lub sterowników Modbus firm trzecich
• Adresowanie Modbus: 6-pozycyjny przełącznik DIP (pozycje 1…5 – adres; pozycja 6 – terminacja EOL)
• Terminacja magistrali (EOL): 120 Ω + 1 nF (DIP 6 = ON dla urządzenia na końcu linii)
• Złącza: wtykowe listwy zaciskowe śrubowe
• Sygnalizacja LED: RUN, RS485 TX, RS485 RX

Zastosowanie

EM1.8D służy do rozbudowy liczby wejść w systemach automatyki, w których wymagany jest odczyt stanów sygnałów binarnych poprzez Modbus RS485. Moduł może współpracować z dowolnym sterownikiem Modbus i jest przeznaczony do montażu w szafach elektrycznych lub w aplikacjach pomieszczeniowych.

Komunikacja Modbus (RS485) i adresowanie

• Interfejs: RS485 do komunikacji Modbus z kontrolerem.
• Ustawienie adresu: przełącznik DIP, pozycje 1…5 (maks. 31 adresów).
• Tryb automatycznego wykrywania prędkości (auto baud): po ustawieniu DIP 1…5 = OFF i restarcie moduł przechodzi w tryb auto baud i otrzymuje tymczasowo adres Modbus 246.
• Automatycznie rozpoznawane prędkości: 9600 / 19200 / 38400 / 115200 bps.
• Domyślny format transmisji: 1-8-E-1.
• Terminacja EOL: DIP 6 – włączana, jeśli moduł jest urządzeniem końcowym magistrali.

Wejścia cyfrowe (DI1…DI8)

• Typ wejść: cyfrowe (wejścia impulsowe nie są obsługiwane).
• Napięcie odpytywania styku: DC 18…25 V
• Prąd odpytywania styku: 6 mA
• Rezystancja styku (otwarty): min. 50 kΩ
• Rezystancja styku (zamknięty): max. 200 Ω

Sygnalizacja LED

• RUN (zielona, miga): uruchamianie urządzenia lub oczekiwanie na wykrycie przez kontroler
• RUN (zielona, świeci ciągle): normalna praca
• RUN (czerwona, świeci ciągle): błąd sprzętowy lub programowy
• RUN (czerwono-zielona, miga naprzemiennie): aktualizacja firmware w toku
• RUN (żółta, miga): błąd firmware; wymagane wgranie firmware
• RS485 TX (żółta, miga): wysyłanie danych na magistrali
• RS485 RX (żółta, miga): odbiór danych na magistrali

Zasilanie i okablowanie

• Napięcie pracy: AC 24 V (+20% / -15%) lub DC 24 V (±10%)
• Częstotliwość: 50/60 Hz (tylko dla AC)
• Zabezpieczenie zasilania (zewnętrzne): maks. 4 A bezpiecznik zwłoczny lub wyłącznik nadprądowy typu B, C lub D
• Maks. przekrój przewodu (zaciski śrubowe zasilania): 2,5 mm² (14 AWG)
• Zaciski przyłączeniowe:
• drut Cu lub linka Cu z tulejką: 1 x 0,6…2,5 mm² (14…19 AWG) / 2 x 0,6…1,0 mm² (17…19 AWG)
• linka Cu bez tulejki: 1 x 0,6…2,5 mm² (14…19 AWG) / 2 x 0,6…1,5 mm² (16…19 AWG)
• Długość odizolowania: 7…8 mm
• Śruby: M2.5, moment dokręcania 0,5 Nm
• Maks. długość przewodu RS485: 300 m (bez repeaterów) / 1000 m (z repeaterami)
• Maks. długość przewodów dla wejść cyfrowych: 100 m

Pobór mocy (bez podłączonych urządzeń polowych)

• AC 24 V: 4,5 VA
• DC 24 V: 3,6 W

Montaż i konstrukcja

• Sposób montażu: montaż śrubowy oraz na szynie DIN
• Szyna DIN: TH 35-7.5 lub TH 35-15 wg EN 60715
• Śruby montażowe (montaż stały): wkręt z łbem walcowym ST 4.2, moment dokręcania 2,5 Nm
• Elementy obudowy: otwory montażowe (4 szt.), otwór do demontażu (dla montażu na szynie DIN)
• Wymiary (mm): 104 x 75 x 43,5
• Masa (bez opakowania): 127 g
• Kolor: Siemens 2003 Ti-Grey

Warunki pracy i stopień ochrony

• Stopień ochrony obudowy: IP20
• Temperatura pracy: -5…+50°C
• Wilgotność pracy: 5…95% r.h. (bez kondensacji)
• Temperatura transportu i składowania: -25…+70°C
• Wilgotność transportu i składowania: 5…95% r.h. (bez kondensacji)

Podsumowanie

Siemens EM1.8D (S55370-C203) to 8-kanałowy moduł wejść cyfrowych do rozbudowy instalacji komunikujących się po Modbus RS485. Zasilanie AC/DC 24 V, wygodne adresowanie przełącznikiem DIP, terminacja EOL oraz wtykowe listwy zaciskowe czynią go praktycznym wyborem do systemów automatyki, w których liczy się prosta integracja i czytelna diagnostyka pracy dzięki diodom LED.
