EM1.8R Moduł 8 wyjść przekaźnikowych (styki NO) Desigo Essentials I/O Extension Modules, komunikacja Modbus RTU

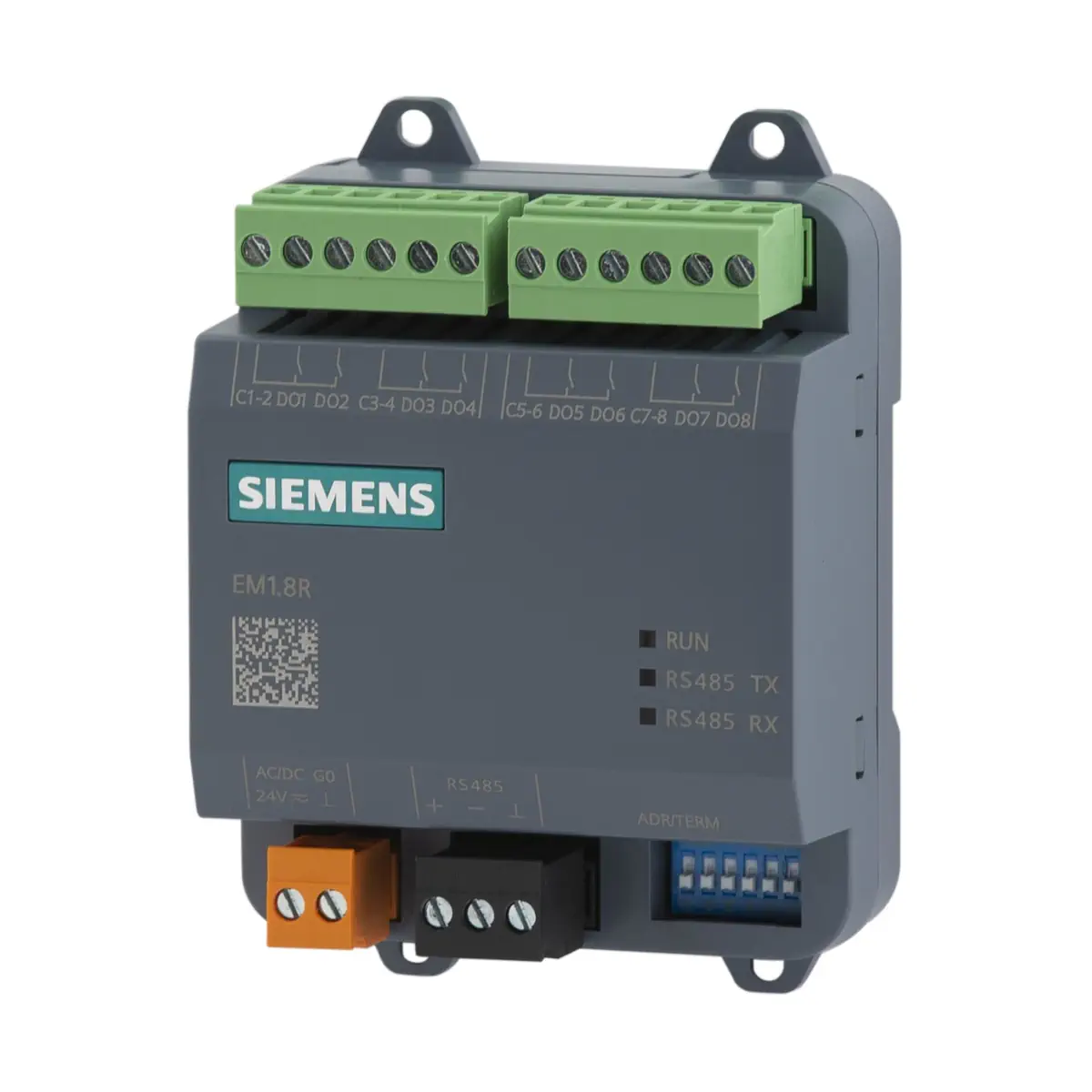

EM1.8R to moduł rozszerzeń wejść/wyjść Desigo Essentials firmy Siemens, przeznaczony do rozbudowy systemów automatyki opartych o komunikację Modbus (RS485). Urządzenie oferuje 8 wyjść przekaźnikowych z zestykami NO (normalnie otwarte), zasilanie AC 24 V lub DC 24 V oraz wygodne podłączenie dzięki wtykowym listwom zaciskowym śrubowym. Na obudowie znajdują się diody LED (RUN, RS485 TX/RX) oraz 6-pozycyjny przełącznik DIP do ustawień adresu Modbus i terminacji EOL.

Najważniejsze cechy

• Producent: Siemens
• Model: EM1.8R
• Numer katalogowy (stock number): S55370-C205
• Typ: moduł rozszerzeń I/O – 8 wyjść przekaźnikowych (NO)
• Zasilanie: AC 24 V (+20% / -15%), 50/60 Hz lub DC 24 V (±10%)
• Komunikacja: Modbus przez RS485
• Diagnostyka LED: RUN (status), RS485 TX/RX (transmisja/odbiór)
• Adresowanie i terminacja: DIP 1…5 (adres Modbus), DIP 6 (EOL 120 Ω + 1 nF)
• Stopień ochrony: IP20
• Montaż: na szynie DIN lub powierzchniowo/ściennie

Zastosowanie

EM1.8R służy do rozbudowy liczby wyjść w instalacjach sterowania i monitoringu, gdzie wymagane jest niezawodne przełączanie sygnałów za pomocą przekaźników oraz integracja z nadrzędnym sterownikiem Modbus (w tym z automatyką Desigo lub sterownikami firm trzecich).

• Realizacja 8 kanałów sterowania (DO1…DO8) z wykorzystaniem wyjść przekaźnikowych NO.
• Integracja w sieci RS485 Modbus jako moduł rozszerzeń.

Wyjścia przekaźnikowe (DO1…DO8)

• Typ styku: monostabilny, normalnie otwarty (NO)
• Napięcie przełączania: AC 24 V (-15% / +20%), DC 12…30 V
• Prąd znamionowy: AC 3 A (obciążenie rezystancyjne) / 2 A (obciążenie indukcyjne, cos φ 0,6); DC 3 A (rezystancyjne)
• Minimalne obciążenie prądowe: 30 mA (AC 20 V) / 50 mA (DC 12 V)
• Maks. prąd załączenia: 3 A, maks. 1 s
• Trwałość styków: 100 000 przełączeń przy AC 24 V, 3 A (rezystancyjne)
• Maks. zabezpieczenie zewnętrznej linii zasilania: max 4 A, bezpiecznik zwłoczny lub wyłącznik nadprądowy typu B, C lub D

Moduły rozszerzeń I/O są urządzeniami SELV i nie obsługują bezpośredniego podłączenia do urządzeń AC 230 V. Połączenie z urządzeniami AC 230 V należy wykonać przez przekaźnik pośredniczący.

Komunikacja Modbus (RS485) i adresowanie

RS485 i długości przewodów

• Interfejs: RS485 – do połączenia z automatyką Desigo lub sterownikami Modbus firm trzecich
• Maks. długość przewodu RS485: 300 m (bez repeaterów) / 1000 m (z repeaterami)
• Zalecane przewody: 3-żyłowe EIA-485, ekranowane, skrętka, impedancja 100…130 Ω

Przełącznik DIP

• DIP 1…5: ustawienie adresu Modbus (maks. 31 adresów)
• DIP 6 (EOL): terminacja 120 Ω + 1 nF; włącz, jeśli moduł jest na końcu magistrali
• Tryb automatycznej detekcji prędkości (auto baud): gdy DIP 1…5 = OFF, po restarcie moduł przechodzi w tryb auto, tymczasowo przyjmuje adres Modbus 246 i rozpoznaje baud rate: 9600, 19200, 38400 lub 115200

Obsługiwane funkcje i mapowanie kanałów

• Obsługiwane kody funkcji Modbus: 01, 02, 03, 05, 06, 15, 16
• Rejestry cewek (coil) dla wyjść: 0x0001…0x0008 – wartości DO1…DO8 (odczyt/zapis), pojedynczy bit

Zasilanie i pobór mocy

• Napięcie pracy: AC 24 V (+20% / -15%), 50/60 Hz lub DC 24 V (±10%)
• Przekrój przewodów na zaciskach zasilania: maks. 2,5 mm² (14 AWG)
• Zabezpieczenie zewnętrznej linii zasilania: max 4 A, bezpiecznik zwłoczny lub wyłącznik nadprądowy typu B, C lub D
• Pobór mocy (bez urządzeń obiektowych): 6,5 VA (AC 24 V) / 5,2 W (DC 24 V)

Montaż i okablowanie

• Sposób montażu: przykręcany (powierzchniowo/ściennie) lub na szynie DIN
• Szyna DIN: TH 35-7.5 lub TH 35-15 wg EN 60715
• Montaż śrubowy (powierzchniowy): wkręt z łbem walcowym ST 4.2; moment dokręcania 2,5 Nm
• Zaciski: wtykowe listwy zaciskowe śrubowe
• Podłączenia – przewody Cu: 1 x 0,6…2,5 mm² (14…19 AWG) lub 2 x 0,6…1,0 mm² (17…19 AWG) z tulejką
• Długość odizolowania: 7…8 mm
• Śruby zacisków: M2.5; moment dokręcania 0,5 Nm

Dane ogólne

• Stopień ochrony obudowy: IP20
• Klasa bezpieczeństwa: Class III
• Temperatura pracy: -5…+50°C
• Temperatura transportu i składowania (w opakowaniu): -25…+70°C
• Wilgotność: 5…95% (bez kondensacji)
• Masa (bez opakowania): 158 g
• Kolor: Siemens 2003 Ti-Grey

Podsumowanie

Siemens EM1.8R (S55370-C205) to kompaktowy moduł rozszerzeń Modbus z 8 wyjściami przekaźnikowymi NO, przeznaczony do systemów automatyki z zasilaniem 24 V AC/DC. RS485 Modbus, adresowanie i terminacja z DIP, czytelna sygnalizacja LED oraz elastyczne możliwości montażu sprawiają, że EM1.8R jest praktycznym wyborem do rozbudowy sterowników o dodatkowe wyjścia wykonawcze.
