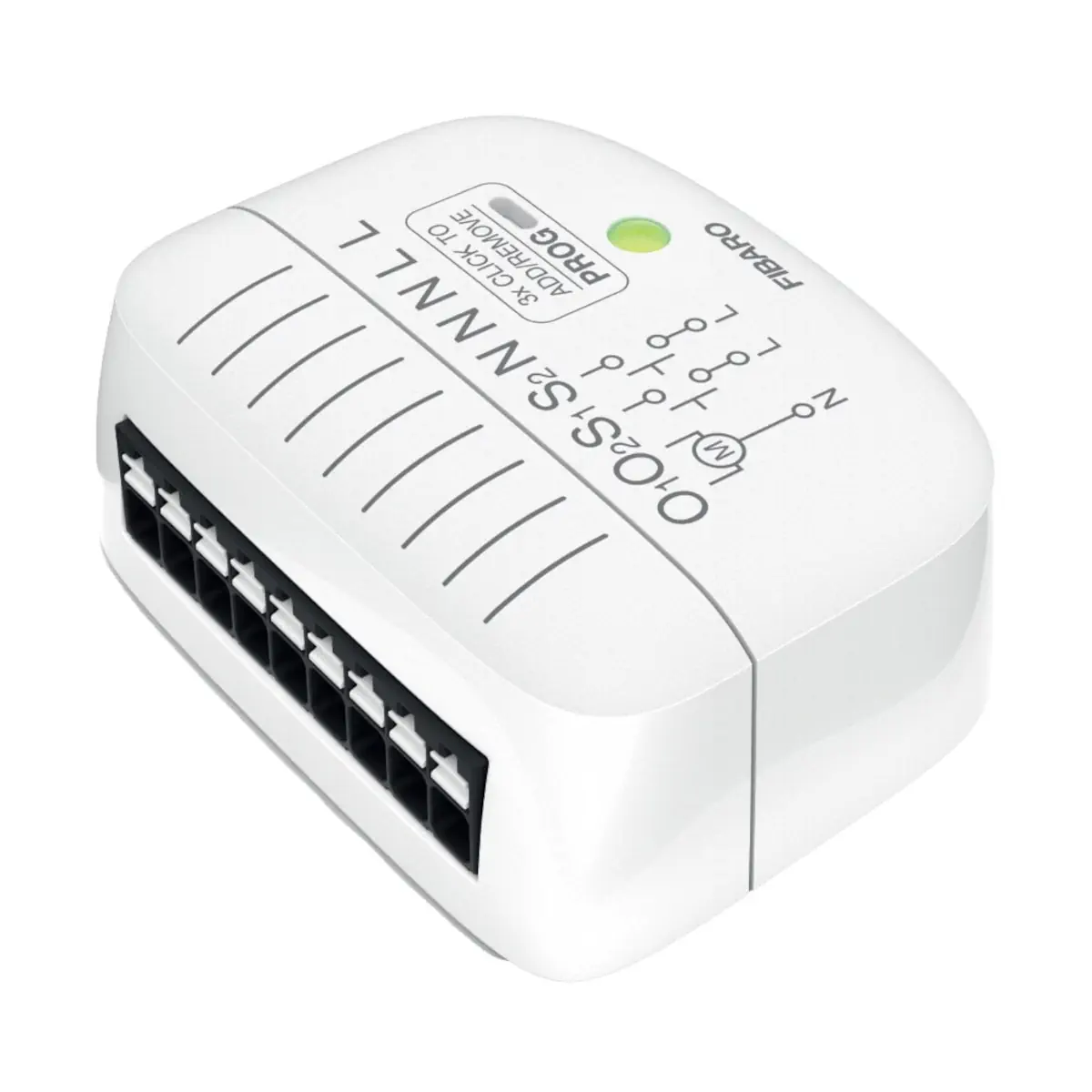

FIBARO Roller Shutter 4 został zaprojektowany do sterowania roletami, markizami, żaluzjami, bramami oraz innymi urządzeniami napędzanymi jednofazowymi silnikami prądu przemiennego.
FIBARO Roller Shutter 4 umożliwia dokładne pozycjonowanie rolet oraz, w przypadku żaluzji, precyzyjne sterowanie lamelkami. Urządzenie pozwala także na pomiar mocy czynnej i zużycia energii. Moduł może być sterowany zdalnie, poprzez kontroler sieci Z-Wave, lub manualnie, za pomocą podłączonych do niego przycisków.
Najważniejsze cechy
- Kompaktowy rozmiar: Niewielki moduł dopuszkowy z łatwością mieści się pod klasycznym włącznikiem roletowym, czyniąc go jednym z najmniejszych dostępnych na rynku.
- Zwiększony zasięg: Wyposażony w chip Z-Wave 800, Roller Shutter 4 zapewnia pewną i stabilną komunikację, nawet w dużych domach.
- Pełna kontrola: Precyzyjnie steruj pozycją rolet i kątem nachylenia lameli żaluzji, dostosowując je do swoich potrzeb.
- Automatyzacja: Utwórz scenariusze automatycznego sterowania roletami oparte na porze dnia, pogodzie lub innych czynnikach.
- Monitorowanie zużycia energii: Śledź zużycie energii elektrycznej przez rolety i żaluzje, aby oszczędzać energię i dbać o środowisko.
- Bezpieczeństwo: Zabezpiecz swój dom przed włamywaczami, symulując obecność domowników poprzez automatyczne sterowanie roletami.
Urządzenie to można stosować ze wszystkimi urządzeniami posiadającymi certyfikat Z-Wave; powinno współpracować również z urządzeniami innych producentów.
W celu korzystania z wszystkich funkcji urządzenia, musi ono współpracować z kontrolerem obsługującym Z-Wave+ oraz tryb Security.
Specyfikacja techniczna
- Napięcie zasilania: 100-240 [V] ~ 50/60 [Hz]
- Prąd znamionowy: 2A dla silników z kompensacją mocy (obciążenie indukcyjne)
- Wspierane napędy: jednofazowe silniki AC
- Wymagane krańcówki: elektroniczne lub mechaniczne
- Zalecane zewnętrzne zabezpieczenie nadprądowe: wyłącznik automatyczny 10 [A] typu B
- Temperatura pracy: 0-35 [°C]
- Zalecane przewody: powierzchnia przekroju: 0,75..1,5 [mm2]
- Złącza przewodów: wtykowe
- Do montażu w puszkach: Ø = 60 [mm], głębokość ≥ 60 [mm]
- Protokół radiowy: Z-Wave (chip serii 800)
- Moc sygnału radiowego: EIRP do 6 [dBm]
- Częstotliwość radiowa: 868,4 lub 869,85 [Mhz] EU; 921,4 lub 919,8 [Mhz] AH;
- Zasięg: do 100 [m] w terenie otwartym; do 30 [m] w budynkach (w zależności od ukształtowania terenu i rodzaju zabudowy)
- Wymiary: (wys. x szer. x gł.): 46 x 36 x 19,9 [mm]
- Zgodność z dyrektywami UE: RoHS 2011/65/EU; RED 2014/53/EU
Certyfikaty i ostrzeżenia bezpieczeństwa
- Produkt: FIBARO Roller Shutter 4, model FGR-224.
- Posiada oznaczenie CE. Zgodność z dyrektywami UE: RED 2014/53/EU, RoHS 2011/65/EU oraz 2015/863.
- Nie wyrzucać z odpadami komunalnymi. Zużyte urządzenie należy przekazać do wyznaczonego punktu recyklingu zgodnie z dyrektywą WEEE i lokalnymi przepisami.
- Urządzenie elektryczne zasilane napięciem 100–240 V~ 50/60 Hz. Nieprawidłowe podłączenie lub użytkowanie może skutkować pożarem albo porażeniem prądem.
- Montaż, podłączenie, konfigurację połączeń oraz wszelkie prace przy urządzeniu mogą wykonywać wyłącznie wykwalifikowani i licencjonowani elektrycy, zgodnie z lokalnymi przepisami oraz dokumentacją producenta.
- Nawet gdy urządzenie jest wyłączone, na złączach może pozostawać napięcie. Przed montażem, demontażem, zmianą okablowania lub pracami serwisowymi należy odłączyć napięcie sieciowe przez wyłączenie bezpiecznika.
- Nie obsługiwać urządzenia mokrymi ani wilgotnymi dłońmi.
- Produkt jest przeznaczony wyłącznie do użytku w suchych pomieszczeniach. Nie używać w miejscach mokrych lub wilgotnych ani w pobliżu wanny, zlewu, prysznica, basenu lub innych źródeł wilgoci.
- Nie wprowadzać w urządzeniu żadnych zmian, które nie zostały opisane w instrukcji producenta.
- Urządzenie należy podłączać wyłącznie zgodnie ze schematami producenta i dopiero po prawidłowym zamontowaniu w puszce instalacyjnej.
- Montaż wyłącznie w puszkach podtynkowych spełniających odpowiednie normy bezpieczeństwa, o średnicy 60 mm i głębokości nie mniejszej niż 60 mm.
- Stosować przewody o przekroju 0,75–1,5 mm² i grubości izolacji 8–9 mm. Przewody należy wkładać wyłącznie do odpowiednich gniazd zaciskowych.
- Długość przewodów użytych do podłączenia przełącznika sterującego nie powinna przekraczać 20 m.
- Do przewodzenia prądu obciążenia oraz do mostkowania należy używać wyłącznie odpowiednich przewodów instalacyjnych. Dołączone przewody podłączeniowe mogą być używane tylko do przełączników ściennych.
- Urządzenie współpracuje wyłącznie z jednofazowymi silnikami AC rolet wyposażonymi w elektroniczne lub mechaniczne krańcówki.
- Nie podłączać urządzeń niezgodnych ze specyfikacją producenta ani z odpowiednimi normami bezpieczeństwa.
- Nie podłączać urządzeń grzewczych.
- Nie podłączać obwodów SELV i PELV.
- Do instalacji używać przełączników elektrycznych zgodnych z obowiązującymi normami bezpieczeństwa.
- Zalecane zewnętrzne zabezpieczenie nadprądowe: wyłącznik automatyczny 10 A typu B (UE) lub 13 A typu B (Szwecja).
- Urządzenie należy użytkować w temperaturze otoczenia 0–35°C oraz przy wilgotności względnej 10–95% RH bez skraplania.
- Podczas kalibracji i sterowania napęd wykonuje pełne cykle ruchu. Należy zachować ostrożność i upewnić się, że ruch rolety, żaluzji, markizy, zasłony lub pergoli nie stwarza zagrożenia dla osób, zwierząt ani mienia.
- Ze względów bezpieczeństwa nie zaleca się jednoczesnej obsługi wszystkich rolet; przynajmniej jedna roleta powinna być obsługiwana niezależnie, aby zapewnić drogę ucieczki w razie nagłego wypadku.
- Produkt nie jest zabawką. Przechowywać i użytkować poza zasięgiem dzieci oraz zwierząt.
- Urządzenie jest produktem typu Security Enabled Z-Wave Plus®. Aby w pełni korzystać z funkcji bezpieczeństwa, należy używać go z kompatybilnym kontrolerem Security Enabled Z-Wave Plus® i zgodną częstotliwością radiową.
