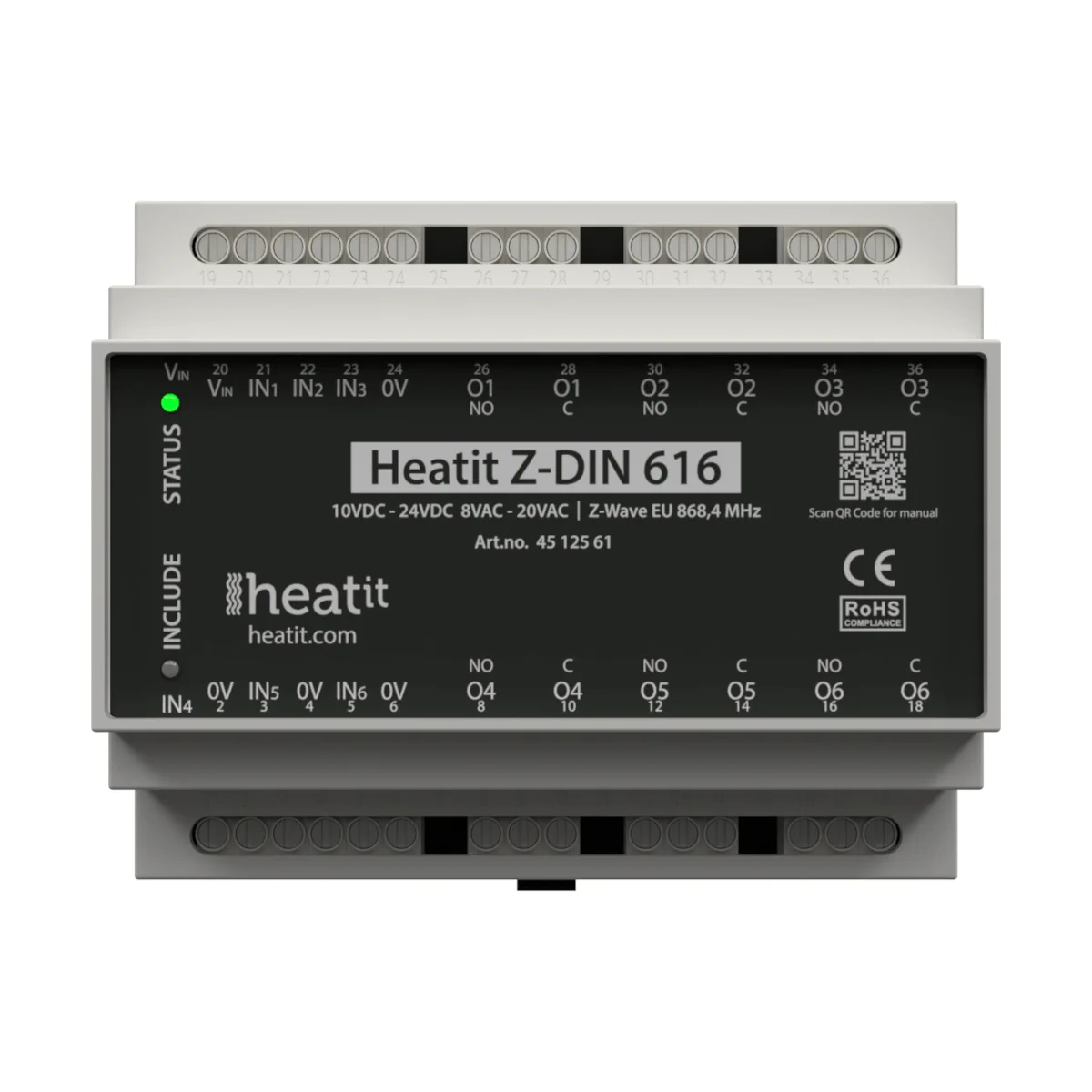

Heatit Z-Din 616 Moduł 6 przekaźników, Z-WAVE

Heatit Z-DIN 616 to montowany na szynie DIN moduł Z-Wave z serii Z-Wave 500, wyposażony w 6 niezależnych wyjść przekaźnikowych oraz 6 wejść bezpotencjałowych. Umożliwia sterowanie obciążeniami (np. 230 VAC) poprzez sieć Z-Wave oraz integrację sygnałów z wejść (styki bezpotencjałowe) do sterowania urządzeniami Z-Wave i wyzwalania scen w głównym kontrolerze Z-Wave. Wszystkie wyjścia przekaźnikowe są oddzielone galwanicznie.

Najważniejsze cechy

• Producent: Heatit
• Model: Z-DIN 616
• Komunikacja: Z-Wave 500
• Montaż: na szynie DIN (w rozdzielnicy)
• Wyjścia: 6 szt. wyjść przekaźnikowych bezpotencjałowych (galwanicznie odseparowanych)
• Wejścia: 6 szt. wejść bezpotencjałowych
• Obciążalność styków (wybrane kategorie): AC1: 16 A / 250 VAC, AC3: 750 W (silnik), AC15: 360 VA
• Maks. prąd rozruchowy: 80 A / 20 ms
• Styki przekaźników: COM i NO
• Możliwość realizacji przekaźnika 2-biegunowego przy użyciu 2 połączonych przekaźników
• Aktualizacja oprogramowania: OTA
• Szyfrowanie: S0, S2 Authenticated, S2 Unauthenticated

Zastosowanie

Z-DIN 616 sprawdzi się jako uniwersalny moduł wykonawczy i wejściowy w instalacjach, w których wymagane jest sterowanie wieloma obwodami oraz zbieranie sygnałów ze styków bezpotencjałowych:

• sterowanie do 6 obciążeń poprzez Z-Wave (np. obwody 230 VAC),
• podłączanie 6 wejść bezpotencjałowych (np. przyciski, styki) w celu wysyłania poleceń Z-Wave,
• aktywowanie predefiniowanych scen w głównym kontrolerze Z-Wave.

Funkcje i działanie

Wyjścia przekaźnikowe (bezpotencjałowe)

• 6 niezależnych wyjść bezpotencjałowych, oddzielonych galwanicznie.
• Styki: COM i NO.
• Możliwość użycia 2 połączonych przekaźników do realizacji funkcji przekaźnika 2-biegunowego.

Wejścia bezpotencjałowe

• 6 wejść umożliwia sterowanie urządzeniami Z-Wave poprzez wysyłanie poleceń w sieci Z-Wave.
• Wejścia mogą służyć do uruchamiania scen zdefiniowanych w kontrolerze Z-Wave.

Podłączenie elektryczne i okablowanie

• Napięcie znamionowe zasilania: 10–24 VDC lub 8–24 VAC
• Zaciski: śrubowe
• Przekrój przewodów: 0,2–2,5 mm²

Dane techniczne

• Komunikacja: Z-Wave 500
• Napięcie znamionowe: 10–24 VDC / 8–24 VAC
• Zużycie energii: 0,6 W (tryb czuwania); 3,5 W (wszystkie przekaźniki aktywne)
• Wyjścia: 6 szt. wyjść bezpotencjałowych
• Obciążalność styków: AC1: 16 A / 250 VAC; AC3: 750 W (silnik); AC15: 360 VA
• Maks. prąd rozruchowy: 80 A / 20 ms
• Styki: COM i NO
• Wejścia: 6 szt. wejść bezpotencjałowych
• Zasięg sieci: min. 40 m
• Zgodność: CE
• Wymiary (dł. × szer. × wys.): 85 × 105 × 60 mm

Opakowanie jednostkowe

• Waga: 280 g
• Wymiary opakowania (dł. × szer. × wys.): 98 × 138 × 67 mm
• Ilość: 1

Montaż

• Montaż w rozdzielnicy na szynie DIN.
• Podłączenie przewodów do zacisków śrubowych (0,2–2,5 mm²).

Podsumowanie

Heatit Z-DIN 616 to praktyczny moduł Z-Wave 500 na szynę DIN, łączący 6 wyjść przekaźnikowych bezpotencjałowych i 6 wejść bezpotencjałowych. Zapewnia wygodne sterowanie wieloma obwodami poprzez Z-Wave, obsługę scen, aktualizacje OTA oraz wsparcie szyfrowania S0 i S2.

Pliki do pobrania:
Z-Din 616 Karta katalogowa
