GAP191.1E Szybki siłownik obrotowy bez funkcji bezpieczeństwa, 6 [Nm], 2-/3-stawny / 0..10 [V] DC / 4..20 [mA], 24 [V] AC/DC, 2 [s]

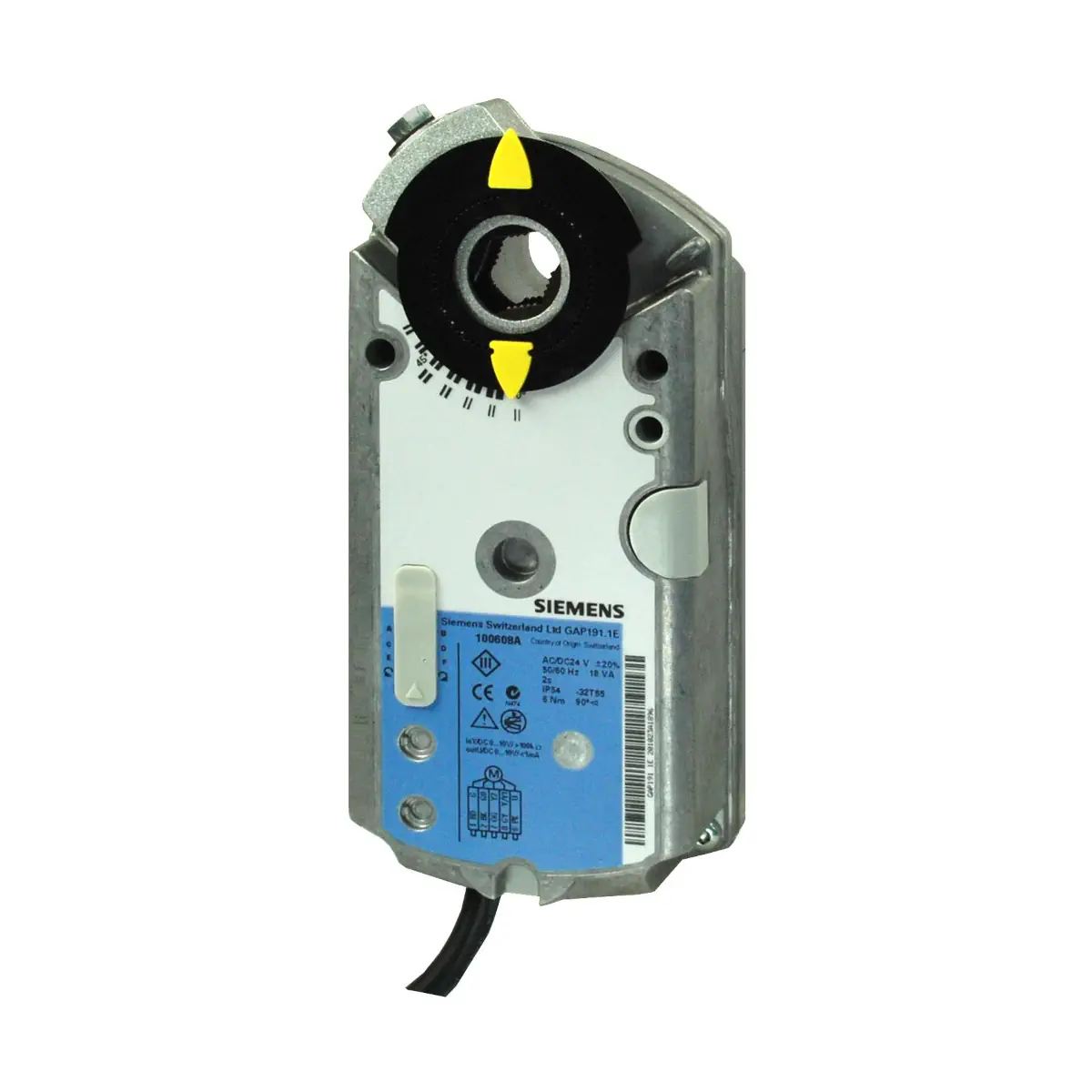

Siemens GAP191.1E to szybki, obrotowy siłownik do przepustnic powietrza z serii OpenAir™, zasilany 24 V AC/DC, przeznaczony do regulacji 2-stawnej, 3-stawnej lub ciągłej. Oferuje nominalny moment obrotowy 6 Nm i bardzo krótki czas przebiegu 2 s (dla 90°). Siłownik ma samocentrujący adapter osi, mechanicznie nastawiany zakres roboczy 0…90° (ze skokiem co 5°) oraz fabrycznie montowany kabel przyłączeniowy 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GAP191.1E
• Typ: szybki siłownik obrotowy do przepustnic powietrza
• Zasilanie: 24 V AC/DC ±20%, 50/60 Hz (SELV/PELV)
• Tryby sterowania: ciągłe, 2-stawne lub 3-stawne (konfigurowane przełącznikami)
• Nominalny moment obrotowy: 6 Nm
• Czas przebiegu (90°): 2 s
• Adapter osi: samocentrujący
• Zakres roboczy: 0…90° (ograniczenie mechaniczne co 5°)
• Sygnał zwrotny położenia: 0(2)…10 V DC proporcjonalnie do kąta obrotu
• Przełączniki pomocnicze: brak
• Przewód przyłączeniowy: fabryczny, długość 0,9 m
• Stopień ochrony obudowy: IP54

Zastosowanie

• Do przepustnic powietrza o powierzchni ok. 1 m² (w zależności od tarcia).
• Do instalacji wentylacyjnych wymagających szybkiej regulacji (np. dygestoria laboratoryjne).
• Do współpracy z regulatorami z sygnałem sterującym ciągłym, 2-stawnym lub 3-stawnym.

Funkcje i działanie

Tryby sterowania (konfigurowane)

• Sterowanie ciągłe: wejście 0(2)…10 V DC lub 0(4)…20 mA (Y/Y1).
• Sterowanie 2-stawne: sygnał 0 V / 24 V AC/DC „otwórz” (Y/Y1) lub „zamknij” (Y2).
• Sterowanie 3-stawne: osobne wejścia „otwórz” (Y/Y1) i „zamknij” (Y2) sygnałem 0 V / 24 V AC/DC.
• Ustawienia fabryczne: sterowanie 0…10 V oraz obrót zgodny z ruchem wskazówek zegara.

Wskazanie położenia

• Mechaniczne: kąt obrotu wskazywany za pomocą wskaźnika położenia.
• Elektryczne: wyjście U = 0(2)…10 V DC proporcjonalnie do kąta obrotu (sygnał zależny od ustawienia kierunku obrotu).

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5°, w zakresie 0…90°.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC/DC (SELV/PELV)
• Standardowa długość przewodu: 0,9 m
• Przekrój przewodów: 0,75 mm²

Oznaczenia przewodów

• G (czerwony): potencjał systemowy 24 V AC / 24 V DC
• G0 (czarny): masa systemowa
• Y2 (pomarańczowy): sygnał sterujący 0 V / 24 V AC/DC „zamknij”
• Y/Y1 (szary): sygnał sterujący 0(2)…10 V DC / 0(4)…20 mA lub 0 V / 24 V AC/DC „otwórz”
• U (różowy): sygnał położenia 0(2)…10 V DC

Dane techniczne

• Napięcie zasilania / częstotliwość: 24 V AC/DC ±20% / 50/60 Hz
• Pobór mocy: 30 VA / 22 W (w ruchu), 5 W (w stanie trzymania)
• Nominalny moment obrotowy: 6 Nm
• Moment maksymalny (zblokowanie): 18 Nm
• Nominalny / maksymalny kąt obrotu: 90° / maks. 95° ±2°
• Czas przebiegu dla 90°: 2 s
• Wejście Y/Y1: 0(2)…10 V DC / 0(4)…20 mA lub 0 V / 24 V AC/DC „otwórz”
• Maks. dopuszczalne napięcie wejściowe (Y/Y1, Y2): 24 V AC/DC ±20%
• Wejście Y2: 0 V / 24 V AC/DC „zamknij”
• Rozdzielczość pozycjonowania: 250 kroków przy 90°
• Wyjście U: 0(2)…10 V DC, maks. prąd wyjściowy: ±1 mA
• Stopień ochrony: IP54
• Klasa izolacji: II (EN 60730)
• Warunki pracy / transportu: -32…+50°C / -32…+70°C; wilgotność < 95% r.h. (bez kondensacji)
• Zastosowanie (EMC): środowiska mieszkalne, handlowe i przemysłowe

Wymiary i wymagania montażowe

• Wymiary siłownika (szer. x dł. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy (okrągła): 6,4…20,5 mm
• Oś przepustnicy (kwadratowa): 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 1,260 kg

Podsumowanie

Siemens GAP191.1E to kompaktowy i bardzo szybki siłownik obrotowy 24 V AC/DC o momencie 6 Nm i czasie przebiegu 2 s, przeznaczony do przepustnic powietrza (ok. 1 m²). Obsługuje sterowanie ciągłe oraz 2-/3-stawne, oferuje mechaniczne ograniczenie kąta obrotu i sygnał zwrotny położenia 0(2)…10 V, co ułatwia integrację z automatyką HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada deklarację zgodności UE (CE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią dyrektywą europejską oraz lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i regulację należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz dokumentacją instalacji.
• Siłownik jest urządzeniem niskonapięciowym zasilanym 24 V AC/DC (SELV/PELV). Należy stosować wyłącznie dopuszczalne napięcie zasilania i właściwy schemat połączeń.
• Nieprawidłowe okablowanie lub podanie napięcia wyższego niż dopuszczalne może spowodować uszkodzenie urządzenia lub instalacji.
• Nie otwierać obudowy siłownika. Otwieranie urządzenia jest niedozwolone.
• Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani nie układać kabli w wodzie.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z instrukcją producenta. Dla zachowania stopnia ochrony IP54 należy przestrzegać warunków montażu podanych w instrukcji.
• W przypadku montażu w miejscu narażonym na wpływy atmosferyczne należy stosować odpowiednią osłonę ochronną przewidzianą przez producenta.
• Podczas montażu na wale przepustnicy należy zachować wymagane wymiary montażowe oraz dokręcać elementy mocujące zgodnie z instrukcją producenta.
• Przed uruchomieniem należy sprawdzić ustawienie kąta obrotu, kierunku ruchu oraz zgodność nastaw przełączników DIL z wymaganym trybem pracy.
• Produkt przeznaczony jest do przepustnic powietrza w instalacjach wentylacyjnych. Stosowanie niezgodne z przeznaczeniem może powodować nieprawidłową pracę systemu.
• W cichych środowiskach pracy należy uwzględnić możliwość występowania niepożądanego hałasu zależnego od współpracujących czujników, regulatorów i ustawień roboczych instalacji.
