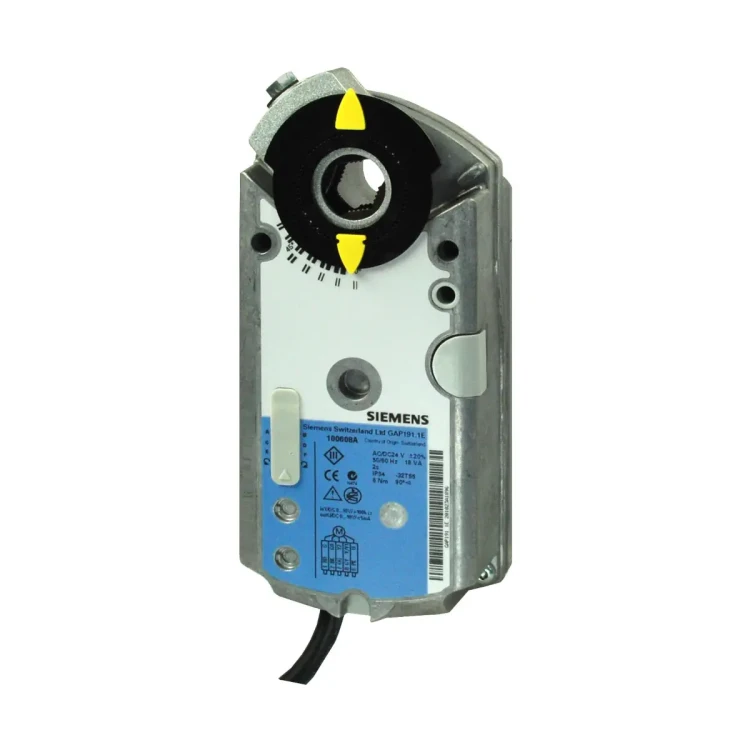

GAP196.1E Szybki siłownik obrotowy bez funkcji bezpieczeństwa, 6 [Nm], 2-/3-stawny / 0..10 [V] DC / 4..20 [mA], 24 [V] AC/DC, 2 [s], 2 styki pomocnicze

GAP196.1E to szybki, obrotowy siłownik do przepustnic powietrza Siemens OpenAir™, zasilany 24 V AC/DC, przeznaczony do regulacji ciągłej, 2-stawnej lub 3-stawnej. Oferuje nominalny moment 6 Nm oraz bardzo krótki czas przebiegu 2 s dla 90°. Siłownik posiada samocentrujący adapter osi, mechanicznie nastawiany zakres pracy 0…90° oraz fabrycznie montowany przewód 0,9 m. Wersja GAP196.1E jest dodatkowo wyposażona w nastawiane przełączniki pomocnicze A i B do realizacji funkcji dodatkowych.

Najważniejsze cechy

• Producent: Siemens
• Model: GAP196.1E
• Seria: OpenAir™ (szybkie siłowniki do przepustnic powietrza)
• Typ: siłownik obrotowy do przepustnic powietrza
• Zasilanie: 24 V AC/DC ±20%, 50/60 Hz (SELV/PELV)
• Tryby sterowania: ciągłe, 2-stawne lub 3-stawne (ustawiane przełącznikami DIL)
• Moment nominalny: 6 Nm
• Moment maksymalny (zblokowanie): 18 Nm
• Czas przebiegu (90°): 2 s
• Kąt obrotu: 90° (nominalnie), maks. 95° ±2°
• Ograniczenie kąta: mechaniczne, skok co 5° (zakres roboczy nastawiany 0…90°)
• Sygnał położenia: U = 0(2)…10 V DC, proporcjonalnie do kąta obrotu
• Przełączniki pomocnicze: 2 szt. (A i B), nastawa 5°…90° co 5°
• Stopień ochrony obudowy: IP54
• Przewód przyłączeniowy: fabrycznie montowany, długość 0,9 m, przekrój 0,75 mm²

Zastosowanie

• Do przepustnic powietrza o powierzchni ok. 1 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych wymagających szybkiej regulacji, np. w dygestoriach laboratoryjnych.
• Do współpracy z regulatorami z sygnałem sterującym ciągłym, 2-stawnym lub 3-stawnym.

Funkcje i działanie

Ustawienia fabryczne

• Sterowanie: 0…10 V
• Kierunek obrotu: zgodny z ruchem wskazówek zegara

Sterowanie i sygnały

• Wejście Y/Y1+: 0(2)…10 V DC / 0(4)…20 mA lub 0 V AC/DC / 24 V AC/DC „otwórz”.
• Wejście Y2+: 0 V AC/DC / 24 V AC/DC „zamknij”.
• Sygnał położenia U: 0(2)…10 V DC (wyjście proporcjonalne do kąta obrotu); maks. prąd wyjściowy ±1 mA.
• Rozdzielczość pozycjonowania: 250 kroków przy 90° (dla 0(2)…10 V / 0(4)…20 mA).

Wskazanie położenia i ograniczenie kąta

• Wskazanie mechaniczne: kąt obrotu wskazywany za pomocą wskaźnika położenia.
• Ograniczenie kąta obrotu: mechaniczne, ze skokiem co 5°.

Przełączniki pomocnicze (A i B)

W modelu GAP196.1E punkty przełączenia przełączników pomocniczych A i B mogą być ustawiane niezależnie w zakresie 5°…90°, ze skokiem co 5°.

• Prąd nominalny (rez./ind.): 6 A / 2 A
• Napięcie przełączane: 24…230 V AC (tylko 24 V AC lub 230 V AC)

Podłączenie elektryczne i okablowanie

• G (czerwony): potencjał systemowy 24 V AC / 24 V DC
• G0 (czarny): masa systemowa
• Y2 (pomarańczowy): 0 V AC/DC, 24 V AC/DC „zamknij”
• Y/Y1 (szary): 0(2)…10 V DC / 0(4)…20 mA lub 0 V AC/DC, 24 V AC/DC „otwórz”
• U (różowy): sygnał położenia 0(2)…10 V DC

Zaciski przełączników pomocniczych:

• Przełącznik A: Q11/S1 (wejście), Q12/S2 (styk normalnie zwarty), Q14/S3 (styk normalnie otwarty)
• Przełącznik B: Q21/S4 (wejście), Q22/S5 (styk normalnie zwarty), Q24/S6 (styk normalnie otwarty)

Dane techniczne

• Napięcie zasilania / częstotliwość: 24 V AC/DC ±20% / 50/60 Hz
• Pobór mocy (w ruchu): 30 VA / 22 W
• Pobór mocy (w stanie trzymania): 5 W
• Nominalny moment obrotowy: 6 Nm
• Moment maksymalny (zblokowanie): 18 Nm
• Nominalny / maksymalny kąt obrotu: 90° / maks. 95° ±2°
• Czas przebiegu dla 90°: 2 s
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II
• Temperatura pracy: -32…+50°C
• Temperatura transportu i składowania: -32…+70°C
• Wilgotność (bez kondensacji): < 95% r.h.
• Wymiary (szer. x dług. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy (okrągła): 6,4…20,5 mm
• Oś przepustnicy (kwadratowa): 6,4…13 mm
• Min. długość osi: 20 mm
• Masa (bez opakowania): 1,260 kg

Dostawa i uwagi

• Poszczególne elementy, takie jak wskaźnik położenia i inne elementy montażowe siłownika, dostarczane są oddzielnie (nie są zamontowane na siłowniku).
• Przy instalowaniu i pracy w cichych środowiskach zaleca się sprawdzenie odpowiedzi akustycznej siłownika w danej aplikacji (połączenia z urządzeniami pomiarowymi i regulacyjnymi mogą powodować niepożądany hałas wynikający z ustawień roboczych).

Podsumowanie

Siemens GAP196.1E to bardzo szybki siłownik obrotowy 24 V AC/DC do przepustnic powietrza, oferujący 6 Nm i 2 s / 90°, z mechanicznie nastawianym zakresem pracy oraz sygnałem sprzężenia zwrotnego 0(2)…10 V. Dwa niezależnie nastawiane przełączniki pomocnicze (A i B) umożliwiają realizację dodatkowych funkcji w aplikacjach wentylacyjnych, w których liczy się szybka reakcja układu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską oraz lokalnymi przepisami.
• Montaż, podłączenie, uruchomienie i regulację należy wykonywać wyłącznie zgodnie z dokumentacją producenta oraz właściwymi schematami połączeń.
• Siłownik GAP196.1E jest urządzeniem niskonapięciowym z zasilaniem 24 V AC/DC (SELV/PELV). Nieprawidłowe zasilanie lub błędne okablowanie może spowodować uszkodzenie urządzenia albo nieprawidłową pracę instalacji.
• Podłączenie obwodów z napięciem 230 V AC może wykonywać wyłącznie wykwalifikowany personel. Dopuszczalne napięcia na przełącznikach pomocniczych należy bezwzględnie sprawdzić w dokumentacji i schematach połączeń producenta.
• Nie wolno otwierać obudowy siłownika. Otwieranie urządzenia może spowodować zagrożenie bezpieczeństwa oraz uszkodzenie produktu.
• Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani nie układać kabli w wodzie.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z instrukcją producenta. Stopień ochrony IP54 obowiązuje przy montażu zgodnym z dokumentacją.
• W przypadku montażu w miejscach narażonych na wpływy atmosferyczne lub wilgoć należy stosować odpowiednie akcesoria ochronne przewidziane przez producenta.
• Produkt jest siłownikiem obrotowym ze sprężyną powrotną. Podczas montażu, regulacji, sterowania ręcznego i prac serwisowych należy uwzględnić możliwość samoczynnego ruchu elementu napędowego.
• Zakres roboczy i punkty przełączenia przełączników pomocniczych należy ustawiać wyłącznie w granicach przewidzianych przez producenta. Nieprawidłowa nastawa może prowadzić do błędnej pracy układu.
• Praca urządzenia jest dopuszczalna w warunkach określonych przez producenta: temperatura pracy od -32 do +50°C, wilgotność poniżej 95% bez kondensacji.
• W cichych środowiskach pracy należy uwzględnić możliwość występowania niepożądanego hałasu zależnego od współpracujących czujników i regulatorów.
