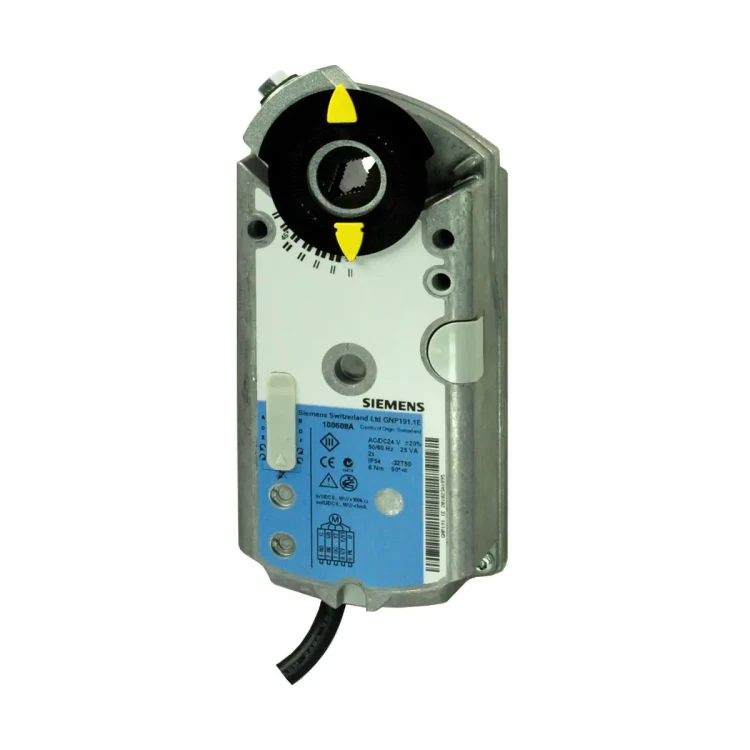

GNP191.1E Szybki siłownik obrotowy z funkcją bezpieczeństwa, 6 [Nm], 2-/3-stawny / 0..10 [V] DC / 4..20 [mA], 24 [V] AC/DC, 2 [s]

GNP191.1E to szybki, obrotowy siłownik do przepustnic powietrza z serii Siemens OpenAir™, zasilany 24 V AC/DC i przeznaczony do regulacji 2-stawnej, 3-stawnej lub ciągłej. Oferuje nominalny moment obrotowy 6 Nm oraz bardzo krótki czas przebiegu 2 s (dla 90° przy 50 Hz). Siłownik posiada elektroniczny mechanizm powrotny, samocentrujący adapter osi oraz mechanicznie nastawiany zakres roboczy 0…90°. Fabrycznie wyposażony jest w kabel przyłączeniowy o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GNP191.1E
• Seria: OpenAir™
• Typ: szybki siłownik obrotowy do przepustnic powietrza z funkcją bezpieczeństwa
• Zasilanie: 24 V AC/DC ±20%, 50/60 Hz
• Tryby sterowania: ciągłe, 2-stawne lub 3-stawne (wybór przełącznikami DIL)
• Nominalny moment obrotowy: 6 Nm
• Czas przebiegu (90°): 2 s (50 Hz)
• Nominalny kąt obrotu / maks. kąt obrotu: 90° / maks. 95° ±2°
• Ograniczenie kąta obrotu: mechaniczne, co 5°
• Wskaźnik położenia: mechaniczny + wyjście sygnału położenia U = 0…10 V
• Adapter osi: samocentrujący
• Kabel przyłączeniowy: fabryczny, 0,9 m (przekrój 0,75 mm²)
• Stopień ochrony: IP54

Zastosowanie

• Do przepustnic powietrza o powierzchni ok. 1 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych wymagających bardzo szybkiej regulacji (np. dygestoria laboratoryjne).
• Do współpracy z regulatorami z sygnałem sterującym ciągłym, 2-stawnym lub 3-stawnym.

Funkcje i działanie

Tryby sterowania (przełączniki DIL)

• Sterowanie ciągłe: sygnał wejściowy 0(2)…10 V DC lub 0(4)…20 mA.
• Sterowanie 2-stawne: sygnał 0 V / 24 V AC/DC.
• Sterowanie 3-stawne: sygnały „otwórz” i „zamknij” 0 V / 24 V AC/DC.

Wskazanie położenia

• Mechaniczne: kąt obrotu wskazywany za pomocą wskaźnika położenia.
• Elektryczne: wyjście U = 0…10 V DC proporcjonalne do kąta obrotu (sygnał U zależy od położenia przełącznika kierunku obrotu).

Zakres pracy i ograniczenie kąta

• Zakres roboczy: nastawiany mechanicznie w zakresie 0…90°.
• Ograniczenie kąta obrotu: mechaniczne, z krokiem co 5°.

Podłączenie elektryczne i okablowanie

• Zasilanie: 24 V AC/DC (SELV/PELV) – zaciski/przewody G oraz G0.
• Sygnał sterujący Y/Y1: 0(2)…10 V DC / 0(4)…20 mA lub 0/24 V AC/DC „otwórz”.
• Sygnał sterujący Y2: 0/24 V AC/DC „zamknij”.
• Sygnał położenia U: 0(2)…10 V DC, maks. prąd wyjściowy ±1 mA.

Oznaczenia przewodów (siłownik)

• G (nr 1, czerwony): potencjał systemowy 24 V AC / 24 V DC
• G0 (nr 2, czarny): masa systemowa
• Y2 (nr 7, pomarańczowy): sygnał ster. 0 V / 24 V AC/DC „zamknij”
• Y/Y1 (nr 8, szary): sygnał ster. 0(2)…10 V DC / 0(4)…20 mA lub 0 V / 24 V AC/DC „otwórz”
• U (nr 9, różowy): sygnał położenia 0(2)…10 V DC

Dane techniczne

• Napięcie zasilające / częstotliwość: 24 V AC/DC ±20% / 50/60 Hz
• Pobór mocy (w ruchu): 20 VA / 13 W
• Pobór mocy (w stanie trzymania): 5 W
• Nominalny moment obrotowy: 6 Nm
• Maks. moment (zblokowanie): 18 Nm
• Czas przebiegu dla 90°: 2 s (50 Hz)
• Rozdzielczość pozycjonowania: 250 kroków przy 90°
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II
• Temperatura pracy: -32…+50°C
• Temperatura transportu/składowania: -32…+70°C
• Wilgotność (bez kondensacji): < 95% r.h.
• Wymiary (szer. × dł. × wys.): 81 × 192 × 63 mm
• Oś przepustnicy: okrągła 6,4…20,5 mm; kwadratowa 6,4…13 mm
• Minimalna długość osi: 20 mm
• Masa (bez opakowania): 1,230 kg

Uwagi eksploatacyjne

Przy instalowaniu i pracy siłowników obrotowych GNP.. w cichych środowiskach należy sprawdzić odpowiedź akustyczną siłownika współpracującego z urządzeniami pomiarowymi i regulacyjnymi. Połączenie z różnymi czujnikami i regulatorami może powodować niepożądany hałas podczas pracy wynikający z ustawień roboczych, niezależnie od producenta urządzenia.

Podsumowanie

Siemens GNP191.1E to szybki siłownik do przepustnic powietrza z zasilaniem 24 V AC/DC, momentem 6 Nm i czasem przebiegu 2 s. Obsługa sterowania ciągłego, 2-stawnego i 3-stawnego, sygnał położenia 0…10 V, samocentrujący adapter osi oraz mechanicznie ograniczany kąt obrotu czynią go praktycznym rozwiązaniem do aplikacji wentylacyjnych wymagających bardzo szybkiej regulacji.
