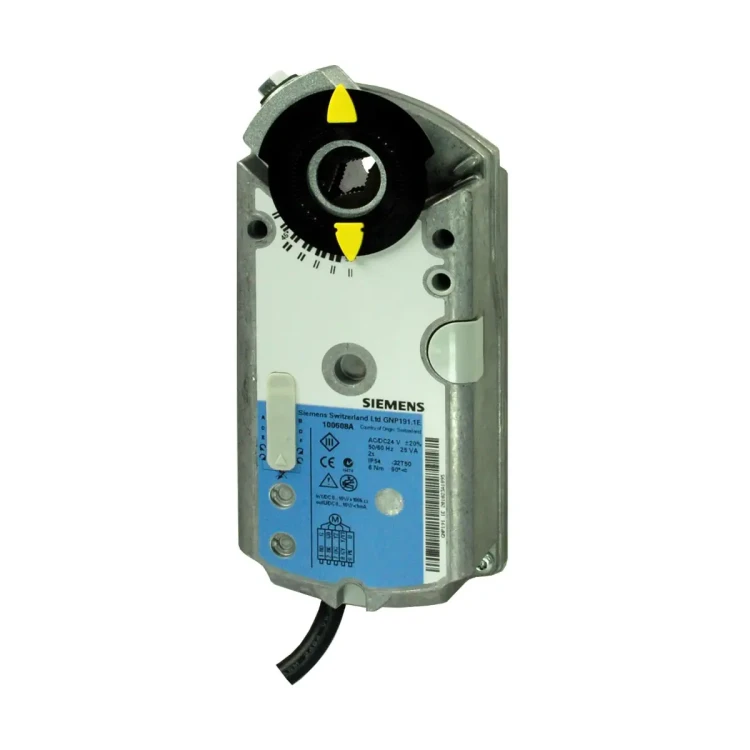

GNP196.1E Szybki siłownik obrotowy z funkcją bezpieczeństwa, 6 [Nm], 2-/3-stawny / 0..10 [V] DC / 4..20 [mA], 24 [V] AC/DC, 2 [s], 2 styki pomocnicze

GNP196.1E to szybki, obrotowy siłownik do przepustnic powietrza Siemens (OpenAir™) z funkcją bezpieczeństwa realizowaną przez elektroniczny mechanizm powrotny. Pracuje z zasilaniem 24 V AC/DC i obsługuje sterowanie 2-stawne, 3-stawne lub ciągłe (m.in. 0(2)…10 V / 0(4)…20 mA). Oferuje moment 6 Nm i bardzo krótki czas przebiegu 2 s dla 90°, a dzięki samocentrującemu adapterowi osi umożliwia szybki montaż na osi przepustnicy. Model GNP196.1E posiada nastawiane przełączniki pomocnicze do realizacji dodatkowych funkcji oraz fabrycznie zamontowany przewód o długości 0,9 m.

Najważniejsze cechy

• Producent: Siemens
• Model: GNP196.1E
• Seria: OpenAir™
• Typ: szybki siłownik obrotowy do przepustnic powietrza z funkcją bezpieczeństwa
• Zasilanie: 24 V AC/DC ±20%, 50/60 Hz (SELV/PELV)
• Sposób sterowania: 2-stawne, 3-stawne lub ciągłe
• Moment nominalny: 6 Nm
• Czas przebiegu (90°): 2 s (50 Hz)
• Mechaniczna nastawa zakresu pracy: 0…90° (ograniczanie co 5°)
• Kąt nominalny / maksymalny: 90° / maks. 95° ±2°
• Wyjście sygnału położenia: U = 0(2)…10 V DC (proporcjonalnie do kąta obrotu)
• Przełączniki pomocnicze: nastawiane, zakres 5°…90° (skok 5°)
• Stopień ochrony: IP54
• Przewód przyłączeniowy: fabryczny, 0,9 m; przekrój 0,75 mm²

Zastosowanie

• Do przepustnic powietrza o powierzchni ok. 1 m² (zależnie od tarcia).
• Do instalacji wentylacyjnych wymagających szybkiej regulacji, np. w dygestoriach laboratoryjnych.
• Do współpracy z regulatorami z sygnałem sterującym ciągłym, 2-stawnym lub 3-stawnym.

Funkcje i działanie

Ustawienia fabryczne

• Sterowanie: 0…10 V
• Kierunek obrotu: zgodny z ruchem wskazówek zegara
• Funkcja bezpieczeństwa: obrót przeciwnie do kierunku obrotu wskazówek zegara

Wskazanie położenia

• Mechaniczne: kąt obrotu wskazywany za pomocą wskaźnika położenia.
• Elektryczne: napięcie wyjściowe U = 0…10 V wytwarzane proporcjonalnie do kąta obrotu (sygnał U zależny od ustawienia kierunku obrotu).

Ograniczenie kąta obrotu

• Kąt obrotu osi adaptera może być ograniczony mechanicznie ze skokiem co 5° (zakres roboczy 0…90°).

Przełączniki pomocnicze (GNP196.1E)

• Dwa przełączniki pomocnicze (A i B) z punktami przełączenia nastawianymi niezależnie w zakresie 5°…90°, ze skokiem 5°.

Uwaga dotycząca hałasu w cichych środowiskach

Przy instalowaniu i pracy siłowników obrotowych GNP.. w cichych środowiskach należy sprawdzić odpowiedź akustyczną siłownika współpracującego z urządzeniami pomiarowymi i regulacyjnymi. Połączenie z różnymi czujnikami różnicy ciśnienia, czujnikami i regulatorami może powodować niepożądany hałas podczas pracy wynikający z ustawień roboczych, niezależnie od producenta urządzenia.

Podłączenie elektryczne (oznaczenia przewodów)

• G (1, czerwony): potencjał systemowy 24 V AC / 24 V DC
• G0 (2, czarny): masa systemowa
• Y2 (7, pomarańczowy): sygnał sterujący 0 V AC/DC, 24 V AC/DC „zamknij”
• Y/Y1 (8, szary): 0(2)…10 V DC / 0(4)…20 mA lub 0 V AC/DC, 24 V AC/DC „otwórz”
• U (9, różowy): sygnał położenia 0(2)…10 V DC

Przełączniki pomocnicze – przewody (GNP196.1E)

• Q11 (S1, szary/czerwony): przełącznik A – wejście
• Q12 (S2, szary/niebieski): przełącznik A – styk normalnie zwarty
• Q14 (S3, szary/różowy): przełącznik A – styk normalnie otwarty
• Q21 (S4, czarny/czerwony): przełącznik B – wejście
• Q22 (S5, czarny/niebieski): przełącznik B – styk normalnie zwarty
• Q24 (S6, czarny/różowy): przełącznik B – styk normalnie otwarty

Dane techniczne

• Zasilanie / częstotliwość: 24 V AC/DC ±20% / 50/60 Hz
• Pobór mocy: 20 VA / 13 W (w ruchu), 5 W (w stanie trzymania)
• Moment nominalny: 6 Nm
• Moment maksymalny (zblokowanie): 18 Nm
• Kąt obrotu: 90° (nominalny), maks. 95° ±2°
• Czas przebiegu dla 90°: 2 s (50 Hz)
• Wejście Y/Y1+ (przewody 8–2): 0(2)…10 V DC / 0(4)…20 mA lub 0/24 V AC/DC „otwórz”
• Rozdzielczość pozycjonowania: 250 kroków przy 90°
• Maks. dopuszczalne napięcie wejściowe: 24 V AC/DC ±20%
• Wejście Y2+ (przewody 7–2): 0/24 V AC/DC „zamknij”
• Wyjście U (przewody 9–2): 0(2)…10 V DC; maks. prąd: ±1 mA
• Przełączniki pomocnicze – prąd nominalny rez./ind.: 6 A / 2 A
• Przełączniki pomocnicze – napięcie przełączane: 24…230 V AC (tylko 24 V AC lub 230 V AC)
• Zakres nastaw przełączników pomocniczych: 5°…90° (skok 5°)
• Stopień ochrony: IP54
• Klasa izolacji (EN 60730): II (dla 230 VAC, przełączniki pomocnicze)
• Warunki środowiskowe: -32…+50°C (praca), -32…+70°C (transport); wilgotność <95% r.h. (bez kondensacji)
• Wymiary (szer. x dług. x wys.): 81 x 192 x 63 mm
• Oś przepustnicy: okrągła 6,4…20,5 mm; kwadratowa 6,4…13 mm
• Min. długość osi: 20 mm
• Masa (bez opakowania): 1,230 kg

Dostawa

Poszczególne elementy, takie jak wskaźnik położenia i inne elementy montażowe siłownika, dostarczane są oddzielnie, tzn. nie są zamontowane na siłowniku.

Podsumowanie

Siemens GNP196.1E to bardzo szybki siłownik obrotowy 24 V AC/DC o momencie 6 Nm i czasie przebiegu 2 s, przeznaczony do precyzyjnej regulacji przepustnic w instalacjach wentylacyjnych, także tam, gdzie kluczowa jest dynamika działania (np. dygestoria). Zintegrowana funkcja bezpieczeństwa, sygnał zwrotny położenia 0(2)…10 V, mechaniczne ograniczanie kąta pracy oraz nastawiane przełączniki pomocnicze (A i B) zapewniają elastyczność integracji z automatyką HVAC.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie należy utylizować jako zużyty sprzęt elektroniczny zgodnie z odpowiednią Dyrektywą Europejską; nie wolno wyrzucać go wraz z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami.
• Montaż, podłączenie, okablowanie i uruchomienie należy wykonywać zgodnie z dokumentacją producenta. Instrukcję należy przechowywać wraz z siłownikiem lub dokumentacją instalacji.
• Siłownik jest zasilany napięciem 24 V AC/DC (SELV/PELV). Należy stosować wyłącznie dopuszczone napięcie zasilające zgodne z dokumentacją producenta.
• Model GNP196.1E wyposażony jest w przełączniki pomocnicze. Podłączenie przełączników pomocniczych do napięcia 230 V AC może wykonywać wyłącznie wykwalifikowany personel. Należy przestrzegać dopuszczalnych napięć i schematów połączeń podanych przez producenta.
• Nie wolno otwierać obudowy siłownika. Otwieranie urządzenia może spowodować uszkodzenie produktu oraz zagrożenie dla bezpieczeństwa użytkownika.
• Nie dopuszczać do kontaktu przewodów podłączeniowych z wodą ani nie układać kabli w wodzie.
• Urządzenie należy montować wyłącznie w dopuszczalnej pozycji montażu i zgodnie z instrukcją montażu. Stopień ochrony IP54 jest zachowany przy montażu zgodnym z dokumentacją producenta.
• W przypadku montażu w miejscu narażonym na wpływy atmosferyczne lub zawilgocenie należy stosować odpowiednie akcesoria ochronne przewidziane przez producenta, np. osłonę pogodową ASK75.3.
• Siłownik posiada funkcję bezpieczeństwa z elektronicznym mechanizmem powrotnym. Przy zaniku zasilania napęd przemieszcza się do położenia bezpieczeństwa, dlatego podczas montażu, regulacji i serwisu należy uwzględnić możliwość samoczynnego ruchu elementu wykonawczego.
• Zakres obrotu oraz punkty przełączenia przełączników pomocniczych należy ustawiać wyłącznie zgodnie z dokumentacją producenta. Nieprawidłowe ustawienie może spowodować nieprawidłową pracę instalacji.
