GPC126.1A Siłownik obrotowy ze sprężyną powrotną, 4 [Nm], 2-stawny, 24 [V] AC/DC, 60/15 [s], 2 styki pomocnicze

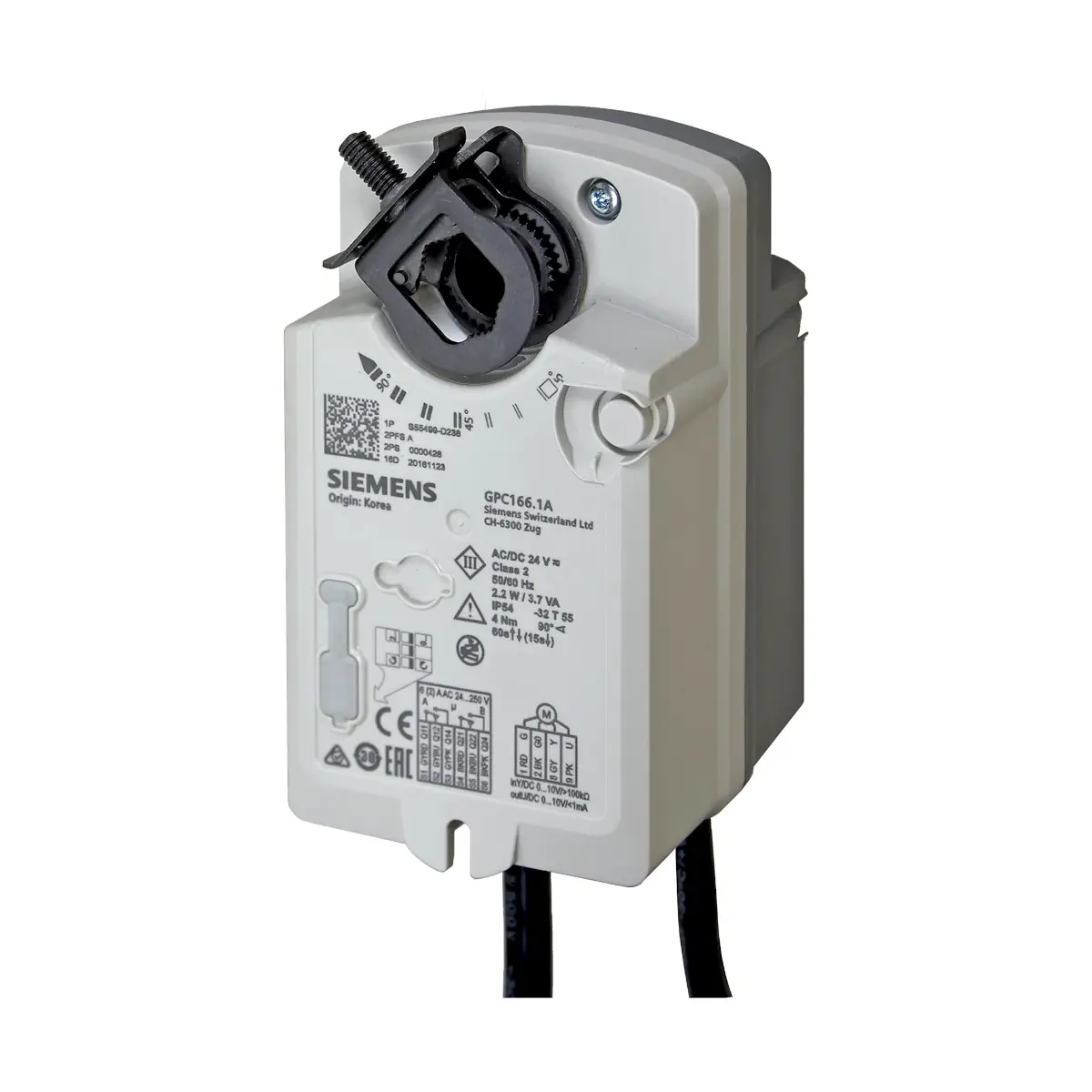

GPC126.1A to siłownik do przepustnic powietrza ze sprężyną powrotną (OpenAir™) o nominalnym momencie 4 Nm, przeznaczony do sterowania otwórz–zamknij w instalacjach wentylacyjnych i klimatyzacyjnych. Siłownik zasilany jest 24 V AC lub 24…48 V DC i posiada funkcję awaryjną – w przypadku zaniku zasilania sprężyna automatycznie przestawia przepustnicę do zdefiniowanego położenia awaryjnego. Wersja GPC126.1A wyposażona jest w fabrycznie montowany przewód 0,9 m, mechaniczny wskaźnik położenia oraz 2 przełączniki pomocnicze.

Najważniejsze cechy

• Producent: Siemens
• Model: GPC126.1A
• Nr magazynowy: S55499-D234
• Typ: siłownik obrotowy do przepustnic powietrza ze sprężyną powrotną
• Sterowanie: otwórz–zamknij
• Zasilanie: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24…48 V DC ±20% (19,2…57,6 V DC)
• Moment nominalny: 4 Nm
• Kąt obrotu nominalny: 90°
• Maks. kąt obrotu (ograniczony mechanicznie): 95° ± 2°
• Czas przebiegu 90° (zasilanie): 60 s
• Czas przebiegu 90° (sprężyna, brak zasilania): 15 s
• Wskaźnik położenia: mechaniczny
• Przełączniki pomocnicze: 2 szt., punkty przełączeń 5° / 85° (położenia niezmienne)
• Stopień ochrony obudowy: IP54
• Przewód podłączeniowy: 0,9 m, przekrój 0,75 mm²

Zastosowanie

• Do wysterowania przepustnic powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, które po utracie zasilania muszą przejść w zdefiniowane położenie awaryjne.
• Do przepustnic o powierzchni do 0,6 m² (w zależności od tarcia).
• Do przepustnic strefowych regulujących przepływ powietrza w kanałach wentylacyjnych.
• Miejsce montażu: wewnątrz pomieszczeń, chronione przed czynnikami atmosferycznymi.

Funkcje i działanie

Sprężyna powrotna (funkcja awaryjna)

• Po podaniu zasilania siłownik ustawia przepustnicę w wymaganym położeniu, jednocześnie napinając sprężynę powrotną.
• W przypadku przerwy w zasilaniu sprężyna automatycznie przestawia przepustnicę do zdefiniowanego położenia awaryjnego.
• Wstępne naprężenie sprężyny 5° wspiera pewne zamknięcie przepustnicy.

Napęd i praca w położeniach krańcowych

• Bezszczotkowy silnik prądu stałego zapewnia niezawodne działanie niezależnie od obciążenia.
• Siłowniki nie wymagają wyłącznika w pozycji końcowej – są odporne na przeciążenia i po osiągnięciu pozycji końcowej pozostają bez ruchu.
• Przekładnie są bezobsługowe i charakteryzują się niskim poziomem hałasu.

Kierunek obrotu

• Kierunek obrotu: zgodny (cw) lub przeciwny (ccw) do ruchu wskazówek zegara – w zależności od pozycji zamontowania na osi przepustnicy oraz rodzaju sterowania.

Przełączniki pomocnicze (2 szt.)

• Punkty przełączeń: 5° / 85° (położenia niezmienne).
• Napięcie przełączane: 24…250 V AC / 12…30 V DC.
• Obciążalność styków:
  • AC: 6 A (rez.), 2 A (ind.), min. 10 mA
  • DC 30 V: 4 A (rez.), 2 A (ind.), min. 10 mA
  • DC 60 V: 0,8 A (rez.), 0,5 A (ind.), min. 10 mA
• Wytrzymałość elektryczna przełączników względem obudowy: 4 kV AC.
• Siłownika nie można doposażyć w przełączniki pomocnicze na obiekcie.

Podłączenie elektryczne i okablowanie

• Długość kabla: 0,9 m
• Przekrój: 0,75 mm²
• Sterowanie otwórz–zamknij (zasilanie / sygnał): 24 V AC / 24…48 V DC / 0 V na przewodach G–G0
• Oznaczenia przewodów (siłownik, 24 V AC / 24…48 V DC):
  • G (kod 1, kolor czerwony) – potencjał systemowy 24 V AC / 24…48 V DC
  • G0 (kod 2, kolor czarny) – neutralny systemowy
• Oznaczenia przewodów (przełączniki pomocnicze):
  • Q11 / S1 – szary/czerwony (wejście przełącznika A)
  • Q12 / S2 – szary/niebieski (A, styk normalnie zamknięty)
  • Q14 / S3 – szary/różowy (A, styk normalnie otwarty)
  • Q21 / S4 – czarny/czerwony (wejście przełącznika B)
  • Q22 / S5 – czarny/niebieski (B, styk normalnie zamknięty)
  • Q24 / S6 – czarny/różowy (B, styk normalnie otwarty)

Dane techniczne

• Zasilanie: 24 V AC ±20% (19,2…28,8 V AC), 50/60 Hz lub 24…48 V DC ±20% (19,2…57,6 V DC)
• Pobór mocy w ruchu: 4,3 VA / 2,7 W
• Pobór mocy w trzymaniu: 2,6 VA / 1,5 W
• Moment nominalny: 4 Nm
• Kąt obrotu nominalny: 90°
• Maks. kąt obrotu: 95° ± 2°
• Czas przebiegu 90° (zasilanie): 60 s
• Czas przebiegu 90° (sprężyna): 15 s
• Cykl pracy: 100%
• Trwałość mechaniczna: 100 000 cykli
• Poziom mocy dźwięku: siłownik 40 dB(A), sprężyna powrotna 60 dB(A)
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa (wg EN 60730): III
• Warunki pracy: -32…+55°C, <95% r.h. (bez kondensacji)
• Warunki transportu: -32…+70°C, <95% r.h. (bez kondensacji)
• Warunki składowania: -32…+50°C, <95% r.h. (bez kondensacji)
• Oś przepustnicy: okrągła 8…15 mm / czworokątna 6…11 mm
• Min. długość osi: 20 mm
• Twardość osi: <300 HV
• Masa (bez opakowania): maks. 0,8 kg (z przełącznikami pomocniczymi)

Montaż

• Proste i pewne mocowanie na osi przepustnicy; siłownik dostarczany jest ze wspornikiem mocującym.
• Dobór osi przepustnicy: okrągła 8…15 mm lub czworokątna 6…11 mm, min. długość 20 mm.
• Miejsce montażu: wewnątrz pomieszczeń, chronione przed czynnikami atmosferycznymi.

Podsumowanie

Siemens GPC126.1A to kompaktowy siłownik do przepustnic powietrza o momencie 4 Nm, z zasilaniem 24 V AC / 24…48 V DC i sterowaniem otwórz–zamknij. Sprężyna powrotna zapewnia przejście do położenia awaryjnego po zaniku zasilania, a dwa przełączniki pomocnicze (stałe punkty 5° / 85°) umożliwiają realizację dodatkowych funkcji automatyki. Stopień ochrony IP54, fabryczny przewód 0,9 m oraz solidna, bezobsługowa konstrukcja sprawiają, że jest to praktyczne rozwiązanie do przepustnic strefowych w systemach HVAC.
