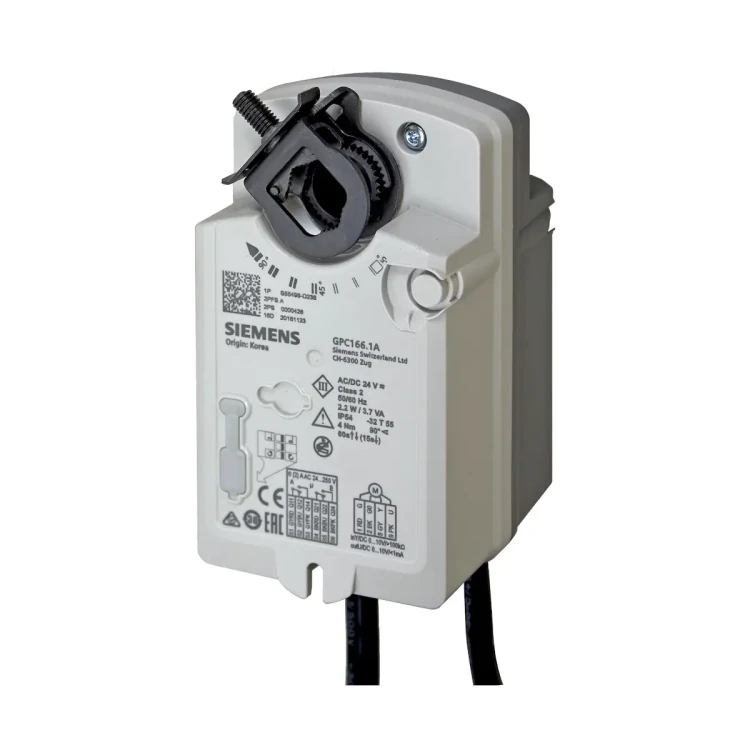

GPC166.1A Siłownik obrotowy ze sprężyną powrotną, 4 [Nm], 0..10 [V], 24 [V] AC/DC, 60/15 [s], 2 styki pomocnicze

GPC166.1A to obrotowy siłownik do przepustnic powietrza ze sprężyną powrotną z serii Siemens OpenAir™, przeznaczony do pracy w instalacjach wentylacji i klimatyzacji tam, gdzie po zaniku zasilania przepustnica musi zostać ustawiona w zdefiniowanym położeniu awaryjnym. Siłownik pracuje z momentem 4 Nm, jest zasilany 24 V AC (SELV/PELV) lub 24…48 V DC i oferuje sterowanie ciągłe 0/2…10 V DC wraz z elektrycznym sygnałem zwrotnym położenia. Wersja GPC166.1A wyposażona jest dodatkowo w 2 przełączniki pomocnicze do realizacji funkcji dodatkowych.

Najważniejsze cechy

• Producent: Siemens
• Model: GPC166.1A
• Nr magazynowy: S55499-D238
• Typ: siłownik do przepustnic powietrza ze sprężyną powrotną (funkcja awaryjna)
• Sterowanie: ciągłe (wejście 0/2…10 V DC)
• Zasilanie: 24 V AC ±20% (50/60 Hz) lub 24…48 V DC ±20%
• Moment nominalny: 4 Nm
• Kąt obrotu: nominalnie 90° (maks. 95° ±2°, ograniczony mechanicznie)
• Sprężyna powrotna: powrót do położenia awaryjnego przy zaniku zasilania
• Czas przebiegu 90°: 60 s; powrót sprężyną (bez zasilania) 15 s
• Wstępne naprężenie sprężyny: 5° dla pewnego zamknięcia przepustnicy
• Wskaźnik położenia: mechaniczny + wyjście analogowe
• Sygnał zwrotny położenia: 0…10 V DC, proporcjonalnie do kąta obrotu
• Przełączniki pomocnicze: 2 szt., punkty przełączania 5° / 85° (położenia niezmienne)
• Stopień ochrony: IP54
• Przewód przyłączeniowy: fabryczny, 0,9 m, 0,75 mm²
• Dostawa: siłownik dostarczany ze wspornikiem mocującym

Zastosowanie

GPC166.1A jest przeznaczony do sterowania przepustnicami powietrza w instalacjach wentylacyjnych i klimatyzacyjnych, w których wymagane jest awaryjne przestawienie przepustnicy w przypadku przerwy w zasilaniu. Może pracować z przepustnicami o powierzchni do 0,6 m² (zależnie od tarcia).

Funkcje i działanie

Sprężyna powrotna (funkcja awaryjna)

• Po podłączeniu zasilania siłownik ustawia przepustnicę w wymaganym położeniu, jednocześnie naprężając sprężynę powrotną.
• W przypadku zaniku zasilania sprężyna automatycznie przestawia przepustnicę do zdefiniowanego położenia awaryjnego.

Sterowanie ciągłe i sygnał zwrotny położenia

• Wejście sterujące: 0/2…10 V DC.
• Wyjście położenia: 0…10 V DC, proporcjonalnie do kąta obrotu (maks. obciążenie wyjścia: ±1 mA DC).
• Siłownik posiada przełącznik DIL kierunku obrotu (cw/ccw); zależnie od ustawienia zmienia się zależność sygnału U od kierunku obrotu.

Trwałość i praca bez wyłączników krańcowych

• Bezszczotkowy silnik prądu stałego zapewnia niezawodne działanie niezależnie od obciążenia.
• Siłowniki są odporne na przeciążenia i nie wymagają wyłącznika w pozycji końcowej – po osiągnięciu pozycji krańcowej pozostają bez ruchu.
• Przekładnie bezobsługowe i o niskim poziomie hałasu.

Przełączniki pomocnicze (GPC166.1A)

• Liczba: 2 przełączniki pomocnicze
• Punkty przełączania: 5° / 85° (położenia niezmienne)
• Napięcie przełączane: 24…250 V AC / 12…30 V DC
• Obciążalność styków: 6 A (rez.), 2 A (ind.) przy AC; 4 A (rez.), 2 A (ind.) przy 30 V DC; 0,8 A (rez.), 0,5 A (ind.) przy 60 V DC
• Uwaga projektowa: siłownika nie można doposażyć w przełączniki pomocnicze na obiekcie.

Podłączenie elektryczne (wariant 24 V AC / 24…48 V DC)

• Zasilanie: G (czerwony, przewód 1) oraz G0 (czarny, przewód 2)
• Wejście sterujące: Y (szary, przewód 8) względem G0
• Wyjście położenia: U (różowy, przewód 9) względem G0
• Długość kabla: 0,9 m; przekrój: 0,75 mm²
• Zabezpieczenie wyjścia U przed błędnym okablowaniem: maks. 24 V AC / 24…48 V DC

Dane techniczne (GPC166.1A)

• Napięcie zasilające / częstotliwość: 24 V AC ±20% (19,2…28,8 V AC) / 50/60 Hz lub 24…48 V DC ±20% (19,2…57,6 V DC)
• Pobór mocy w ruchu: 3,7 VA / 2,2 W
• Pobór mocy trzymanie: 2,7 VA / 1,5 W
• Moment nominalny: 4 Nm
• Nominalny kąt obrotu: 90°
• Maksymalny kąt obrotu: 95° ±2°
• Czas przebiegu 90°: 60 s
• Czas powrotu sprężyną 90° (bez zasilania): 15 s
• Cykl pracy: 100%
• Trwałość mechaniczna: 100 000 cykli
• Poziom mocy dźwięku: siłownik 40 dB(A); sprężyna powrotna 60 dB(A)
• Wejście sterujące: 0/2…10 V DC; pobór prądu 0,1 mA; rezystancja wejściowa >100 kΩ; maks. dopuszczalne napięcie wejściowe 35 V DC
• Wyjście U: 0…10 V DC; maks. pobór prądu ±1 mA DC
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa wg EN 60730: III
• Warunki pracy: wewnątrz pomieszczeń, chronione przed czynnikami atmosferycznymi; -32…+55°C; <95% r.h. (bez kondensacji)
• Oś przepustnicy: okrągła 8…15 mm; czworokątna 6…11 mm; min. długość osi 20 mm; twardość <300 HV
• Masa (bez opakowania): maks. 0,8 kg (z przełącznikami pomocniczymi)

Montaż

• Proste i pewne mocowanie na osi przepustnicy.
• Siłownik dostarczany ze wspornikiem mocującym.

Podsumowanie

Siemens GPC166.1A to solidny siłownik do przepustnic powietrza z momentem 4 Nm, sprężyną powrotną i sterowaniem ciągłym 0/2…10 V DC, przeznaczony do zastosowań HVAC, w których liczy się pewna funkcja awaryjna oraz sygnał zwrotny położenia. Wbudowane 2 przełączniki pomocnicze (5° / 85°), IP54 i fabryczny przewód 0,9 m ułatwiają integrację z automatyką i montaż w praktycznych instalacjach.
