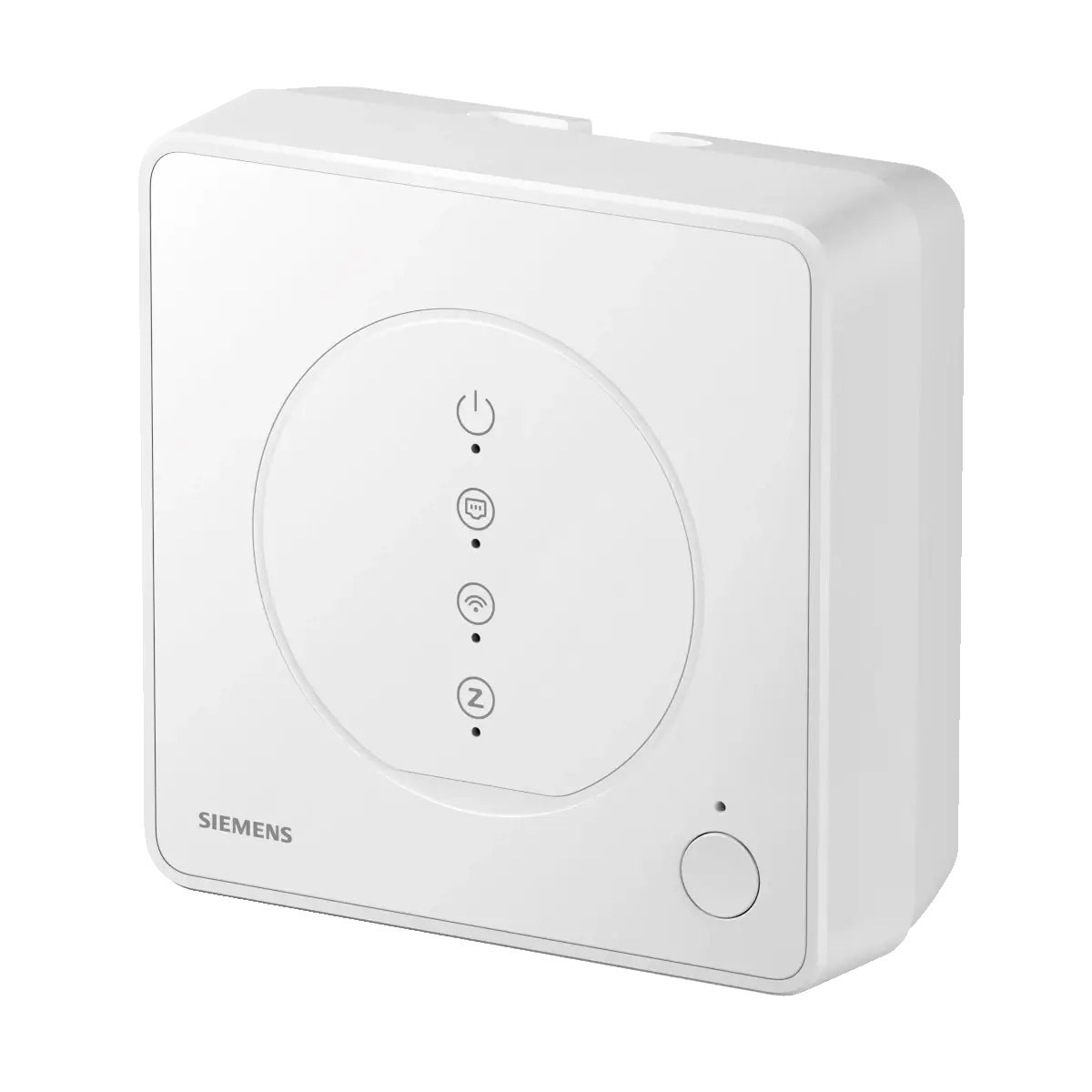

GTW100ZB Hub Connected Home

GTW100ZB to hub Siemens Connected Home, który pozwala stworzyć system Zigbee 3.0 i sterować podłączonymi urządzeniami Zigbee z poziomu aplikacji mobilnej Connected Home (Google Play™ / Apple App Store®). Urządzenie działa jako most pomiędzy Internetem a siecią Zigbee i obsługuje łączność Ethernet oraz WLAN. Hub jest zasilany z sieci AC 230 V poprzez zewnętrzny zasilacz (w komplecie) i posiada sygnalizację LED stanu zasilania oraz połączeń sieciowych.

Najważniejsze cechy

• Producent: Siemens
• Model: GTW100ZB
• Stock number: S55772-T109
• Rola w systemie: hub/centrala – most między Internetem a siecią Zigbee
• Standard Zigbee: Zigbee 3.0
• Łączność: Ethernet (RJ45) oraz WLAN

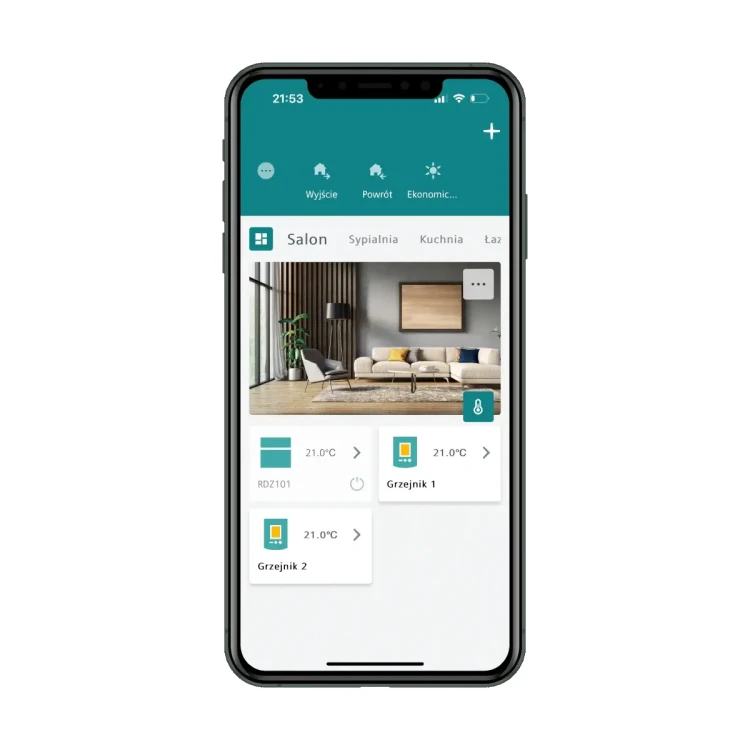

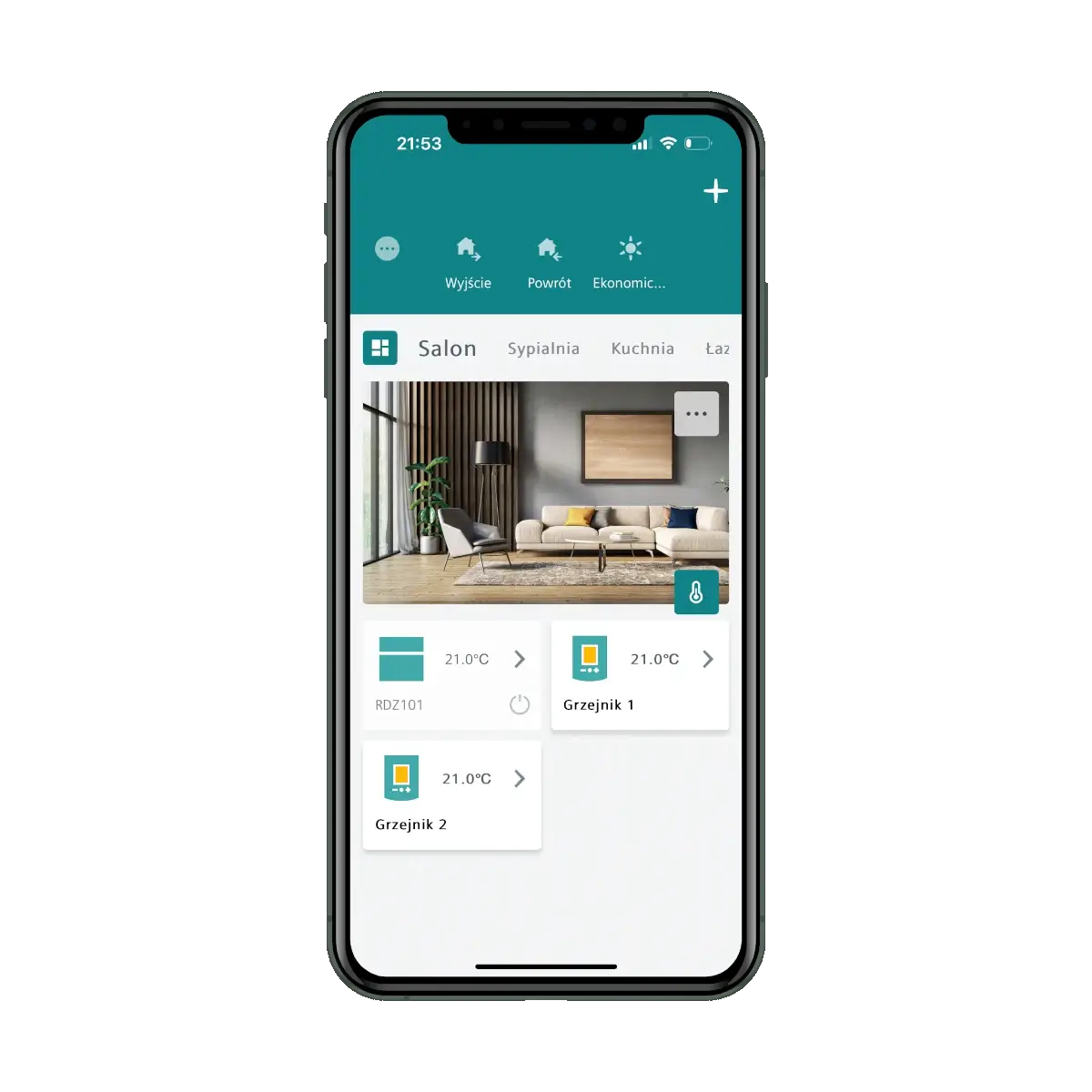

• Aplikacja: „Connected Home” (parowanie i sterowanie z poziomu aplikacji)
• Sygnalizacja: diody LED dla zasilania, Ethernet, WLAN i Zigbee
• Funkcje serwisowe: restart, reset z aplikacji, reset fabryczny (kasuje dane i konfigurację)
• Praca: urządzenie do użytku wewnątrz pomieszczeń

Zastosowanie

GTW100ZB jest częścią ekosystemu Siemens Connected Home. Współpracuje z aplikacją mobilną, umożliwiając dodawanie (parowanie) i zdalne sterowanie urządzeniami pracującymi w sieci Zigbee w typowych instalacjach domowych, takich jak:

• mieszkania,
• domy jednorodzinne.

Funkcje i działanie

Diody LED i obsługa

• Różne zachowania LED informują o stanie połączenia: zasilania, Ethernet, WLAN oraz Zigbee.
• LED sygnalizują także: restart urządzenia, reset z aplikacji, reset fabryczny.

Przyciski i reset

• Restart: naciśnij i przytrzymaj przycisk przez 10 s, aby zrestartować hub.
• Binding (parowanie z kontem w aplikacji): naciśnij i przytrzymaj przycisk przez 6 s. Proces parowania jest inicjowany z poziomu aplikacji; jego efektem jest dodanie huba do aplikacji.
• Factory reset hole: otwór resetu fabrycznego (kasowanie danych i listy urządzeń).

Zdalna konfiguracja i sterowanie

• Hub może być zdalnie konfigurowany z poziomu aplikacji mobilnej.
• Urządzenia w sieci Zigbee mogą być zdalnie sterowane z poziomu aplikacji mobilnej.
• Hub może zostać uruchomiony ponownie w przypadku awarii lub nieznanych błędów.
• Reset fabryczny usuwa wszystkie dane, w tym konfiguracje urządzeń i listę urządzeń.

Łączność i interfejsy

• Ethernet: 1 × RJ45; przewód CAT 5 lub CAT 5e (nieekranowany); 100BASE-TX (IEEE 802.3); 10/100 Mbps (auto-sensing)
• Zigbee: Zigbee 3.0; kanały 11…26; pasmo 2,4…2,485 GHz; maks. moc RF 12 dBm
• WLAN: tryb punktu dostępowego (Wireless access point); IEEE 802.11 b/g; kanały 1…13; pasmo 2,4…2,485 GHz; maks. moc RF 18 dBm
• Zasięg (bez przeszkód): min. 5 m

Dane techniczne

• Zasilanie huba: DC 5 V
• Pobór mocy huba: 5 W
• Stopień ochrony obudowy (hub): IP30 (z wyłączeniem zasilacza)
• Klasa bezpieczeństwa: zasilacz – Klasa II; hub – Klasa III
• Warunki pracy: 0…50°C; wilgotność 5…95% r.h. (bez kondensacji)
• Warunki transportu/składowania: -25…70°C; wilgotność 5…95% r.h. (bez kondensacji)
• Maks. wysokość pracy: < 3000 m
• Stopień zanieczyszczenia: 2
• Kategoria przepięciowa: II dla zasilacza oraz I dla huba
• Kolor obudowy: ivory white
• Wymiary (S × W × G): 92,0 × 92,3 × 37,2 mm
• Masa: 285 g (hub z pudełkiem, dokumentami i akcesoriami); 223,5 g (hub z akcesoriami: zasilacz i kabel USB)

Zasilacz sieciowy (w komplecie)

• Model zasilacza: SA68-050100V
• Napięcie wejściowe (znamionowe): AC 100…240 V
• Zakres pracy wejścia: AC 90…264 V
• Częstotliwość wejściowa: 47…63 Hz
• Prąd wejściowy: maks. 0,2 A (przy AC 100 V i maks. obciążeniu)
• Pobór mocy w trybie standby: ≤ 0,1 W (przy AC 230 V i bez obciążenia)
• Napięcie wyjściowe (znamionowe): 5 V
• Prąd wyjściowy (reprezentatywny): 1 A
• Zakres napięcia wyjściowego: DC 4,9…5,4 V
• Opóźnienie załączenia: maks. 3 s (przy AC 100 V i maks. obciążeniu)
• Długość przewodu zasilacza: 1,5 m

Zawartość opakowania

• GTW100ZB: 1 szt.
• Zasilacz: 1 szt.
• Kabel USB (tylko ładowanie): 1 szt.
• Instrukcja montażu: 1 szt.

Montaż i uruchomienie

• Umieść hub blisko gniazda zasilania oraz zapewnij miejsce, aby zasilacz dało się łatwo podłączyć i odłączyć.
• Zalecane umieszczenie: co najmniej 15 cm nad podłogą.
• Poprowadź przewody zasilania i Ethernet tak, aby unikać ryzyka potknięcia.
• Unikaj montażu na metalowych powierzchniach i w pobliżu źródeł zakłóceń; nie umieszczaj huba pod ani na routerze WLAN.
• Po ustawieniu urządzenia podłącz zasilacz; przed uruchomieniem upewnij się, że zasilanie i (opcjonalnie) Ethernet są podłączone prawidłowo.
• Dla spełnienia wymagań ekspozycji RF zachowaj odstęp 20 cm między urządzeniem a człowiekiem.

Podsumowanie

Siemens GTW100ZB to centrala systemu Connected Home, która łączy sieć Zigbee 3.0 z Internetem i umożliwia wygodne dodawanie oraz sterowanie urządzeniami Zigbee z aplikacji mobilnej. Obsługa Ethernet i WLAN, czytelna sygnalizacja LED, funkcje restartu oraz resetu (w tym fabrycznego) sprawiają, że jest to praktyczny element budowy stabilnego systemu smart home.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt GTW100ZB posiada oznaczenie CE i jest zgodny z dyrektywą radiową RED 2014/53/UE.
• Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Nie umieszczać produktu na zewnątrz budynku.
• Należy przestrzegać krajowych przepisów bezpieczeństwa oraz lokalnych przepisów dotyczących instalacji elektrycznych. Nieprzestrzeganie tych wymagań może prowadzić do obrażeń ciała i szkód materialnych.
• Hub należy instalować w pobliżu gniazda zasilania, z zachowaniem wystarczającej wolnej przestrzeni umożliwiającej łatwe podłączenie i odłączenie zasilacza.
• Urządzenie należy montować co najmniej 15 cm nad podłożem.
• Przewody zasilające i Ethernet należy prowadzić w sposób eliminujący ryzyko potknięcia.
• Produkt należy przechowywać poza zasięgiem osób, w tym dzieci, których możliwości fizyczne, sensoryczne lub umysłowe albo brak wiedzy i doświadczenia mogą uniemożliwiać bezpieczne użytkowanie bez nadzoru lub instruktażu.
• Nie umieszczać urządzenia wewnątrz lub w pobliżu metalu oraz źródeł energii radiowej, elektromagnetycznej lub zakłóceń. Nie instalować produktu pod routerem WLAN ani na nim.
• Nie stawiać urządzenia na powierzchniach metalowych.
• Nie montować urządzenia w pobliżu dużych konstrukcji metalowych ani elementów budowlanych z drobną siatką metalową, takich jak specjalistyczne szkło lub specjalny beton.
• Nie instalować urządzenia w miejscach narażonych na skapującą wodę, wilgoć lub nadmierne ciepło.
• Aby zachować zgodność z wymaganiami dotyczącymi ekspozycji na promieniowanie radiowe, należy utrzymywać odległość co najmniej 20 cm między urządzeniem a ciałem człowieka.
• Przed uruchomieniem należy upewnić się, że zasilacz oraz przewód Ethernet (jeśli jest używany) są prawidłowo podłączone.
• Urządzenie jest zasilane napięciem 5 V DC i powinno być używane wyłącznie z dostarczonym zasilaczem oraz przewodem USB przeznaczonym do modelu GTW100ZB.
• Zasilacz i przewód USB są przeznaczone wyłącznie do produktu GTW100ZB. Ich stosowanie z innymi produktami jest niedozwolone.
• Stopień ochrony obudowy huba wynosi IP30 (bez zasilacza), dlatego produkt nie jest zabezpieczony przed działaniem wody i nie nadaje się do stosowania w warunkach narażenia na zalanie lub strumienie wody.
• Produkt należy użytkować wyłącznie w zakresie temperatur pracy od 0°C do 50°C oraz przy wilgotności względnej 5…95% bez kondensacji.
• Nie wyrzucać produktu, opakowania ani ewentualnych baterii z odpadami komunalnymi. Przed utylizacją należy usunąć dane osobowe i przekazać produkt do odpowiedniego punktu zbiórki i recyklingu zgodnie z przepisami lokalnymi i krajowymi.
