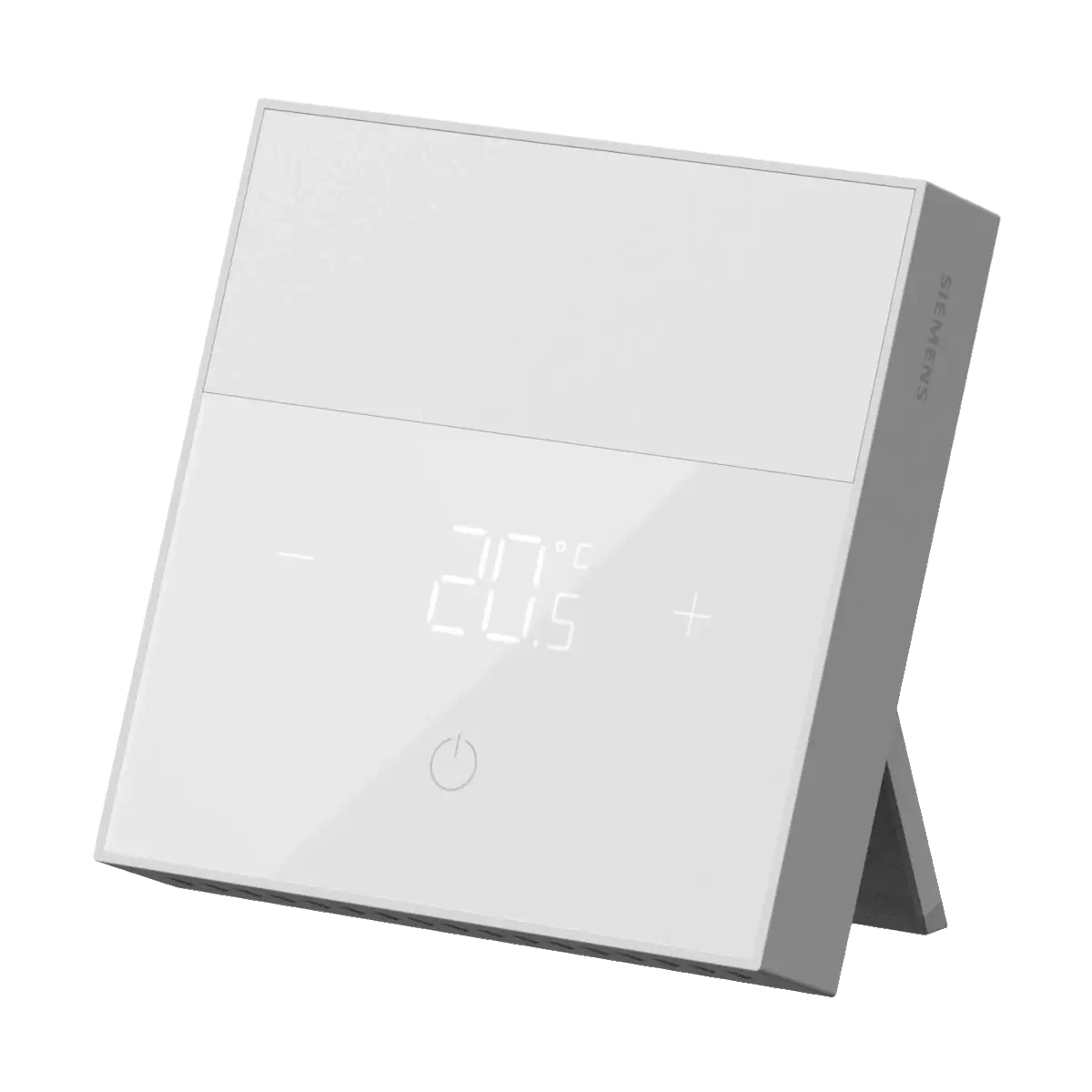

RDZ101ZB Termostat bezprzewodowy Connected Home

RDZ101ZB to bezprzewodowy termostat pokojowy z ekosystemu Siemens Connected Home, przeznaczony do regulacji temperatury w instalacjach grzewczych (heating-only). Urządzenie komunikuje się z Connected Home Hub poprzez sieć Zigbee i umożliwia tworzenie harmonogramów oraz zmianę parametrów sterowania z poziomu aplikacji mobilnej „Connected Home” (Google Play™ / Apple App Store®). Model RDZ101ZB jest zasilany bateryjnie i do sterowania odbiornikami HVAC wymaga bezprzewodowego modułu wyjściowego (np. RCR110.2ZB), który należy zamówić osobno.

Najważniejsze cechy

• Producent: Siemens
• Model: RDZ101ZB
• Typ: bezprzewodowy termostat pokojowy do systemów grzewczych
• Ekosystem: Siemens Connected Home
• Komunikacja: Zigbee (oparte o Zigbee 3.0)
• Sterowanie ogrzewaniem: 2-położeniowe / TPI (On/Off – wyjście realizowane przez moduł wyjściowy)
• Harmonogram i parametry: ustawiane w aplikacji „Connected Home”
• Wykrywanie otwartego okna
• Ochrona przeciwzamrożeniowa: tryb ochronny (Protection mode) 8°C
• Zasilanie: bateryjne DC 3 V (2 × 1,5 V AA – baterie alkaliczne)
• Aktualizacja firmware: przez Zigbee
• Montaż: ścienny lub na podstawce (table stand)

Zastosowanie

Termostat RDZ101ZB służy do sterowania temperaturą w pomieszczeniach w typowych aplikacjach, takich jak:

• mieszkania,
• domy jednorodzinne.

Może współpracować (w zależności od konfiguracji systemu Connected Home) z urządzeniami grzewczymi, takimi jak:

• zawory termiczne lub zawory strefowe,
• kotły gazowe lub olejowe,
• pompy ciepła,
• pompy obiegowe,
• ogrzewanie podłogowe,
• ogrzewanie sufitowe.

Funkcje i działanie

• Regulacja temperatury pomieszczenia na podstawie wbudowanego czujnika.
• Tryb pracy „On” / „Off” (w trybie „Off” aktywny jest tryb ochronny z ochroną przeciwzamrożeniową).
• Harmonogram ustawiany w aplikacji mobilnej.
• Podgląd aktualnej temperatury w pomieszczeniu.
• Tymczasowa zmiana nastawy (setpoint override) do najbliższego punktu przełączenia z harmonogramu.
• Ograniczenie minimalnej/maksymalnej nastawy temperatury (parametryzacja).
• Zdalna obsługa i monitoring przez aplikację.
• Wykrywanie otwartego okna.
• Ćwiczenie zaworu/pompy (valve/pump exercising).
• Reset do ustawień fabrycznych.
• Auto sleep w celu oszczędzania baterii.

Łączność i moduł wyjściowy

• Standard komunikacji: oparte o Zigbee 3.0 (MAC: IEEE 802.15.4)
• Pasma radiowe: 2,4…2,4835 GHz
• Maks. moc radiowa: 6 dBm
• Kanały Zigbee: 11…26
• Parowanie (pairing method): z GTW100ZB (Global Link Key)

RDZ101ZB do sterowania urządzeniami HVAC wymaga bezprzewodowego modułu wyjściowego (np. RCR110.2ZB). Wiązanie (binding) termostatu z modułem jest automatyczne, jeśli znajdują się w tym samym pomieszczeniu. Do jednego termostatu RDZ101ZB można przypisać maksymalnie 5 bezprzewodowych modułów wyjściowych.

Dane techniczne

• Zasilanie: DC 3 V (2 × 1,5 V AA – baterie alkaliczne)
• Szacowana żywotność baterii: 1 rok
• Zakres nastawy temperatury: 5…35°C
• Tryb ochronny (frost/protection): 8°C
• Dokładność czujnika (przy 25°C): < ±0,5 K
• Kalibracja temperatury: ±2,5 K
• Rozdzielczość nastaw i wskazań: 0,5°C (nastawy), 0,5°C (temperatura pomieszczenia)
• Stopień ochrony obudowy: IP30
• Klasa ochronności (EN 60730-1): III
• Kategoria przepięciowa: I
• Napięcie udarowe znamionowe: 330 V
• Warunki pracy: 0…50°C, < 95% r.h. (bez kondensacji)
• Transport i magazynowanie: -25…+70°C, < 95% r.h. (bez kondensacji)
• Kolor obudowy: RAL9003
• Masa (termostat): 173 g
• Masa (termostat z opakowaniem, dokumentem i akcesorium): 226 g
• Ekoprojekt (EU 813/2013 i 811/2013): klasa I (On/Off) – 1%; klasa IV (TPI/PWM) – 2%

Montaż i uruchomienie

• Sposób montażu: ścienny lub na podstawce (RDZ101ZB table stand).
• Zalecana wysokość montażu na ścianie: 1,50 m nad podłogą.
• W miarę możliwości montować blisko Connected Home Hub (zasięg może się zmieniać w zależności od warunków i zakłóceń).
• Nie umieszczać w wnękach, za zasłonami/drzwiami ani nad/obok źródeł ciepła; unikać bezpośredniego światła słonecznego.
• Nie montować na powierzchniach metalowych i unikać dużych metalowych konstrukcji; nie umieszczać w pobliżu źródeł zakłóceń radiowych/elektromagnetycznych (np. pod/na routerze WLAN).

• Uruchomienie: po włożeniu baterii termostat jest gotowy do konfiguracji.
• Po rozpoczęciu procesu dołączania z aplikacji mobilnej należy dotknąć i przytrzymać przez ponad 5 sekund na termostacie, aby dołączyć do sieci Zigbee.

Zawartość zestawu (RDZ101ZB)

• Płytka montażowa RDZ101ZB: 1 szt.
• Podstawka stołowa (table stand) RDZ101ZB: 1 szt.
• Panel przedni: 1 szt.
• Baterie: 2 szt.
• Instrukcja montażu: 1 szt.

Uwaga: RCR110.2ZB (moduł wyjściowy) oraz ARG101 (płyta adaptacyjna) nie są częścią dostawy i wymagają osobnego zamówienia.

Podsumowanie

Siemens RDZ101ZB to bezprzewodowy termostat pokojowy do instalacji grzewczych, który łączy sterowanie temperaturą, harmonogramy i parametryzację w aplikacji Connected Home z niezawodną komunikacją Zigbee. Zasilanie bateryjne, funkcje takie jak wykrywanie otwartego okna i ochrona przeciwzamrożeniowa oraz możliwość pracy na ścianie lub na podstawce czynią go praktycznym elementem systemu Siemens Connected Home – z wyjściem realizowanym przez dedykowany moduł wyjściowy.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE. Urządzenie radiowe zgodne z dyrektywą RED 2014/53/UE.
• Termostat bezprzewodowy zasilany bateryjnie (DC 3 V, 2 × 1,5 V AA alkaliczne).
• Produkt przeznaczony wyłącznie do stosowania zgodnie z dokumentacją producenta, jako termostat pokojowy w systemach grzewczych współpracujący z kompatybilnym modułem wyjściowym bezprzewodowym.
• Montaż i uruchomienie należy wykonywać zgodnie z dokumentacją producenta oraz z uwzględnieniem krajowych przepisów bezpieczeństwa. Nieprzestrzeganie przepisów może prowadzić do obrażeń ciała lub szkód materialnych.
• Urządzenie przeznaczone do montażu ściennego lub ustawienia na podstawce. Zalecana wysokość montażu ściennego: około 1,5 m nad podłogą.
• Nie montować ani nie ustawiać urządzenia we wnękach, za zasłonami lub drzwiami, nad źródłami ciepła ani w ich pobliżu.
• Nie montować ani nie ustawiać urządzenia w miejscach narażonych na kapiącą wodę, wilgoć, nadmierne ciepło lub bezpośrednie nasłonecznienie.
• Nie montować ani nie ustawiać urządzenia na powierzchniach metalowych ani w pobliżu dużych konstrukcji metalowych, źródeł zakłóceń radiowych lub elektromagnetycznych, np. pod routerem WLAN lub na nim.
• Urządzenie stosować wyłącznie w suchych pomieszczeniach, w dopuszczalnych warunkach otoczenia określonych przez producenta. Stopień ochrony obudowy: IP30.
• Urządzenie należy przechowywać poza zasięgiem osób, w tym dzieci, które bez nadzoru lub instrukcji nie są w stanie korzystać z niego bezpiecznie.
• Baterie mogą stwarzać ryzyko wybuchu w przypadku pożaru lub zwarcia, nawet gdy są rozładowane. Nie dopuszczać do kontaktu baterii z wodą, nie ładować ich, nie uszkadzać, nie rozbierać i nie ogrzewać powyżej 60°C.
• W przypadku uszkodzenia baterii używać odpowiednich rękawic ochronnych. W razie kontaktu elektrolitu z oczami natychmiast przemyć je dużą ilością wody i skonsultować się z lekarzem.
• Baterie wkładać zgodnie z oznaczeniem biegunowości (+/-) i stosować wyłącznie typ wskazany w komorze baterii. Używać tylko nieuszkodzonych baterii. Nie mieszać baterii nowych i używanych.
• Baterie należy przechowywać, transportować i utylizować zgodnie z lokalnymi przepisami oraz zaleceniami producenta baterii.
• Produkt, opakowanie i baterie nie mogą być wyrzucane z odpadami komunalnymi. Przed utylizacją usunąć dane osobowe i przekazać produkt do odpowiedniego punktu selektywnej zbiórki i recyklingu zgodnie z lokalnymi i krajowymi przepisami.
