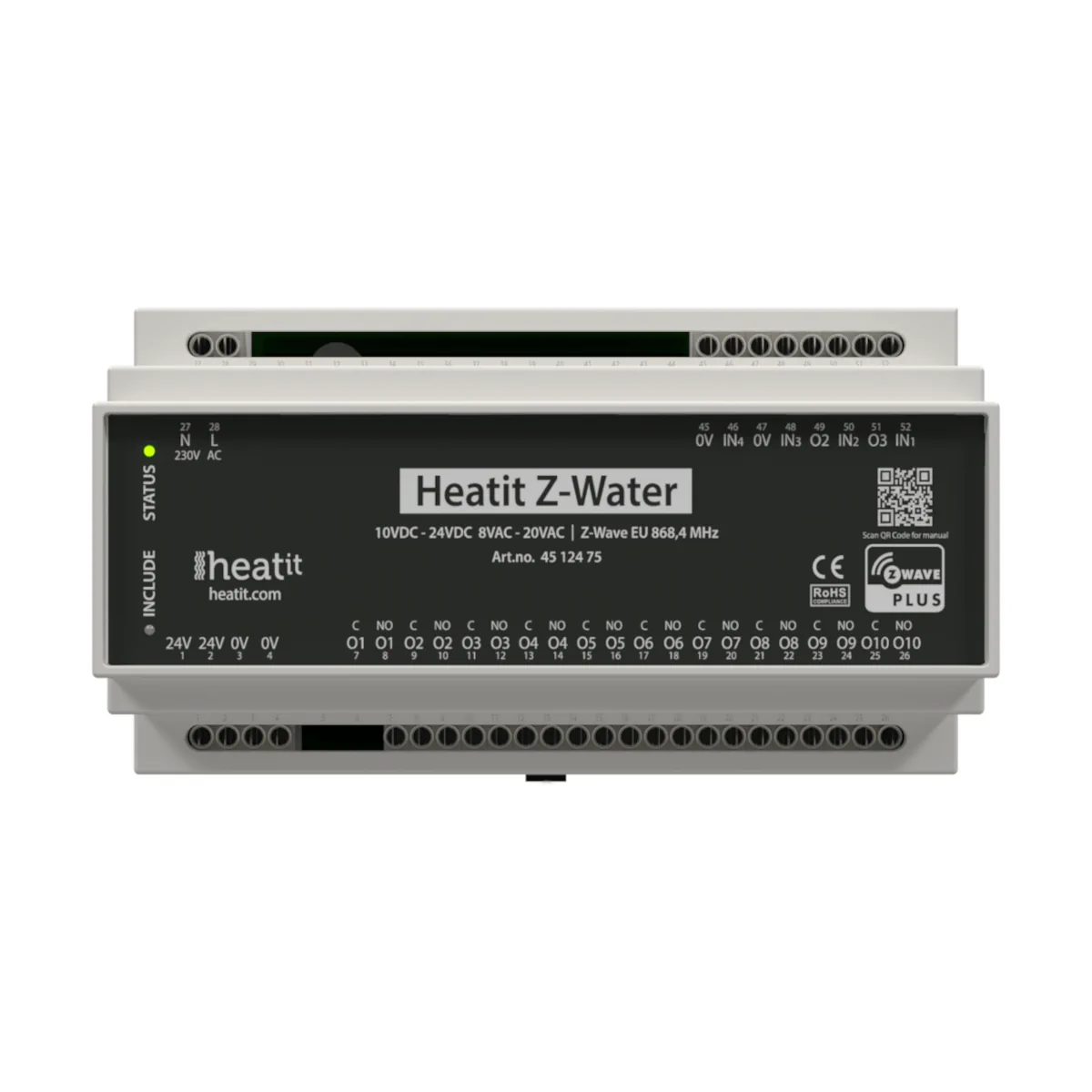

Heatit Z-Water Sterownik ogrzewania wodnego, Z-Wave, 10 wyjść przekaźnikowych, 4 wejścia analogowe, zasilanie 230VAC, wyjście 24VDC, montaż na szynie DIN

Z-Water to regulator na szynę DIN przeznaczony do sterowania wodnymi systemami grzewczymi, z komunikacją Z-Wave. Urządzenie montuje się bezpośrednio na szynie DIN, aby rozbudować instalację o funkcje sieci bezprzewodowej Z-Wave. Model Z-Water wyposażono w 10 wyjść przekaźnikowych oraz 4 wejścia analogowe. Moduł zasilany jest z sieci i może dostarczać zasilanie wyjściowe 24 V DC lub 230 V AC.

Najważniejsze cechy

• Model: Z-Water
• Typ: regulator dla wodnych systemów grzewczych
• Montaż: na szynie DIN
• Komunikacja: Z-Wave 500
• Wyjścia: 10 wyjść przekaźnikowych
• Wejścia: 4 wejścia analogowe
• Zasilanie: 100–240 VAC, 50/60 Hz
• Możliwość sterowania siłownikami: 24 V oraz 230 VAC
• Funkcja repeatera Z-Wave: poprawia zasięg sieci Z-Wave
• Aktualizacja oprogramowania: OTA
• Zabezpieczenia Z-Wave: S0, S2 Authenticated, S2 Unauthenticated
• Stopień ochrony: IP21

Zastosowanie

Z-Water służy do sterowania wodnymi systemami grzewczymi. Wyjścia przekaźnikowe mogą być sterowane z sieci Z-Wave i wykorzystywane do różnych czynności, m.in. do sterowania siłownikami zaworów w systemie ogrzewania podłogowego oraz do integracji z innymi systemami automatyki domowej.

• Może współpracować z termostatami Heatit Z-Temp2 lub Heatit Z-TRM3 w każdej strefie.
• Urządzenie powinno być używane z kontrolerem Z-Wave z obsługą zabezpieczeń, aby w pełni korzystać z funkcjonalności.

Funkcje komunikacji i bezpieczeństwa

• Z-Wave Plus: zgodność zadeklarowana dla urządzenia.
• Repeater Z-Wave: urządzenie działa jako repeater, poprawiając zasięg sieci.
• Tryby szyfrowania: S0, S2 Authenticated oraz S2 Unauthenticated.
• Aktualizacje OTA: możliwość aktualizacji oprogramowania drogą radiową.

Specyfikacja techniczna

• Komunikacja: Z-Wave 500
• Napięcie znamionowe: 100–240 VAC, 50/60 Hz
• Zużycie energii: 0,6 W (standby)
• Temperatura otoczenia: 5°C do 40°C
• Wilgotność: max. 90% RH
• Bezpiecznik: szybkozłączka 3,15 A, UMP 250 (Schurter Inc., nr części: 3405.0171.11)
• Maks. prąd przełączania: 5 A
• Maksymalne obciążenie przekaźnika: 150 W
• Maksymalne napięcie: 250 VAC / 30 VDC
• Wejścia (parametry): max. napięcie wejściowe 10 VDC, impedancja wejściowa 10 kΩ, napięcie wyjściowe 5 VDC
• Kod IP: IP21
• Zgodności: Z-Wave plus, CE
• Wymiary (dł. × szer. × wys.): 160 × 58 × 86 mm

Pakowanie

Opakowanie jednostkowe

• Waga: 380 g
• Długość: 98 mm
• Szerokość: 175 mm
• Wysokość: 75 mm
• Ilość: 1

Opakowanie zbiorcze

• Waga: 19,5 kg
• Długość: 600 mm
• Szerokość: 420 mm
• Wysokość: 380 mm
• Ilość: 50

Podsumowanie

Z-Water to regulator na szynę DIN z komunikacją Z-Wave 500, zaprojektowany do sterowania wodnymi systemami grzewczymi. Oferuje 10 wyjść przekaźnikowych i 4 wejścia analogowe, obsługuje siłowniki 24 V i 230 VAC, działa jako repeater Z-Wave oraz umożliwia aktualizacje OTA, zapewniając wygodną integrację z automatyką domową i sterowaniem strefowym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE.
• Urządzenie przeznaczone do sterowania wodnymi systemami grzewczymi.
• Montaż wyłącznie na szynie DIN.
• Przed podłączeniem należy sprawdzić zgodność napięcia zasilania z parametrami urządzenia: 100VAC - 240VAC, 50/60Hz.
• Nie przekraczać maksymalnego prądu przełączania 5A.
• Nie przekraczać maksymalnego obciążenia przekaźnika 150W.
• Nie przekraczać maksymalnego napięcia: 250VAC / 30VDC.
• Wejścia urządzenia: maksymalne napięcie wejściowe 10VDC, impedancja wejściowa 10 kΩ, napięcie wyjściowe 5VDC.
• Urządzenie należy użytkować wyłącznie w temperaturze otoczenia od 5°C do 40°C.
• Urządzenie należy użytkować przy wilgotności maksymalnie 90% RH.
• Stopień ochrony IP21 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, w warunkach zgodnych z deklarowanym stopniem ochrony.
• Urządzenie zabezpieczone bezpiecznikiem szybkodziałającym 3,15A; w razie wymiany należy stosować bezpiecznik o zgodnych parametrach.
• Produkt współpracuje z siłownikami 24V oraz 230VAC; podłączenie należy wykonać zgodnie z wymaganiami instalacji i parametrami urządzenia.
• Aby w pełni korzystać z funkcjonalności urządzenia, produkt powinien być używany z kontrolerem Z-Wave z obsługą zabezpieczeń.

Pliki do pobrania:
Z-Water Karta katalogowa
