KF8896 Adapter do zamiany układów nadzoru płomienia LAE10.. LFE10.. na LFS1..

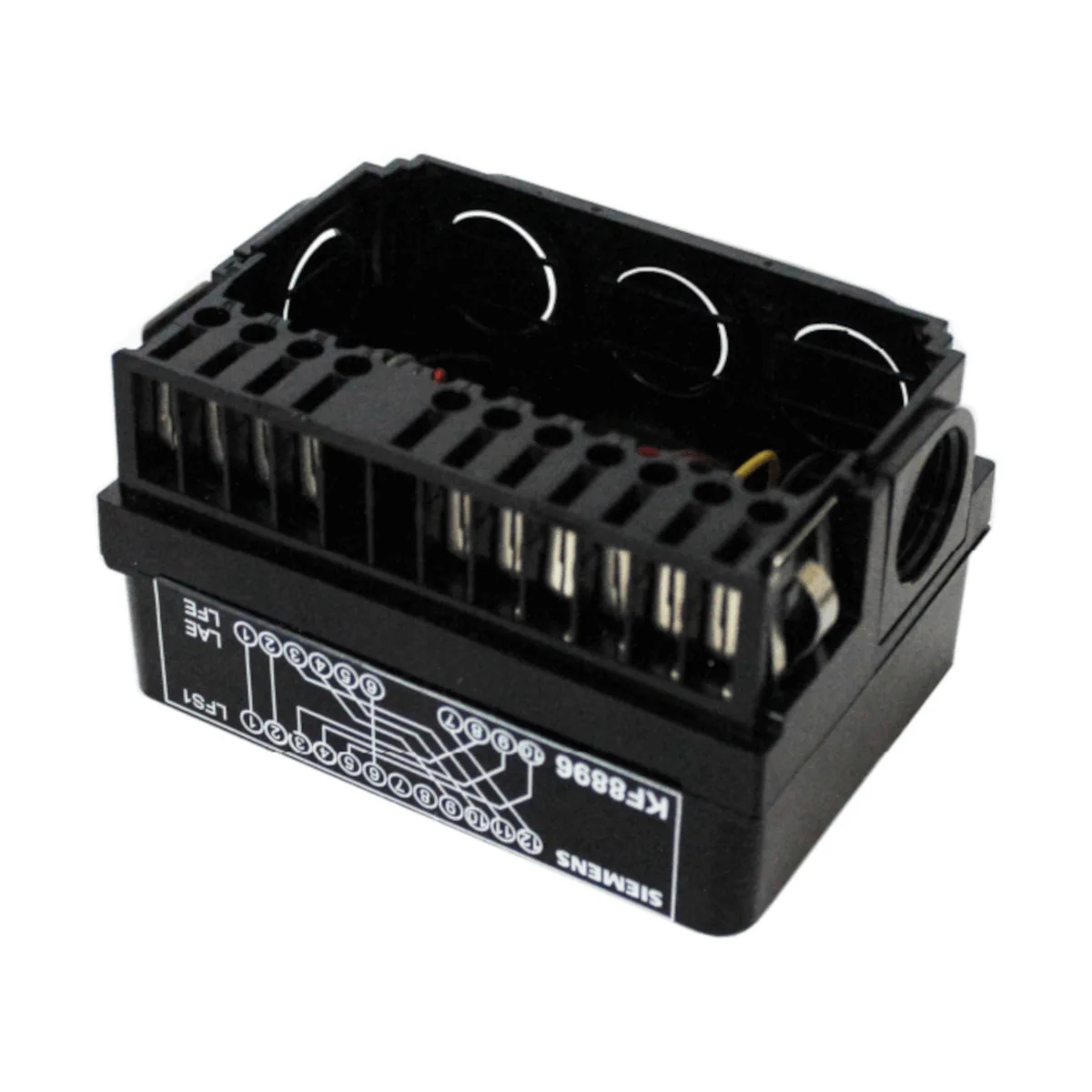

KF8896 to adapter firmy Siemens (nr kat. BPZ:KF8896) przeznaczony do wymiany zabezpieczeń płomienia LAE10 oraz LFE10 na serię LFS1. Adapter zapewnia mechaniczne dopasowanie wysokości oraz prawidłowe przypisanie zacisków, dzięki czemu modernizacja może zostać wykonana z zachowaniem poprawnej konfiguracji połączeń.

Najważniejsze cechy

• Producent: Siemens
• Model: KF8896
• Numer katalogowy: BPZ:KF8896
• Typ: adapter do wymiany (retrofit) w układach zabezpieczenia płomienia
• Przeznaczenie: zastąpienie modeli LAE10 i LFE10 urządzeniami serii LFS1
• Funkcja: mechaniczna korekta wysokości oraz zapewnienie poprawnego przypisania zacisków

Zastosowanie

Adapter KF8896 stosuje się w przypadku modernizacji instalacji, w których dotychczas pracowały zabezpieczenia płomienia LAE10 lub LFE10, a planowana jest ich wymiana na LFS1. Rozwiązanie to wspiera poprawne dopasowanie mechaniczne i zachowanie właściwych połączeń zaciskowych podczas wymiany.

Funkcje i działanie

• Mechaniczne dopasowanie: adapter umożliwia regulację / dopasowanie wysokości montażowej podczas wymiany.
• Przypisanie zacisków: adapter zapewnia prawidłowe przypisanie zacisków przy przejściu z LAE10 / LFE10 na LFS1.

Dane techniczne

• Wymiary (mm): 88 x 48,5 x 62,7

Podsumowanie

Siemens KF8896 to dedykowany adapter do modernizacji, który ułatwia i porządkuje wymianę LAE10 oraz LFE10 na LFS1, zapewniając dopasowanie mechaniczne i prawidłowe przypisanie zacisków.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Adapter KF8896 jest przeznaczony wyłącznie do zastępowania urządzeń LAE10 i LFE10 modułem LFS1. Adapter zapewnia mechaniczną korektę wysokości oraz prawidłowe przyporządkowanie zacisków.
• Montaż, podłączenie, wymianę i uruchomienie wykonywać wyłącznie przez wykwalifikowany personel, zgodnie z dokumentacją producenta oraz lokalnymi przepisami bezpieczeństwa.
• Przed rozpoczęciem montażu lub jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego (rozłączenie wszystkich biegunów), zabezpieczyć przed przypadkowym ponownym załączeniem oraz potwierdzić brak napięcia.
• Po wykonaniu montażu lub wymiany należy każdorazowo sprawdzić poprawność przyporządkowania zacisków i całego okablowania. Nieprawidłowe podłączenie może spowodować utratę funkcji bezpieczeństwa, porażenie prądem lub nieprawidłową pracę urządzenia.
• Nie otwierać, nie modyfikować i nie ingerować w adapter ani w powiązany układ montażowy. Stosować wyłącznie zgodnie z przeznaczeniem określonym przez producenta.
• Podczas wymiany LFE10 na LFS1.2 z użyciem adaptera KF8896 należy usunąć połączenie uziemiające z zacisku 10 podstawy LFE10. Zacisk 5 urządzenia LFS1.2 nie może mieć połączenia z uziemieniem. Uziemienie QRA10 należy pozostawić bez zmian, aby zachować klasę ochronności 1.
• Przy wymianie LAE10 / LFE10 na LFS1 z użyciem adaptera KF8896 maksymalna osiągalna klasa bezpieczeństwa instalacji wynosi klasa I. Należy zapewnić prawidłowe podłączenie przewodu ochronnego zgodnie z dokumentacją producenta.
• W przypadku stosowania z urządzeniami współpracującymi należy zachować wszystkie wymagania bezpieczeństwa dotyczące danego układu, w szczególności ochrony przed dotykiem części pod napięciem oraz poprawnego prowadzenia przewodów.
• Nie używać elementów uszkodzonych mechanicznie, po upadku lub uderzeniu. W razie stwierdzenia uszkodzeń produkt należy wymienić.
• Produkt należy stosować wyłącznie z kompatybilnymi urządzeniami i akcesoriami przewidzianymi w dokumentacji producenta.
