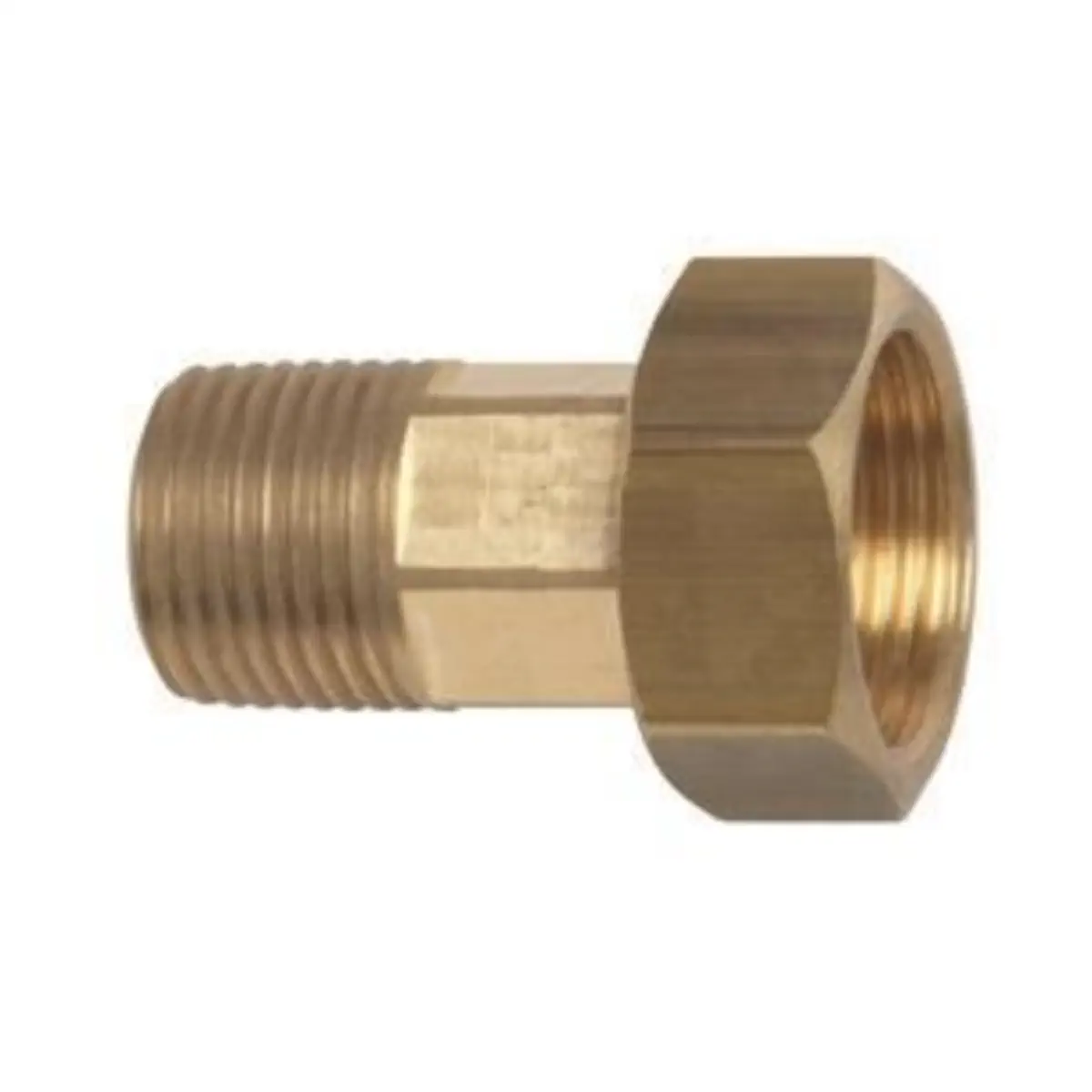

Łącznik ½" Śrubunek R½ do ciepłomierza G¾ (zestaw na jedną stronę z uszczelką)

Łącznik ½” „Śrubunek” do ciepłomierza G¾ i rury G½ to praktyczny zestaw montażowy na jedną stronę ciepłomierza, przeznaczony do wykonania szczelnego i rozłącznego połączenia pomiędzy króćcem ciepłomierza z gwintem G¾ a instalacją rurową z gwintem G½. Zestaw zawiera element śrubunkowy oraz uszczelkę, co ułatwia prawidłowy montaż ciepłomierza w instalacjach grzewczych i chłodniczych.

Najważniejsze cechy

• Typ: łącznik / śrubunek do ciepłomierza
• Rozmiar przyłącza od strony ciepłomierza: G¾
• Rozmiar przyłącza od strony instalacji: G½
• Przeznaczenie: połączenie ciepłomierza z instalacją rurową
• Zakres zestawu: komplet na jedną stronę ciepłomierza
• Wyposażenie: łącznik śrubunkowy z uszczelką
• Rodzaj połączenia: gwintowane, rozłączne
• Zastosowanie: instalacje grzewcze, chłodnicze oraz układy pomiaru energii cieplnej
• Kompatybilność: ciepłomierze z przyłączem G¾ montowane do rurociągu G½

Zastosowanie

Łącznik ½” „Śrubunek” do ciepłomierza G¾ i rury G½ służy do montażu ciepłomierza w instalacji, w której wymagane jest dopasowanie przyłącza urządzenia pomiarowego do rury o mniejszym rozmiarze gwintu. Dzięki połączeniu śrubunkowemu możliwy jest łatwiejszy montaż, demontaż lub serwis ciepłomierza bez konieczności trwałego rozłączania większej części instalacji.

Produkt znajduje zastosowanie przede wszystkim w instalacjach:

• centralnego ogrzewania,
• ciepłej wody użytkowej, jeżeli dopuszcza to dokumentacja urządzenia pomiarowego,
• węzłów cieplnych,
• układów rozliczeniowego pomiaru energii cieplnej,
• instalacji chłodniczych i klimatyzacyjnych z pomiarem energii.

Budowa i zasada działania

Zestaw składa się z elementu śrubunkowego umożliwiającego wykonanie rozłącznego połączenia gwintowanego oraz uszczelki zapewniającej szczelność połączenia. Strona G¾ przeznaczona jest do podłączenia ciepłomierza, natomiast strona G½ umożliwia połączenie z instalacją rurową.

Połączenie śrubunkowe jest szczególnie wygodne podczas montażu urządzeń pomiarowych, ponieważ pozwala na ich późniejszy demontaż, wymianę lub legalizację bez konieczności ingerencji w całą instalację.

Dane techniczne

• Nazwa produktu: Łącznik ½” „Śrubunek” do ciepłomierza G¾ i rury G½
• Rodzaj: zestaw przyłączeniowy / śrubunek
• Przyłącze do ciepłomierza: G¾
• Przyłącze do rury: G½
• Kompletacja: zestaw na jedną stronę z uszczelką
• Sposób montażu: połączenie gwintowane
• Funkcja: połączenie ciepłomierza z instalacją rurową
• Możliwość demontażu: tak, dzięki połączeniu śrubunkowemu
• Przeznaczenie: instalacje HVAC, grzewcze i chłodnicze

Montaż i podłączenie

• Przed montażem należy sprawdzić zgodność gwintów: G¾ po stronie ciepłomierza oraz G½ po stronie instalacji.
• Uszczelkę należy umieścić w miejscu przewidzianym dla połączenia śrubunkowego, dbając o jej prawidłowe ułożenie.
• Połączenie należy dokręcać równomiernie, z wyczuciem, tak aby zapewnić szczelność bez uszkodzenia gwintu, uszczelki lub korpusu ciepłomierza.
• Montaż należy wykonać zgodnie z kierunkiem przepływu i wymaganiami montażowymi ciepłomierza.
• Po zakończeniu montażu należy przeprowadzić próbę szczelności instalacji.
• W przypadku montażu ciepłomierza z obu stron wymagane są dwa zestawy: jeden na stronę dopływową i jeden na stronę odpływową.

Podsumowanie

Łącznik ½” „Śrubunek” do ciepłomierza G¾ i rury G½ to element montażowy przeznaczony do wykonania szczelnego, gwintowanego i rozłącznego połączenia ciepłomierza z instalacją. Zestaw na jedną stronę z uszczelką umożliwia szybki i prawidłowy montaż urządzenia pomiarowego, a konstrukcja śrubunkowa ułatwia późniejszy serwis, demontaż lub wymianę ciepłomierza.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest elementem instalacyjnym i powinien być stosowany wyłącznie zgodnie z przeznaczeniem, czyli do połączeń gwintowanych ciepłomierzy z instalacją rurową.
• Przed montażem należy sprawdzić zgodność rozmiarów gwintów, typ ciepłomierza oraz wymagania producenta urządzenia pomiarowego.
• Montaż powinien być wykonywany przez wykwalifikowany personel instalacyjny, zgodnie z dokumentacją techniczną ciepłomierza oraz obowiązującymi przepisami.
• Nie należy stosować produktu w instalacjach o parametrach pracy przekraczających dopuszczalne wartości dla ciepłomierza, instalacji lub elementów uszczelniających.
• Przed rozpoczęciem prac należy odciąć przepływ medium, obniżyć ciśnienie w instalacji i upewnić się, że elementy instalacji nie są gorące.
• Podczas montażu należy stosować odpowiednie narzędzia, unikając nadmiernego momentu dokręcania, który może uszkodzić gwint, uszczelkę lub króciec ciepłomierza.
• Uszczelka powinna być czysta, nieuszkodzona i prawidłowo osadzona. Nie stosować uszczelek zdeformowanych, pękniętych, stwardniałych lub zabrudzonych.
• Nie należy używać produktu, jeżeli gwinty, powierzchnie uszczelniające lub element śrubunkowy są uszkodzone, zdeformowane albo skorodowane.
• Po zakończeniu montażu należy sprawdzić szczelność połączenia oraz poprawność pracy ciepłomierza.
• W przypadku wycieku, zawilgocenia, spadku ciśnienia lub podejrzenia nieszczelności należy niezwłocznie wyłączyć instalację z eksploatacji i usunąć przyczynę problemu.
• Nie należy samodzielnie przerabiać, rozwiercać, skracać ani modyfikować elementów zestawu.
• Produkt należy przechowywać w suchym miejscu, chroniąc gwinty i powierzchnie uszczelniające przed zabrudzeniem, uderzeniami oraz uszkodzeniami mechanicznymi.
• Zużyte lub uszkodzone elementy należy zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów metalowych i instalacyjnych.
