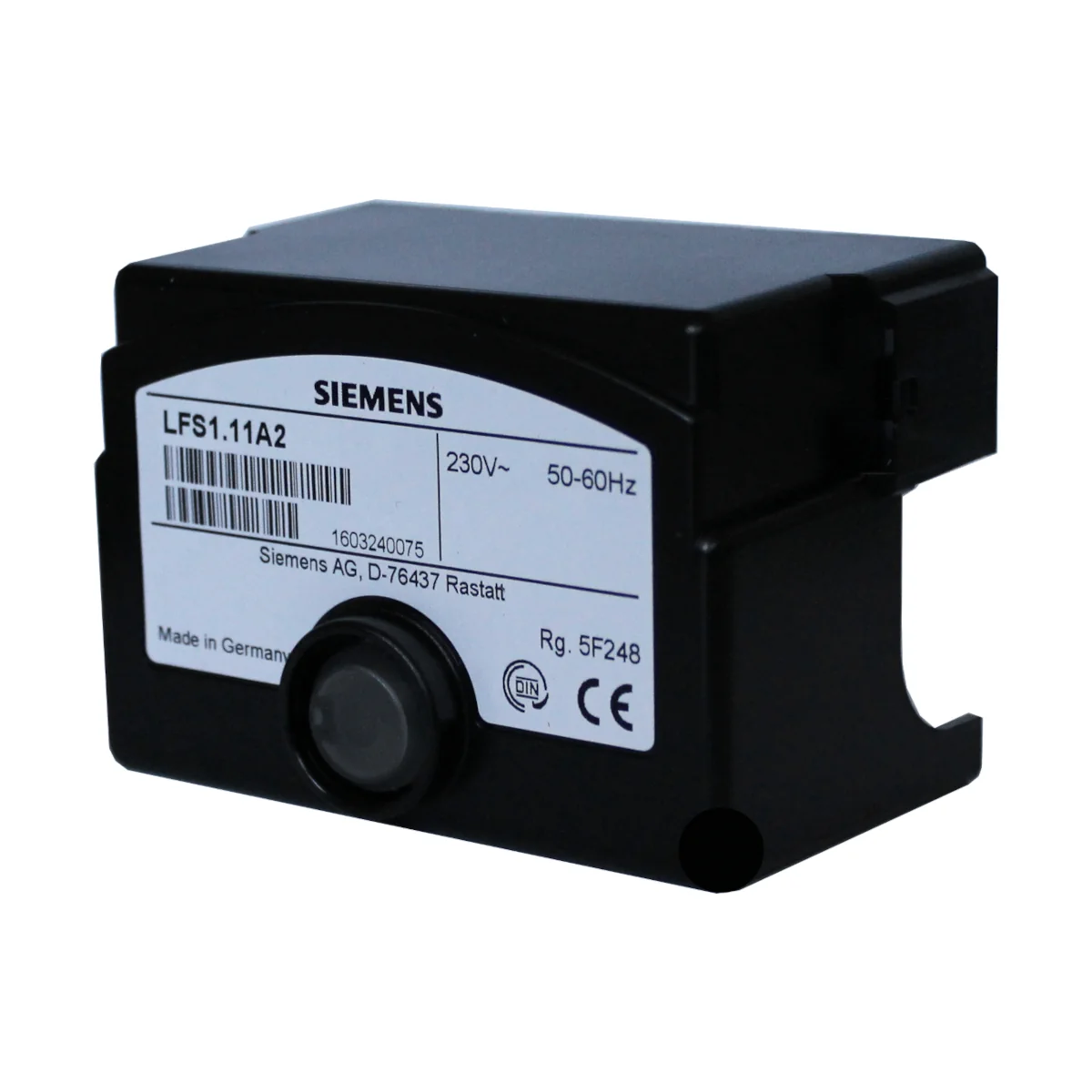

LFS1.11A2 Układ nadzoru płomienia do palników olejowych, współpraca z fotoelektrycznym czujnikiem RAR.., wyjście 0..10V (odpowiednik LAE10)

LFS1.11A2 to sterowany mikroprocesorowo, wtykowy detektor płomienia Siemens do monitorowania palników olejowych w połączeniu z czujnikiem fotoelektrycznym RAR9 (praca ciągła). Urządzenie przeznaczone jest do współpracy m.in. ze sterownikiem LEC1, sterownikiem palnika LME39.xxxRP oraz sterownikami PLC – w aplikacjach przemysłowych (również o wysokich wymaganiach bezpieczeństwa) oraz w zastosowaniach okrętowych. LFS1 posiada złącze komunikacyjne BCI, wielokolorową diodę LED do sygnalizacji i diagnostyki oraz wyjście napięciowe 0…10 V DC do sygnalizacji siły sygnału płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model: LFS1.11A2
• Typ urządzenia: detektor płomienia (wtykowy, sterowany mikroprocesorowo)
• Zastosowanie: monitorowanie palników olejowych
• Czujnik płomienia: czujnik fotoelektryczny RAR9 (praca ciągła)
• Napięcie znamionowe: 230 V AC, 50/60 Hz
• Zużycie własne: 5 VA
• Wyjścia przekaźnikowe: styki bezpotencjałowe (NO oraz NC)
• Wyjście sygnału płomienia: 0…10 V DC (tylko sygnalizacja)
• Interfejs BCI: parametryzacja i diagnostyka (np. z panelem AZL2)
• Sygnalizacja: wielokolorowa dioda LED w przycisku obsługi/odblokowania

Zastosowanie

LFS1.11A2 służy do monitorowania płomienia palników olejowych przy użyciu czujnika fotoelektrycznego RAR9. Detektor może pracować w układach z:

• LEC1 (sterownik),
• LME39.xxxRP (sterownik palnika),
• PLC (sterowniki programowalne).

Budowa i funkcje

Detektor płomienia LFS1.11A2 jest urządzeniem wtykowym, które obejmuje m.in. zasilacz, wzmacniacz sygnału płomienia oraz przekaźnik płomienia ze stykami bezpotencjałowymi. Zintegrowany przycisk obsługi/odblokowania posiada pod okienkiem wielokolorową diodę LED do sygnalizacji stanów pracy i alarmów.

Wyjście 0…10 V DC (siła sygnału płomienia)

• Zacisk 7: wyjście napięciowe 0…10 V DC do sygnalizacji siły sygnału płomienia.
• Krok: 40 mV DC
• Uwaga: wyjście 0…10 V na zacisku 7 nie posiada izolacji ochronnej od napięcia sieciowego.

Samoczynny test i reakcja na zanik płomienia

• Minimalna częstotliwość samoczynnego testu detektora: 2x na sekundę (praca ciągła z RAR9)
• Czas detekcji zaniku płomienia: maks. 1 s (dla LFS1 z czujnikiem płomienia)

Czasy (LFS1.11A2)

• tw (czas oczekiwania): maks. 5 s
• tan (czas zgłoszenia sygnału płomienia): min. 0,3 s
• tab (czas zgłoszenia braku sygnału płomienia / FFDT): maks. 1 s
• Zakres nastawy (dodawany do czasów powyżej): 0…11,907 s
• Krok nastawy: 0,147 s
• Ustawienie fabryczne (dodatek): 0 s

Sygnalizacja LED (stany pracy)

• Czas oczekiwania (tw) lub brak napięcia zasilania: LED wyłączona
• Oczekiwanie na sygnał płomienia: żółty
• Aktywny tryb testowy, brak sygnału światła obcego: żółty miga
• Aktywny tryb testowy, sygnał światła obcego: żółto-zielony
• Praca, płomień prawidłowy: zielony
• Praca, płomień nieprawidłowy: zielony miga
• Za niskie napięcie: żółto-czerwony
• Usterka / alarm: czerwony
• Sygnalizacja alarmu: czerwony miga
• Diagnostyka przez interfejs: czerwony pulsujący

Interfejs BCI (parametryzacja i diagnostyka)

• Złącze BCI: znajduje się od spodu w obszarze podstawy LFS1.
• Parametry można ustawiać m.in. przy użyciu panelu obsługi AZL2 oraz kabla sygnałowego AGV50 (wtyk RJ11).

Podłączenie elektryczne (informacje ogólne)

• Zasilanie: 230 V AC, 50/60 Hz
• Zacisk 6 (T/B – przełączanie trybu test/praca): wymagane tylko w połączeniu ze sterownikiem LEC1; poza tym zacisk 6 w LFS1 musi być połączony z przewodem fazowym „L” na zacisku 1.
• Dozwolone długości przewodów (przy pojemności 100 pF/m, nieekranowany):
  • Zacisk 4 i 5: maks. 20 m (dla odcinków > 10 m zastosować przewód ekranowany i podłączyć ekran z jednej strony do PE)
  • Zacisk 6: maks. 20 m
  • Zacisk 7: maks. 3 m
  • Zaciski 9…12: maks. 20 m
  • Złącze BCI: maks. 3 m
• Prowadzenie przewodów czujnika: układać osobno, w odległości co najmniej 5 cm od innych przewodów.

Wyjścia przekaźnikowe – obciążalność i napięcia przełączania

• Zaciski 11 i 12 (wyjście NO): maks. 1 A, cosφ ≥ 0,6 (dla maks. 250 000 cykli uruchomienia palnika) lub maks. 0,1 A, cosφ = 1 (dla maks. 1 000 000 cykli)
• Zaciski 9 i 10 (wyjście NC): maks. 0,1 A, cosφ ≥ 0,6 (dla maks. 250 000 cykli) lub maks. 0,1 A, cosφ = 1 (dla maks. 1 000 000 cykli)
• Dopuszczalne napięcie przełączania (NO i NC): 125 V DC / 250 V AC

Dane techniczne

• Napięcie znamionowe: 230 V AC
• Częstotliwość sieci: 50…60 Hz
• Zużycie własne: 5 VA
• Kategoria przepięciowa: III (4 kV dla całego urządzenia LFS1)
• Stopień ochrony: IP40 (zapewnić poprzez zamontowanie)
• Stopień zanieczyszczenia: 2 wg DIN EN 60730-1
• Dopuszczalne położenie montażowe: dowolne
• Masa: 115 g
• Zakres temperatur (praca): -20…+60 °C
• Wilgotność (praca): <95% wilg. wzgl. (nie dopuszczać do kondensacji, oblodzenia ani dostania się wody)
• Maks. wysokość montażu: 2000 m n.p.m.

Bezpieczeństwo funkcjonalne (SIL)

• Klasyfikacja: SIL3 wg EN 13611:2014 (dla pracy ciągłej z czujnikiem RAR9)
• PFHD: 1,80E-08 [1/h]
• MTTFD: 6500 [y]
• SFF: ≥99%

Trwałość

• Trwałość znamionowa: 250 000 cykli uruchomienia palnika (typowo ok. 10 lat użytkowania przy zwyczajnej pracy ogrzewania i nominalnych obciążeniach przełączania)
• Zwiększona trwałość znamionowa: do 1 000 000 cykli przy zmniejszonym obciążeniu przełączania maks. 0,1 A

Informacje zamówieniowe

• Detektor płomienia (bez podstawy montażowej i bez czujnika płomienia): BPZ:LFS1.11A2
• Czujnik płomienia (do zamówienia osobno): RAR9
• Podstawa montażowa (do zamówienia osobno): AGK11.7 (BPZ:AGK11.7)

Podsumowanie

Siemens LFS1.11A2 to detektor płomienia 230 V AC do ciągłego monitorowania palników olejowych z czujnikiem RAR9. Oferuje bezpotencjałowe wyjścia przekaźnikowe, sygnalizację i diagnostykę LED, interfejs BCI do parametryzacji oraz wyjście 0…10 V DC do sygnalizacji siły sygnału płomienia, dzięki czemu dobrze sprawdza się w aplikacjach przemysłowych i specjalnych, również o wysokich wymaganiach bezpieczeństwa.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE. Zgodność deklarowana m.in. z dyrektywami: niskonapięciową 2014/35/UE, kompatybilności elektromagnetycznej 2014/30/UE, ciśnieniową 2014/68/UE oraz rozporządzeniem (UE) 2016/426 dotyczącym urządzeń spalających paliwa gazowe.
• Urządzenie przeznaczone jest do nadzoru płomienia palników olejowych wyłącznie z fotokomórką RAR9 i napięciem znamionowym AC 230 V.
• Montaż, instalację, uruchomienie i serwis może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Przed wykonywaniem jakichkolwiek zmian w okablowaniu należy całkowicie odłączyć instalację od zasilania sieciowego przez rozłączenie wszystkich biegunów i zabezpieczyć ją przed przypadkowym ponownym załączeniem. Nieprzestrzeganie tej zasady grozi porażeniem prądem.
• Należy zapewnić ochronę przed przypadkowym dotknięciem części i połączeń elektrycznych. Nieprzestrzeganie tej zasady grozi porażeniem prądem.
• Nie otwierać, nie ingerować i nie modyfikować urządzenia. Może to spowodować utratę funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem.
• Przycisk resetu blokady / przycisk obsługi naciskać wyłącznie ręcznie, bez użycia narzędzi i ostrych przedmiotów, z siłą nie większą niż 10 N.
• Nie uruchamiać urządzenia po upadku lub silnym uderzeniu, nawet jeśli nie ma widocznych uszkodzeń zewnętrznych. Może to spowodować utratę funkcji bezpieczeństwa.
• Po każdym montażu, instalacji lub serwisie należy sprawdzić poprawność okablowania. Nieprawidłowe podłączenie może spowodować utratę funkcji bezpieczeństwa lub porażenie prądem.
• Urządzenie i przewody zapłonowe wysokiego napięcia należy prowadzić oddzielnie od pozostałych przewodów, zachowując możliwie największe odstępy. Przewody detektora należy prowadzić osobno, co najmniej 5 cm od innych kabli.
• Nie wolno pomylić przewodu fazowego i neutralnego podczas podłączania urządzenia.
• Wyjście napięciowe 0...10 V na zacisku 7 nie jest oddzielone podwójną izolacją od napięcia sieciowego. Do pomiarów należy stosować odpowiedni sprzęt pomiarowy co najmniej kategorii CAT III.
• Urządzenie oraz podstawa AGK11.7 z płytką separującą zapewniają podwójną izolację pomiędzy odpowiednimi obszarami zacisków tylko przy prawidłowym montażu. Płytkę separującą należy zamontować zgodnie z dokumentacją producenta.
• Urządzenie można montować w dowolnej pozycji, z zachowaniem wymagań montażowych producenta.
• Podczas okablowania należy pozostawić odpowiednią przestrzeń dla złącza komunikacyjnego BCI.
• Fotokomórkę RAR9 należy zamontować i wyregulować tak, aby wykrywała wyłącznie nadzorowany płomień. Zwarcie lub odwrócenie polaryzacji na zaciskach RAR9 nie powoduje powstania sygnału płomienia.
• Nie dopuszczać do kondensacji, oblodzenia ani wnikania wody do urządzenia. Może to spowodować utratę funkcji bezpieczeństwa oraz zagrożenie porażeniem prądem.
• W przypadku przepalenia zewnętrznego bezpiecznika pierwotnego wskutek przeciążenia lub zwarcia na zaciskach urządzenie należy wymienić. Może dojść do uszkodzenia styków przełączających.
• Stopień ochrony urządzenia to IP40; wymagany poziom ochrony należy zapewnić przez właściwy sposób montażu.
• Projektowana trwałość urządzenia wynosi około 250 000 cykli startu palnika, co odpowiada około 10 latom eksploatacji w normalnych warunkach pracy. Po tym okresie zaleca się przeprowadzenie kontroli bezpieczeństwa lub wymianę urządzenia.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera komponenty elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
