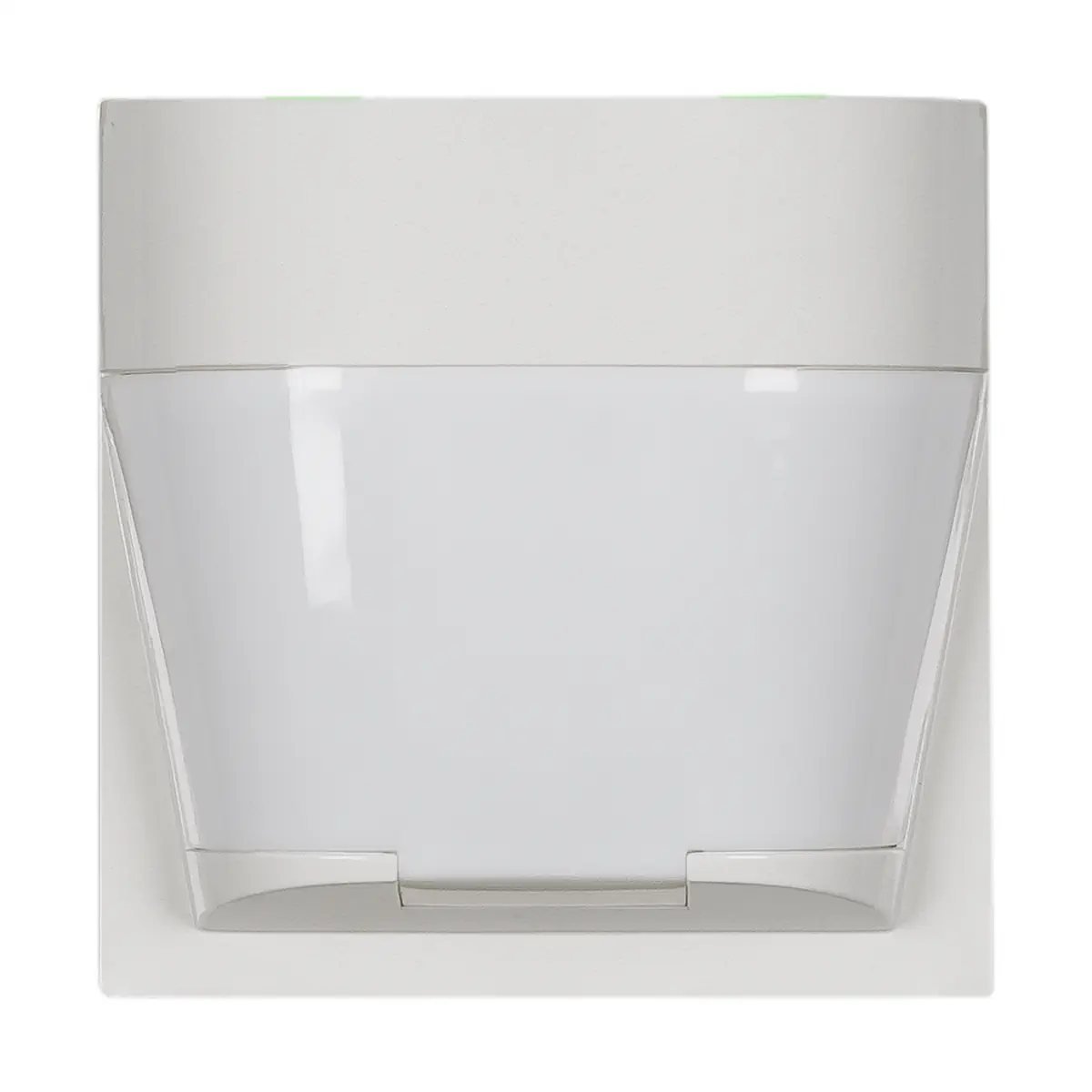

PSE-B552T01.02S KNX czujnik ruchu 2,2 m TS 55, biały (Pure White) mat, z funkcją Secure

PSE-B552T01.02S to ścienny czujnik ruchu KNX marki MDT, przeznaczony do montażu na wysokości 2,2 m, wyposażony w 2 sensory detekcji, czujnik jasności oraz czujnik temperatury. Wersja Secure obsługuje KNX Data Secure i posiada zintegrowany sprzęgacz magistralny. Model w kolorze Pure White matt jest przystosowany do osprzętu 55 mm i umożliwia realizację funkcji oświetleniowych, trybu dzień/noc, scen, funkcji logicznych oraz współpracę z zewnętrznym przyciskiem w instalacjach KNX.

Najważniejsze cechy

• Producent: MDT
• Model: PSE-B552T01.02S
• Typ: czujnik ruchu KNX do montażu ściennego
• Wersja: Secure, TS 55
• Kolor: Pure White matt
• System: KNX
• Bezpieczeństwo komunikacji: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Czujniki: 2 sensory detekcji, czujnik jasności, czujnik temperatury
• Pomiar temperatury: pomiar temperatury w pomieszczeniu
• Zalecana wysokość montażu: 2,20 m
• Montaż: w puszce instalacyjnej, z użyciem dołączonej ramki montażowej
• Kompatybilność: serie osprzętu 55 mm
• Czułość aktywacji: indywidualnie wybierana dla dnia, nocy i obecności
• Funkcje kanałowe: 2 kanały oświetleniowe oraz obsługa HVC i alarmu
• Funkcje dodatkowe: krótkotrwała obecność, master/slave, sceny, funkcje logiczne, dzień/noc
• Obsługa: blokowanie i wymuszona praca z czasem zwolnienia
• Wejście zewnętrzne: wejście przyciskowe do pracy automatycznej i ręcznej
• Gwarancja: 3 lata

Zastosowanie

Czujnik PSE-B552T01.02S przeznaczony jest do instalacji KNX, w których wymagana jest ścienna detekcja ruchu na wysokości 2,2 m, sterowanie oświetleniem oraz dodatkowy pomiar temperatury pomieszczenia. Dzięki obsłudze KNX Data Secure sprawdza się w systemach, gdzie istotne jest bezpieczne przesyłanie danych w magistrali KNX.

• detekcja ruchu przy montażu ściennym,
• sterowanie oświetleniem z wykorzystaniem 2 kanałów,
• pomiar jasności otoczenia,
• pomiar temperatury w pomieszczeniu,
• realizacja funkcji dzień/noc, scen i logiki,
• współpraca z zewnętrznym przyciskiem w trybie automatycznym i ręcznym.

Kompatybilność z seriami osprzętu 55 mm

Model PSE-B552T01.02S jest przystosowany do programów osprzętu 55 mm, w tym między innymi:

• MDT: assortment 55
• GIRA: Standard 55, E2, Event, Esprit
• BERKER: S1, B3, B7
• JUNG: A 500, A PLUS, A CREATION, AS 500, A 550, A FLOW
• MERTEN: 1M, M-Smart, M-Plan, M-Pure

Funkcje i działanie

Detekcja i pomiar

• Czujnik ruchu wyposażono w 2 sensory detekcji.
• Zintegrowany czujnik jasności umożliwia uwzględnienie poziomu oświetlenia w działaniu urządzenia.
• Czujnik temperatury służy do pomiaru temperatury w pomieszczeniu.
• Czułość aktywacji można ustawić indywidualnie dla dnia, nocy i obecności.

Automatyka i funkcje logiczne

• Urządzenie obsługuje 2 kanały oświetleniowe.
• Dostępne są również funkcje związane z HVC i alarmem.
• Funkcja krótkotrwałej obecności pozwala skrócić czas podtrzymania.
• Czujnik wspiera pracę w trybie master/slave.
• Obsługiwane są sceny oraz funkcje logiczne.
• Dostępna jest funkcja dzień/noc.

Obsługa i integracja

• Urządzenie umożliwia blokowanie oraz wymuszoną pracę z czasem zwolnienia.
• Zewnętrzne wejście przyciskowe pozwala na pracę automatyczną i ręczną.
• Zintegrowany sprzęgacz magistralny upraszcza integrację z instalacją KNX.
• Obsługa KNX Data Secure zwiększa bezpieczeństwo komunikacji w systemie.

Montaż

• Czujnik jest przeznaczony do montażu ściennego.
• Zalecana wysokość montażu wynosi 2,20 m.
• Instalacja odbywa się w puszce instalacyjnej.
• W zestawie znajduje się ramka montażowa do instalacji urządzenia.
• Model jest przeznaczony do współpracy z osprzętem w standardzie 55 mm.

Dane techniczne

• Producent: MDT
• Model: PSE-B552T01.02S
• Typ urządzenia: czujnik ruchu KNX
• Montaż: ścienny
• Zalecana wysokość montażu: 2,20 m
• System magistralny: KNX
• Bezpieczna komunikacja: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Czujniki: 2 sensory detekcji, czujnik jasności, czujnik temperatury
• Pomiar temperatury: tak
• Wejście przyciskowe: zewnętrzne, do pracy automatycznej i ręcznej
• Kompatybilność mechaniczna: osprzęt 55 mm
• Kolor: Pure White matt
• Gwarancja: 3 lata

Podsumowanie

MDT PSE-B552T01.02S to ścienny czujnik ruchu KNX Secure do montażu na wysokości 2,2 m, wyposażony w 2 sensory detekcji, czujnik jasności i czujnik temperatury. Dzięki obsłudze KNX Data Secure, zintegrowanemu sprzęgaczowi magistralnemu, funkcjom dzień/noc, master/slave, scen i logiki oraz kompatybilności z popularnymi seriami 55 mm, model ten stanowi funkcjonalne rozwiązanie do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: KNX czujnik ruchu MDT PSE-B552T01.02S.
• Urządzenie przeznaczone jest do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego Tragring A.
• Stopień ochrony IP20 – produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń, w miejscach nienarażonych na działanie wody i podwyższonej wilgoci.
• Nie stosować w warunkach powodujących kondensację wilgoci. Dopuszczalna wilgotność powietrza: poniżej 95%, bez skraplania.
• Urządzenie zasilać wyłącznie z magistrali KNX o napięciu znamionowym 30 V DC SELV; dopuszczalny zakres napięcia 21–31 V DC SELV.
• Podłączenie do magistrali KNX wykonywać wyłącznie za pomocą złącza KNX. Dla przewodów KNX stosować drut jednodrutowy o średnicy 0,6–0,8 mm.
• Produkt jest urządzeniem niskonapięciowym SELV. Należy stosować wyłącznie zgodnie z wymaganiami systemu KNX.
• Zalecana wysokość montażu wynosi 2,2 m. Nieprawidłowa wysokość montażu może wpływać na skuteczność detekcji.
• Dopuszczalna pozycja montażu: dowolna, zgodnie z przeznaczeniem urządzenia i warunkami instalacji.
• Zakres temperatury pracy: od 0°C do 45°C. Przechowywać w temperaturze od -20°C do +55°C.
• Produkt posiada zintegrowany czujnik temperatury oraz czujnik ruchu z 2 sensorami i czujnikiem światła; stosować wyłącznie zgodnie z przeznaczeniem jako element instalacji KNX.
• Urządzenie jest kompatybilne z programowaniem KNX od ETS 5 (aktualna wersja) i obsługuje KNX Data Secure.

Pliki do pobrania:
PSE-B552T01.02S Karta katalogowa
