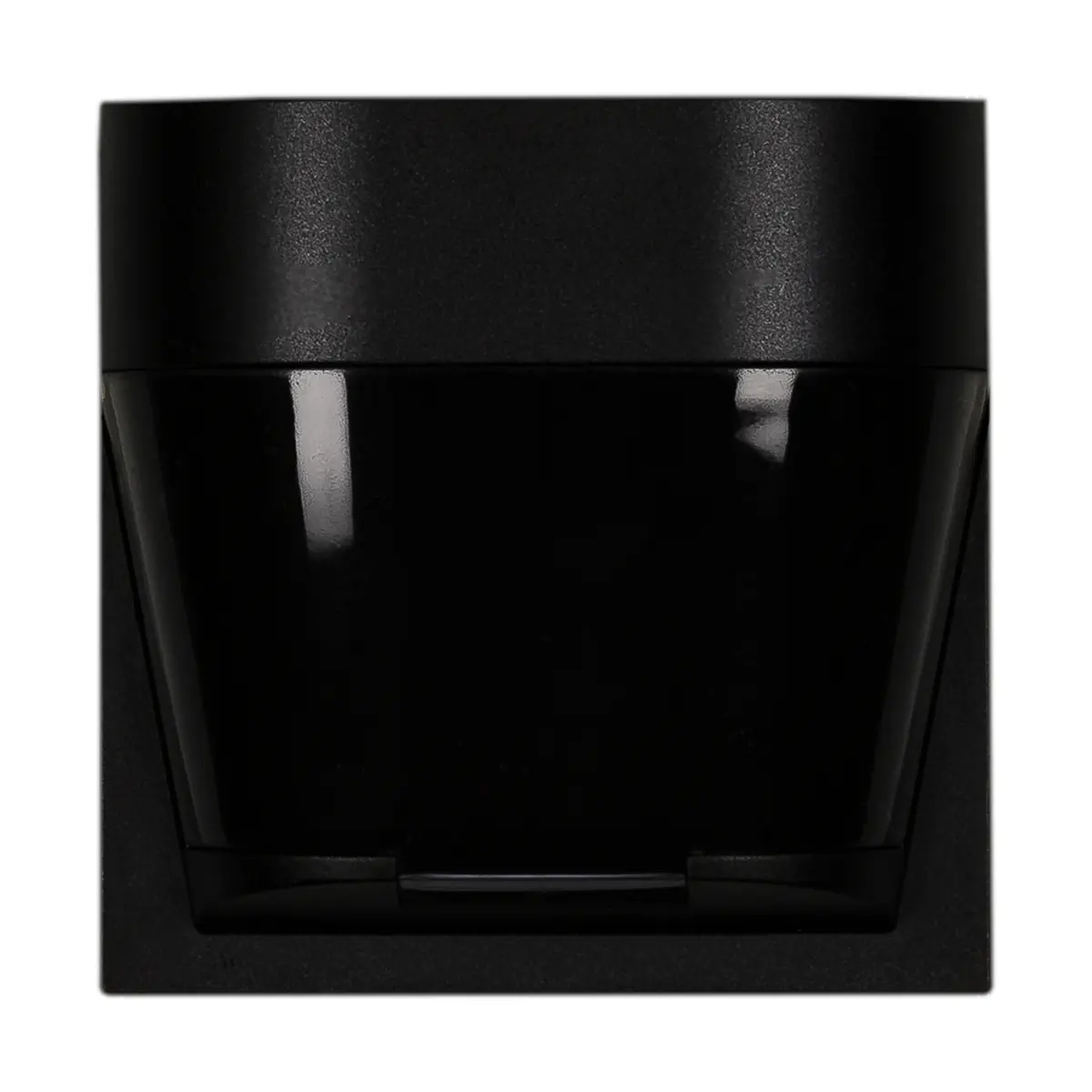

PSE-B552T06.02S KNX czujnik ruchu 2,2 m TS 55, czarny mat, z funkcją Secure

PSE-B552T06.02S to ścienny czujnik ruchu KNX marki MDT, przeznaczony do montażu na wysokości 2,20 m. Wersja Secure obsługuje KNX Data Secure i posiada zintegrowany sprzęgacz magistralny. Urządzenie wyposażono w 2 sensory ruchu, czujnik jasności oraz czujnik temperatury do pomiaru temperatury pomieszczenia. Model w kolorze czarny mat jest przystosowany do serii osprzętu 55 mm i oferuje 2 kanały oświetlenia, 1 kanał HVC / alarmowy, funkcję master/slave, sceny, funkcje logiczne oraz wejście dla zewnętrznego przycisku do pracy automatycznej i ręcznej.

Najważniejsze cechy

• Producent: MDT
• Model: PSE-B552T06.02S
• Nazwa handlowa: KNX Motion Detector 2.2 m TS 55, Secure, black matt
• Typ: czujnik ruchu KNX do montażu ściennego
• Wersja: Secure
• Komunikacja: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Sensory ruchu: 2
• Czujnik jasności: tak
• Czujnik temperatury: tak, do pomiaru temperatury pomieszczenia
• Czułość aktywacji: indywidualnie wybierana dla dnia, nocy i obecności
• Kanały: 2 kanały oświetlenia, 1 kanał HVC / alarmowy
• Funkcje: krótkotrwała obecność, master/slave, sceny, funkcje logiczne, dzień/noc
• Tryby pracy: blokowanie i wymuszenie z czasem zwolnienia
• Wejście zewnętrznego przycisku: do pracy automatycznej i ręcznej
• Zalecana wysokość montażu: 2,20 m
• Montaż: w puszce instalacyjnej z użyciem dołączonej ramki montażowej
• Kompatybilność: serie osprzętu 55 mm
• Kolor: czarny mat
• Gwarancja: 3 lata

Zastosowanie

PSE-B552T06.02S przeznaczony jest do instalacji KNX jako ścienny czujnik ruchu z dodatkowymi funkcjami pomiaru jasności i temperatury pomieszczenia. Urządzenie może realizować sterowanie oświetleniem, funkcję dzień/noc, sceny, funkcje logiczne oraz pracę w układzie master/slave. Dzięki obsłudze KNX Data Secure sprawdzi się również w aplikacjach wymagających zabezpieczonej komunikacji KNX.

Funkcje i działanie

Detekcja i pomiar

• 2 sensory ruchu odpowiadają za detekcję ruchu przy montażu ściennym.
• Czujnik jasności umożliwia pracę zależną od poziomu oświetlenia.
• Czujnik temperatury służy do pomiaru temperatury pomieszczenia.
• Czułość aktywacji można ustawić oddzielnie dla trybu dziennego, nocnego i obecności.

Funkcje automatyki KNX

• 2 kanały oświetlenia do realizacji funkcji związanych ze sterowaniem światłem.
• 1 kanał HVC / alarmowy.
• Funkcja krótkotrwałej obecności zmniejsza czas podtrzymania.
• Master/slave umożliwia współpracę z innymi urządzeniami.
• Sceny i funkcje logiczne rozszerzają możliwości automatyzacji.
• Funkcja dzień/noc pozwala dopasować działanie do pory dnia.
• Blokowanie i wymuszenie pracy dostępne są z czasem zwolnienia.

Obsługa ręczna i zewnętrzna

• Zewnętrzne wejście przycisku umożliwia pracę automatyczną i ręczną.

Kompatybilność

Model PSE-B552T06.02S pasuje do serii osprzętu 55 mm, na przykład:

• MDT – asortyment 55
• GIRA E2
• BERKER B3
• BERKER B7
• JUNG A 550
• Merten M-Pure

Dane techniczne

• Producent: MDT
• Kod produktu: PSE-B552T06.02S
• System: KNX
• Bezpieczeństwo komunikacji: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Typ urządzenia: czujnik ruchu
• Montaż: ścienny
• Zalecana wysokość montażu: 2,20 m
• Sensory ruchu: 2
• Czujnik jasności: tak
• Czujnik temperatury: tak
• Kanały: 2 kanały oświetlenia, 1 kanał HVC / alarmowy
• Wejście zewnętrznego przycisku: tak
• Kompatybilne serie: 55 mm
• Kolor: czarny mat
• Gwarancja: 3 lata

Montaż

• Montaż na ścianie na zalecanej wysokości 2,20 m.
• Instalacja w puszce instalacyjnej z wykorzystaniem dołączonej ramki montażowej.
• Urządzenie jest przeznaczone do współpracy z seriami osprzętu 55 mm.

Podsumowanie

MDT PSE-B552T06.02S to czujnik ruchu KNX Secure do montażu ściennego na wysokości 2,20 m, wyposażony w 2 sensory ruchu, czujnik jasności i czujnik temperatury. Zintegrowany sprzęgacz magistralny, 2 kanały oświetlenia, 1 kanał HVC / alarmowy, funkcje master/slave, dzień/noc, sceny i logika oraz kompatybilność z osprzętem 55 mm czynią z niego funkcjonalne rozwiązanie do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone do montażu podtynkowego (UP) w puszce instalacyjnej, z użyciem dołączonego pierścienia montażowego.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz wymaganiami systemu KNX.
• Urządzenie jest zasilane z magistrali KNX napięciem 21...31 V DC SELV, znamionowo 30 V DC SELV.
• Do podłączenia KNX należy stosować przewody jednodrutowe o średnicy 0,6...0,8 mm oraz złącze KNX Steckklemme przewidziane przez producenta.
• Produkt należy stosować wyłącznie w warunkach środowiskowych zgodnych z dokumentacją: temperatura pracy 0...45°C, temperatura przechowywania -20...+55°C, wilgotność powietrza poniżej 95%.
• Nie dopuszczać do kondensacji wilgoci na urządzeniu; betauung (skraplanie) jest niedopuszczalne.
• Stopień ochrony IP20 oznacza, że produkt jest przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach niewymagających ochrony przed wodą.
• Zalecana wysokość montażu wynosi 2,2 m; montaż na innej wysokości może wpływać na skuteczność detekcji.
• Urządzenie posiada czujniki ruchu i światła oraz zintegrowany czujnik temperatury; należy montować je w miejscu odpowiednim dla prawidłowego wykrywania ruchu i pomiaru warunków otoczenia.
• Zasięg detekcji wynosi do 10 m, a poziomy kąt detekcji 170°; przed montażem należy uwzględnić obszar działania urządzenia.
• Produkt jest kompatybilny z ramkami/programami 55 mm wskazanymi przez producenta; należy stosować wyłącznie kompatybilne elementy montażowe.
• Konfiguracja i uruchomienie wymagają systemu KNX oraz programu ETS 5 lub nowszego zgodnie z dokumentacją producenta.

Pliki do pobrania:
PSE-B552T06.02S Karta katalogowa
