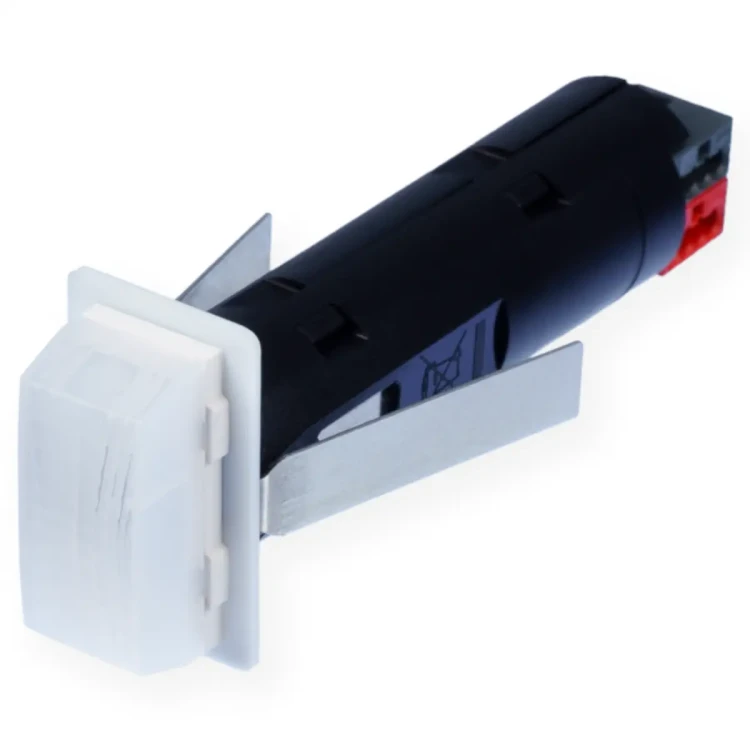

PSE-BWML01.01S KNX mikroczujnik ruchu, biały, z funkcją Secure

PSE-BWML01.01S to kompaktowy mikro czujnik ruchu KNX w kolorze białym, przeznaczony do montażu w ścianach pustych. Urządzenie wykrywa ruch w polu detekcji 150° w poziomie i 35° w pionie, z zasięgiem do 5 m (O 10 m), a dodatkowo wyposażone jest w czujnik jasności oraz czujnik temperatury. Zintegrowany sprzęgacz magistralny i obsługa KNX Data Secure pozwalają na bezpieczną integrację z instalacją KNX.

Najważniejsze cechy

• Producent: MDT technologies
• Model: PSE-BWML01.01S
• Typ: mikro czujnik ruchu KNX
• Kolor: biały
• Montaż: podtynkowy, do ścian pustych
• Średnica otworu montażowego: 18 mm
• Kąt detekcji: 150° w poziomie / 35° w pionie
• Zasięg: 5 m (O 10 m)
• Czujnik temperatury: do pomiaru temperatury pomieszczenia
• Czujnik jasności: zakres 5...1000 lx
• Regulacja czułości: 10 stopni
• Obiekty KNX: 1 obiekt HVAC oraz 1 obiekt alarmowy/komunikatowy
• Funkcje dodatkowe: krótkotrwała obecność, praca master/slave, blokowanie i wymuszenie z czasem zwolnienia
• Obsługa przyciskiem: wejście zewnętrznego przycisku do pracy automatycznej i ręcznej
• Zalecana wysokość montażu: 0,3...1,20 m
• Zintegrowany sprzęgacz magistralny
• Bezpieczeństwo KNX: KNX Data Secure
• Stopień ochrony: IP20
• Gwarancja: 3 lata

Zastosowanie

Czujnik PSE-BWML01.01S przeznaczony jest do wykrywania ruchu w instalacjach KNX. Dzięki wbudowanemu czujnikowi jasności i temperatury może być wykorzystywany tam, gdzie oprócz detekcji ruchu wymagany jest również pomiar natężenia oświetlenia i temperatury pomieszczenia. Urządzenie obsługuje 1 obiekt HVAC oraz 1 obiekt alarmowy/komunikatowy, a także nadaje się do pracy w konfiguracji master/slave.

Funkcje i działanie

Detekcja i pomiar

• Detekcja ruchu: pole detekcji 150° w poziomie i 35° w pionie.
• Zasięg detekcji: 5 m, co odpowiada polu detekcji O 10 m.
• Czujnik temperatury: służy do pomiaru temperatury pomieszczenia.
• Czujnik jasności: pracuje w zakresie 5...1000 lx.
• Czułość: regulowana w 10 krokach.

Funkcje KNX

• 1 obiekt HVAC oraz 1 obiekt alarmowy/komunikatowy.
• Funkcja krótkotrwałej obecności do skrócenia czasu podtrzymania.
• Praca master/slave.
• Wejście zewnętrznego przycisku do pracy automatycznej i ręcznej.
• Blokowanie i wymuszenie z czasem zwolnienia.
• Zintegrowany sprzęgacz magistralny z obsługą KNX Data Secure.

Podłączenie KNX

• Napięcie nominalne KNX: 30 V DC SELV
• Zakres napięcia KNX: 21...31 V DC SELV
• Typowy pobór mocy z magistrali: < 0,3 W
• Medium KNX: TP-256 z obsługą długich ramek
• Aplikacja KNX: od ETS 5
• Bezpieczeństwo komunikacji: KNX Data Secure
• Typ podłączenia KNX: wtykany zacisk śrubowy
• Przekrój przewodu KNX: 0,6...0,8 mm, drut jednodrutowy

Dane techniczne

• Typ urządzenia: PSE Motion detector
• Numer artykułu: PSE-BWML01.01S
• EAN / GTIN: 4251916113971
• Kolor: biały
• Wymiary (H x W x D): 30 x 18 x 81 mm
• Masa netto: 0,018 kg
• Masa brutto: 0,045 kg
• Stopień ochrony: IP20
• Typ montażu: podtynkowy
• Średnica wiercenia: 18 mm
• Kąt pokrycia poziomy: 150°
• Kąt pokrycia pionowy: 35°
• Zakres pomiaru jasności: 5...1000 lx
• Regulacja czułości: 10 stopni
• Temperatura pracy: 0...45°C
• Temperatura składowania: -20...+55°C
• Wilgotność: < 95%
• Dopuszczalna kondensacja: nie

Montaż

• Montaż podtynkowy z wykorzystaniem sprężyn mocujących, umożliwiających instalację w ścianach pustych.
• Wymagana średnica otworu montażowego 18 mm.
• Zalecana wysokość montażu 0,3...1,20 m.
• Kompaktowe wymiary urządzenia: 30 x 18 x 81 mm.

Podsumowanie

MDT PSE-BWML01.01S to mikro czujnik ruchu KNX do montażu w ścianach pustych, wyposażony w czujnik ruchu, czujnik jasności i czujnik temperatury. Detekcja 150° / 35°, zasięg 5 m, obsługa KNX Data Secure, funkcje HVAC i alarmowe/komunikatowe oraz możliwość pracy master/slave sprawiają, że model ten jest dopasowany do instalacji KNX wymagających kompaktowego montażu i bezpiecznej komunikacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do instalacji w systemie KNX.
• Urządzenie jest zasilane napięciem KNX 21…31 V DC SELV, znamionowo 30 V DC SELV. Należy stosować wyłącznie właściwe zasilanie zgodne z parametrami podanymi przez producenta.
• Montaż i podłączenie należy wykonywać zgodnie z dokumentacją producenta oraz wymaganiami systemu KNX.
• Produkt przeznaczony jest do montażu podtynkowego w ścianach pustych (Hohlwandmontage) z użyciem 2 sprężyn mocujących.
• Należy zachować wymagany otwór montażowy o średnicy 18 mm oraz zalecaną wysokość montażu 0,3…1,20 m.
• Stopień ochrony IP20 oznacza, że produkt jest przeznaczony do stosowania wyłącznie wewnątrz pomieszczeń, w miejscach suchych i nienarażonych na bezpośrednie działanie wilgoci.
• Urządzenia nie należy używać w warunkach kondensacji wilgoci. Dopuszczalna wilgotność powietrza wynosi poniżej 95%.
• Produkt należy eksploatować wyłącznie w temperaturze otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Do podłączenia KNX należy stosować przewody o średnicy 0,6…0,8 mm, jednodrutowe, oraz właściwy zacisk śrubowy wtykowy KNX.
• Nieprawidłowy montaż, podłączenie lub zastosowanie poza określonymi parametrami środowiskowymi może spowodować nieprawidłowe działanie czujnika ruchu, czujnika jasności lub czujnika temperatury.
