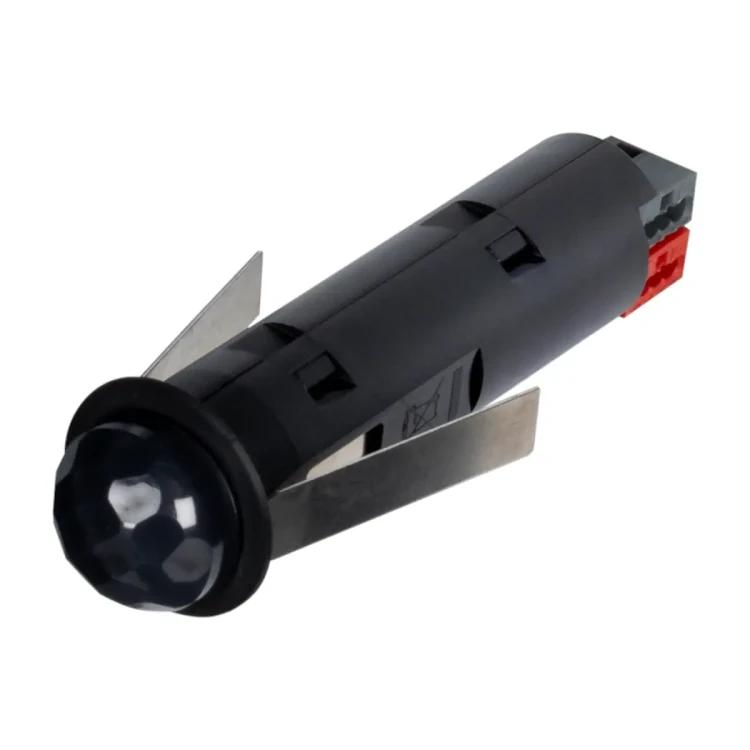

PSE-PMC06.01S KNX mikroczujnik obecności 360°, 1 czujnik, czarny, z funkcją Secure

PSE-PMC06.01S to mikro czujnik obecności KNX 360° marki MDT, przeznaczony do montażu podtynkowego w sufitach z pustką instalacyjną. Model wyposażono w 1 sensor, czujnik temperatury do pomiaru temperatury pomieszczenia oraz czujnik jasności. Wersja Secure obsługuje KNX Data Secure, ma zintegrowany sprzęgacz magistralny, zasięg detekcji Ø 7 m i jest wykonana w kolorze czarnym.

Najważniejsze cechy

• Producent: MDT
• Model: PSE-PMC06.01S
• Typ: mikro czujnik obecności KNX 360°
• Wersja: Secure
• Liczba sensorów: 1
• Zasięg detekcji: Ø 7 m
• Czujnik temperatury: tak, do pomiaru temperatury pomieszczenia
• Czujnik jasności: tak
• Obiekty: 1 obiekt HVAC oraz 1 obiekt alarmu / komunikatu
• Funkcja krótkotrwałej obecności do skrócenia czasu podtrzymania
• Wejście dla zewnętrznego przycisku z czasem zwolnienia
• Inteligentna funkcja przełączania (toggle) dla pracy automatycznej i ręcznej
• Funkcja blokady i wymuszenia z czasem zwolnienia
• Rozbudowana funkcja dzień/noc z drugim obiektem przełączającym
• Montaż: podtynkowy
• Średnica otworu montażowego: 18 mm
• Głębokość montażowa: 70 mm
• Bezpieczeństwo komunikacji: KNX Data Secure
• Sprzęgacz magistralny: zintegrowany
• Kolor: czarny
• Gwarancja: 3 lata

Zastosowanie

Czujnik PSE-PMC06.01S przeznaczony jest do pracy w instalacjach KNX, gdzie wymagana jest detekcja obecności 360° oraz jednoczesny odczyt temperatury pomieszczenia i jasności. Wersja tego modelu została przygotowana do montażu w sufitach z pustką instalacyjną, dzięki czemu sprawdza się w dyskretnych instalacjach sufitowych.

Funkcje i działanie

Detekcja i pomiar

• Detekcja 360° z zasięgiem Ø 7 m.
• Wbudowany czujnik temperatury umożliwia pomiar temperatury pomieszczenia.
• Wbudowany czujnik jasności pozwala na rejestrację poziomu oświetlenia.

Funkcje KNX

• 1 obiekt HVAC oraz 1 obiekt alarmu / komunikatu.
• Funkcja krótkotrwałej obecności służąca do redukcji czasu podtrzymania.
• Wejście dla zewnętrznego przycisku z czasem zwolnienia.
• Inteligentna funkcja toggle do pracy automatycznej i ręcznej.
• Blokowanie i tryb wymuszenia z czasem zwolnienia.
• Rozbudowana funkcja dzień/noc z drugim obiektem przełączającym.

Bezpieczeństwo i komunikacja

• Obsługa KNX Data Secure.
• Zintegrowany sprzęgacz magistralny.

Montaż

• Wersja do montażu podtynkowego w sufitach z pustką instalacyjną.
• Średnica wiercenia: 18 mm.
• Głębokość montażowa: 70 mm.

Dane techniczne

• Producent: MDT
• Model: PSE-PMC06.01S
• System: KNX
• Bezpieczeństwo KNX: KNX Data Secure
• Typ urządzenia: mikro czujnik obecności
• Kąt detekcji: 360°
• Liczba sensorów: 1
• Zasięg: Ø 7 m
• Czujnik temperatury: tak
• Czujnik jasności: tak
• Obiekt HVAC: 1
• Obiekt alarmu / komunikatu: 1
• Montaż: podtynkowy
• Średnica otworu montażowego: 18 mm
• Głębokość montażowa: 70 mm
• Sprzęgacz magistralny: zintegrowany
• Kolor: czarny
• Gwarancja: 3 lata

Podsumowanie

MDT PSE-PMC06.01S to kompaktowy mikro czujnik obecności KNX 360° w wersji Secure, przeznaczony do montażu sufitowego w otworze 18 mm. Połączenie detekcji obecności, pomiaru temperatury pomieszczenia, czujnika jasności, obsługi KNX Data Secure oraz funkcji takich jak HVAC, alarm / komunikat, dzień/noc i toggle sprawia, że jest to wszechstronne rozwiązanie do nowoczesnych instalacji KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Urządzenie przeznaczone do instalacji w systemie KNX jako mikro czujnik obecności 360° z zasilaniem magistralnym KNX 21…31 V DC SELV, nominalnie 30 V DC SELV.
• Montaż wyłącznie w pozycji pionowej, zgodnie z dokumentacją producenta.
• Produkt przeznaczony do montażu podtynkowego w suficie podwieszanym z użyciem 2 sprężyn mocujących.
• Wymagany otwór montażowy: 18 mm. Należy zachować zalecaną głębokość zabudowy i wymiary montażowe zgodnie z dokumentacją produktu.
• Zalecana wysokość montażu wynosi 3 m; maksymalna wysokość montażu 5 m. Wysokość montażu wpływa na zasięg detekcji czujnika.
• Stopień ochrony IP20 – produkt przeznaczony do stosowania wewnątrz pomieszczeń, w miejscach niewymagających podwyższonej ochrony przed wodą.
• Nie stosować w warunkach powodujących kondensację wilgoci. Dopuszczalna wilgotność powietrza: poniżej 95%, bez skraplania.
• Użytkować wyłącznie w zakresie temperatury otoczenia od 0 do 45°C. Przechowywać w temperaturze od -20 do +55°C.
• Podłączenie do magistrali wykonywać wyłącznie przez złącze KNX Steckklemme, stosując przewody o średnicy 0,6…0,8 mm, jednodrutowe.
• Produkt współpracuje z KNX TP-256 z obsługą Long Frame oraz KNX Data Secure; konfiguracja wymaga ETS 5 lub nowszego.

Pliki do pobrania:
PSE-PMC06.01S Karta katalogowa
