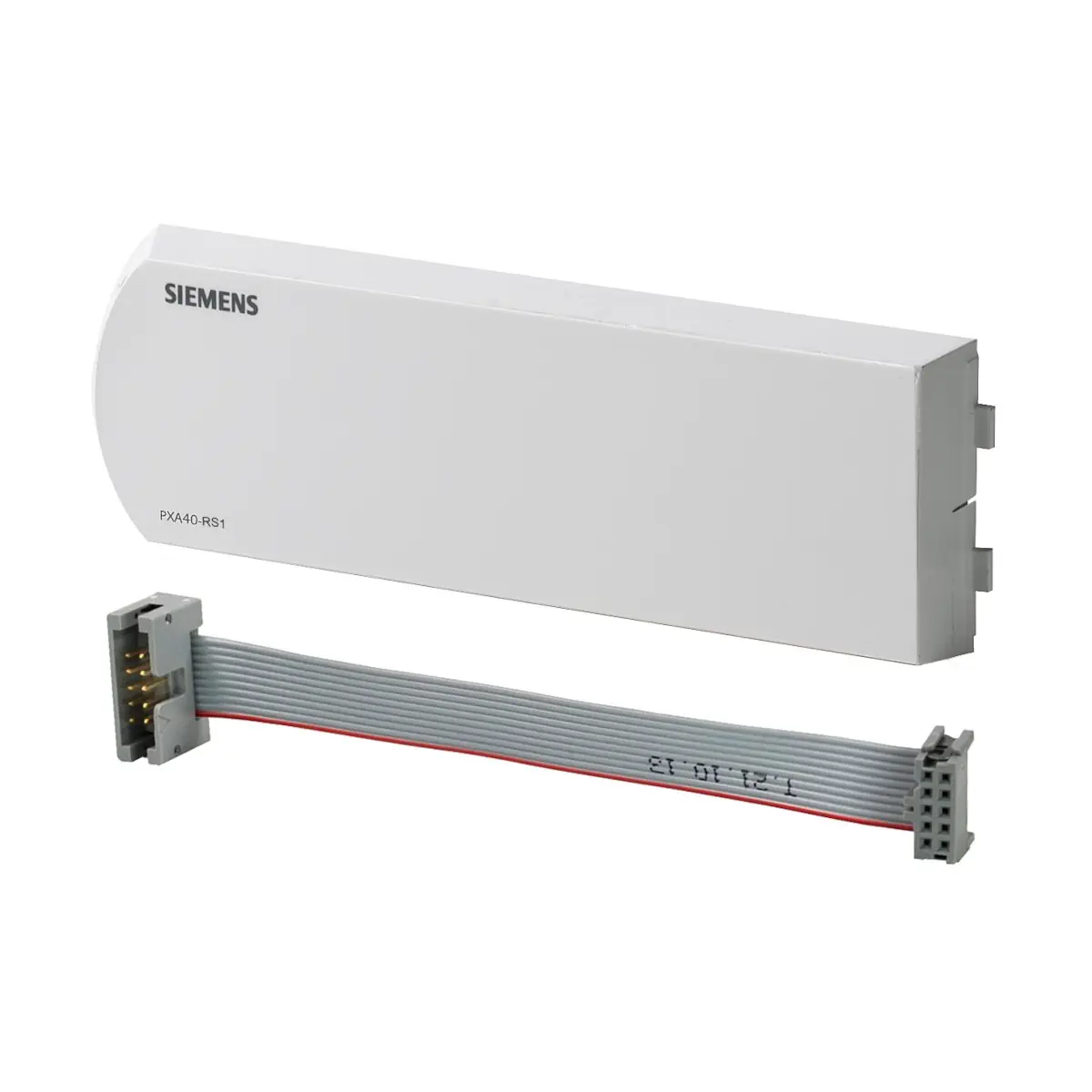

PXA40-RS1 Moduł rozszerzeń do sterowników systemowych PXC001.D/-E.D - 800 punktów danych

PXA40-RS1 to opcjonalny moduł dla sterowników systemowych Desigo™ PX, przeznaczony do rozszerzenia integracji urządzeń i systemów 3‑ich. Moduł zwiększa obsługę do 800 punktów danych (DP) dla integracji M‑Bus, Modbus oraz SCL na poziomie automatyki. Zamiast standardowej pokrywy czołowej można podłączyć moduł PXA40‑RS1, a jego konstrukcja pozwala na podłączanie i odłączanie w trakcie pracy sterownika.

Najważniejsze cechy

• Producent: Siemens
• Rodzina systemu: Desigo™ PX
• Model: PXA40-RS1
• Typ: moduł opcjonalny (rozszerzenie funkcji integracyjnych)
• Liczba punktów danych (DP): do 800
• Zakres integracji (DP): M‑Bus – do 800 DP, Modbus – do 800 DP, SCL – do 800 DP
• Podłączanie w trakcie pracy: moduł może być podłączany i odłączany podczas pracy sterownika
• Dostępność funkcji: natychmiast po podłączeniu modułu
• Zanik funkcji po odłączeniu: po około 1 minucie

Zastosowanie

PXA40-RS1 służy do rozbudowy sterownika systemowego Desigo PX o większą liczbę punktów danych dla integracji urządzeń i systemów 3‑ich w protokołach M‑Bus, Modbus oraz SCL, umożliwiając mapowanie i monitorowanie instalacji (np. HVAC, oświetlenie itp.) na poziomie automatyki.

Montaż

• Moduł podłącza się do sterownika zamiast pokrywy czołowej.
• Możliwe jest podłączanie i odłączanie modułu w trakcie pracy sterownika.

Informacje zamówieniowe

• Kod ASN: PXA40-RS1
• Numer produktu (SSN): S55372-C115
• Nazwa produktu: Moduł opcjonalny RS1

Dane techniczne

• Masa (bez / z opakowaniem): 0.048 kg / 0.060 kg

Podsumowanie

Siemens PXA40-RS1 to praktyczne rozszerzenie dla sterowników Desigo PX, które podnosi możliwości integracyjne do 800 DP dla M‑Bus, Modbus i SCL. Dzięki możliwości podłączenia w miejsce pokrywy oraz obsłudze podłączania/odłączania w trakcie pracy, moduł pozwala elastycznie dopasować sterownik do wymagań konkretnej instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami.
• Montaż i uruchomienie wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi lokalnie przepisami i wymaganymi normami bezpieczeństwa.
• Moduł opcjonalny PXA40-RS1 jest przeznaczony do współpracy ze sterownikiem systemowym PXC001. Należy stosować wyłącznie zgodnie z przewidzianym zastosowaniem producenta.
• Moduł może być podłączany i odłączany w trakcie pracy sterownika. Funkcjonalność jest dostępna natychmiast po podłączeniu modułu, a po odłączeniu zanika po około 1 minucie.
• Podczas montażu i podłączania należy chronić urządzenie przed uszkodzeniem wskutek wyładowań elektrostatycznych (ESD); zaleca się stosowanie opaski antystatycznej podłączonej do uziemienia.
• Urządzenie należy użytkować wyłącznie w warunkach środowiskowych określonych przez producenta: temperatura pracy 0...50°C, wilgotność 5...95% r.h. bez kondensacji.
• Stopień ochrony obudowy IP20. Produkt jest przeznaczony do montażu w odpowiednio zabezpieczonym środowisku wewnętrznym.
