PXX-L12 Moduł rozszerzeń do sterowników PXC00/50/100/200.. do integracji 120 urządzeń LonWorks

PXX-L12 to moduł rozszerzeń Desigo™ PX firmy Siemens, przeznaczony do stosowania razem ze sterownikami systemowymi / stacjami automatyki PXC…..D lub PXC….-E.D. Moduł służy do integracji regulatorów pomieszczeniowych serii Desigo RXC z systemem automatyki budynkowej Desigo, umożliwia logiczne grupowanie pomieszczeń i wdrażanie funkcji systemowych wyższego poziomu, a także wspiera integrację urządzeń trzecich kompatybilnych z LONWORKS®. PXX-L12 pozwala podłączyć do 120 urządzeń RXC / LONWORKS.

Najważniejsze cechy

• Producent: Siemens
• Model: PXX-L12
• Typ: moduł rozszerzeń Desigo™ PX dla LONWORKS®
• Liczba podłączanych urządzeń RXC / LONWORKS: 120
• Współpraca: sterowniki systemowe / stacje automatyki PXC…..D lub PXC….-E.D
• Zastosowanie: integracja Desigo RXC z Desigo, grupowanie pomieszczeń, funkcje systemowe wyższego poziomu
• Integracja urządzeń 3rd party: urządzenia kompatybilne z LONWORKS®
• Interfejs LONWORKS®: TP/FT-10, transceiver FTT-10A, 78 kbps, LonTalk
• Stopień ochrony obudowy: IP30
• Montaż: zatrzaskowo na standardowej szynie montażowej (DIN)

Zastosowanie

PXX-L12 jest przeznaczony do pracy w systemie Desigo jako element rozszerzający sterownik systemowy PXC, w celu:

• koncentracji danych ze sterowników pomieszczeniowych na poziomie automatyki,
• odwzorowania danych z aplikacji Desigo RXC na obiekty protokołu BACnet dla funkcji obsługi i monitorowania (grupowanie m.in. wg: funkcji HVAC, sterowania oświetleniem i sterowania żaluzjami),
• realizacji funkcji wyższego poziomu do zarządzania pomieszczeniami (np. logiczne grupowanie pomieszczeń i stref, przełączanie trybu pracy, kompensacja letnia / zimowa),
• realizacji funkcji systemowych, takich jak rejestracje, obsługa alarmów i programy czasowe.

Kompatybilność (PXC)

• PXC00.D / PXC00-E.D (Desigo ≥ V4): do 120 RXC
• PXC50.D / PXC50-E.D (Desigo ≥ V5): do 10 RXC
• PXC100.D / PXC100-E.D (Desigo ≥ V5): do 120 RXC (większa liczba RXC może zmniejszyć wydajność sterowników PXC… dla modułów TX-I/O)
• PXC200.D / PXC200-E.D (Desigo ≥ V5): do 120 RXC (większa liczba RXC może zmniejszyć wydajność sterowników PXC… dla modułów TX-I/O)

Funkcje i działanie

Dane z aplikacji RXC są odwzorowywane na obiekty BACnet w sterowniku systemowym PXR, tworząc „obraz pomieszczenia”. Umożliwia to tworzenie grup pomieszczeń i zarządzanie nimi (np. tymi samymi programami zajętości lub poleceniami sterującymi oświetleniem albo żaluzjami).

Uwaga: Extended Command Set (ECS)

• Polecenia wykorzystywane przez PXX-L12 są zgodne z Extended Command Set (ECS) protokołu EIA-709.1-B.
• Jeżeli węzeł LonWorks został zainstalowany z użyciem poleceń ECS (np. narzędziem NL220), niektóre polecenia dziedziczne mogą być odrzucane.
• W takiej konfiguracji moduł może zapewniać jedynie ograniczoną komunikację z wcześniejszymi narzędziami niezgodnymi z ECS (np. NLUtil).

Konstrukcja i sygnalizacja

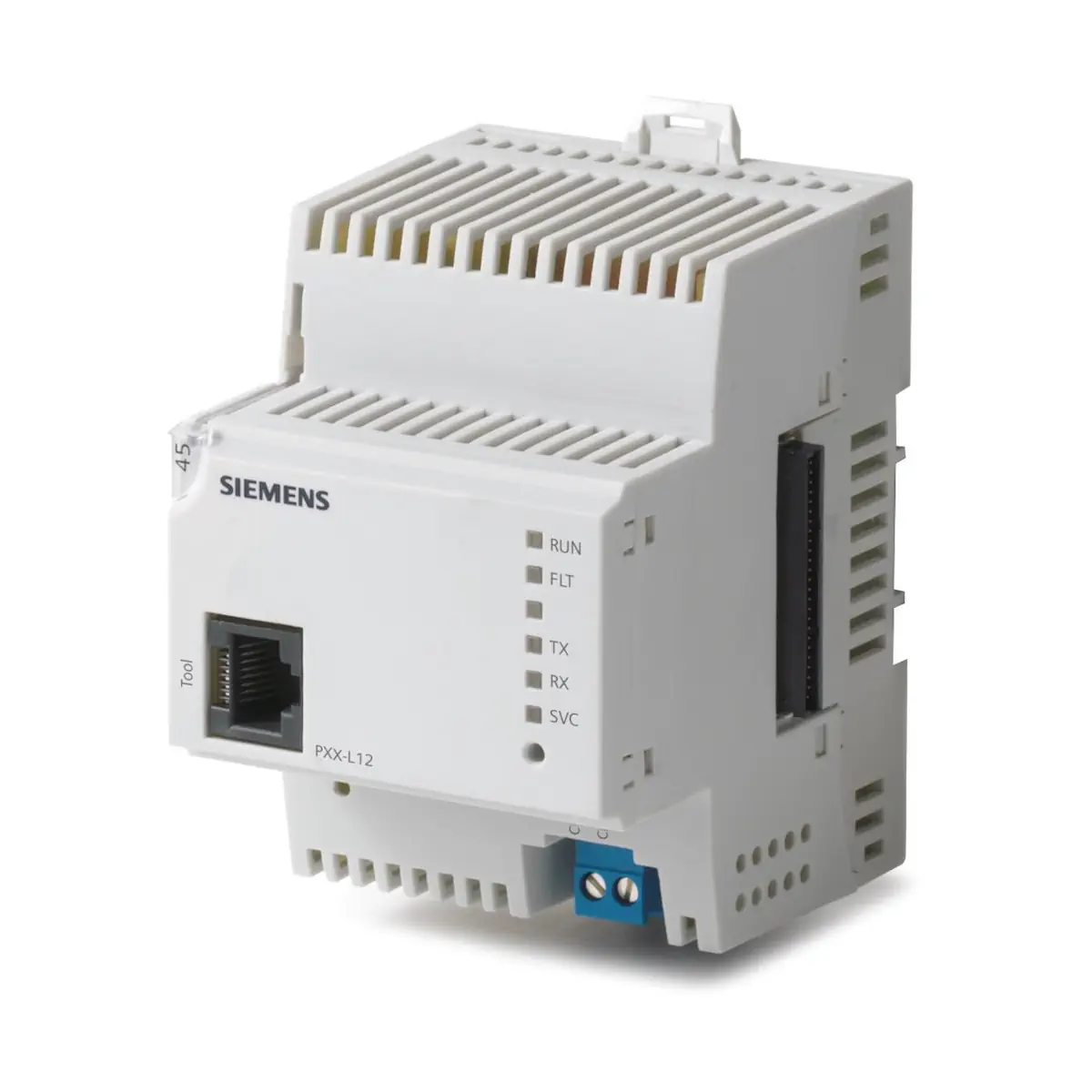

Moduł ma kompaktową konstrukcję ułatwiającą zastosowanie w ograniczonych przestrzeniach. Wyposażony jest m.in. w: obudowę z tworzywa sztucznego, wskaźniki LED stanu, przycisk serwisowy (service pin), przycisk do wgrywania firmware’u, interfejs do podłączenia sterownika, interfejs do podłączenia narzędzi oraz blok wtyków z wkrętami zaciskowymi dla magistrali LONWORKS®.

Wskaźniki LED

• RUN (zielony): wyłączona – brak zasilania; włączona – zasilanie OK, firmware OK
• FLT (czerwony): wyłączona – wszystko OK; włączona – błąd sprzętowy wykryty w teście (wymienić PXX-L12); szybko miga – brak prawidłowego firmware’u (przeładować firmware)
• TX (żółty): miga – wysyłanie pakietów LonWorks®
• RX (żółty): miga – odbieranie pakietów LonWorks®
• SVC (czerwony): wyłączona – wszystko OK, węzeł skonfigurowany; włączona – wadliwy chip LonWorks® lub wciśnięty service pin; miga – węzeł nieskonfigurowany (skonfigurować z LNS)

Podłączenie i okablowanie

• Magistrala LONWORKS®: TP/FT-10, FTT-10A, 78 kbps, LonTalk
• Kabel podłączeniowy dla narzędzia LNS (RJ45): maks. 3 m
• Zaciski: wtykowe z wkrętami zaciskowymi
• Przewody: linkowe lub żyłowe 0,25…2,5 mm² lub 2 × 1,5 mm²
• Długość kabla: maks. 450 m (topologia dowolna) / maks. 900 m (topologia magistrali)

Dane techniczne

• Napięcie robocze (SELV / PELV): DC 24 V
• Pobór prądu: 50 mA
• Moc: 1,2 W
• Stopień ochrony obudowy: IP30 (zgodnie z EN 60529)
• Klasa ochrony: III
• Warunki otoczenia – praca: klasa 3K5 wg IEC 721; 0…50 °C; wilgotność < 85% (bez kondensacji)
• Warunki otoczenia – transport: klasa 2K3 wg IEC 721; −25…65 °C; wilgotność < 95%
• Normy i dopuszczenia: EN 60730-1; EMC: EN 61000-6-2, EN 61000-6-3; CE (EMC 2004/108/EC); UL916; FCC CFR 47 Part 15 Class B; C-Tick AS/NZS 61000-6-3
• Masa: 0,129 kg (bez opakowania) / 0,140 kg (z opakowaniem)
• Wymiary (S × W × G): 108 × 77,5 × 64 mm

Montaż

• Moduł PXX-L12 może być montowany zatrzaskowo na standardowych szynach montażowych.
• W celu zamontowania należy przycisnąć z lewej strony moduł do sterownika systemowego PXC..D / PXC….-E.D do chwili uzyskania połączenia.

Utylizacja

Urządzenie jest traktowane jako odpad elektroniczny w rozumieniu dyrektywy 2002/96/EC (WEEE). Nie należy usuwać go z niesortowanymi odpadami komunalnymi – zużyty sprzęt trzeba przekazać do właściwego punktu odbioru.

Podsumowanie

Siemens PXX-L12 to kompaktowy moduł rozszerzeń Desigo™ PX do pracy ze sterownikami PXC…..D / PXC….-E.D, umożliwiający podłączenie do 120 urządzeń RXC / LONWORKS®. Zapewnia koncentrację danych, mapowanie informacji z RXC na obiekty BACnet oraz realizację funkcji grupowania i funkcji systemowych wyższego poziomu, wspierając spójne zarządzanie pomieszczeniami w systemie Desigo.
