QBE3100-D1.6 Czujnik różnicy ciśnienia do cieczy i gazów, 0..1,6 bar, wyjście 4..20 mA

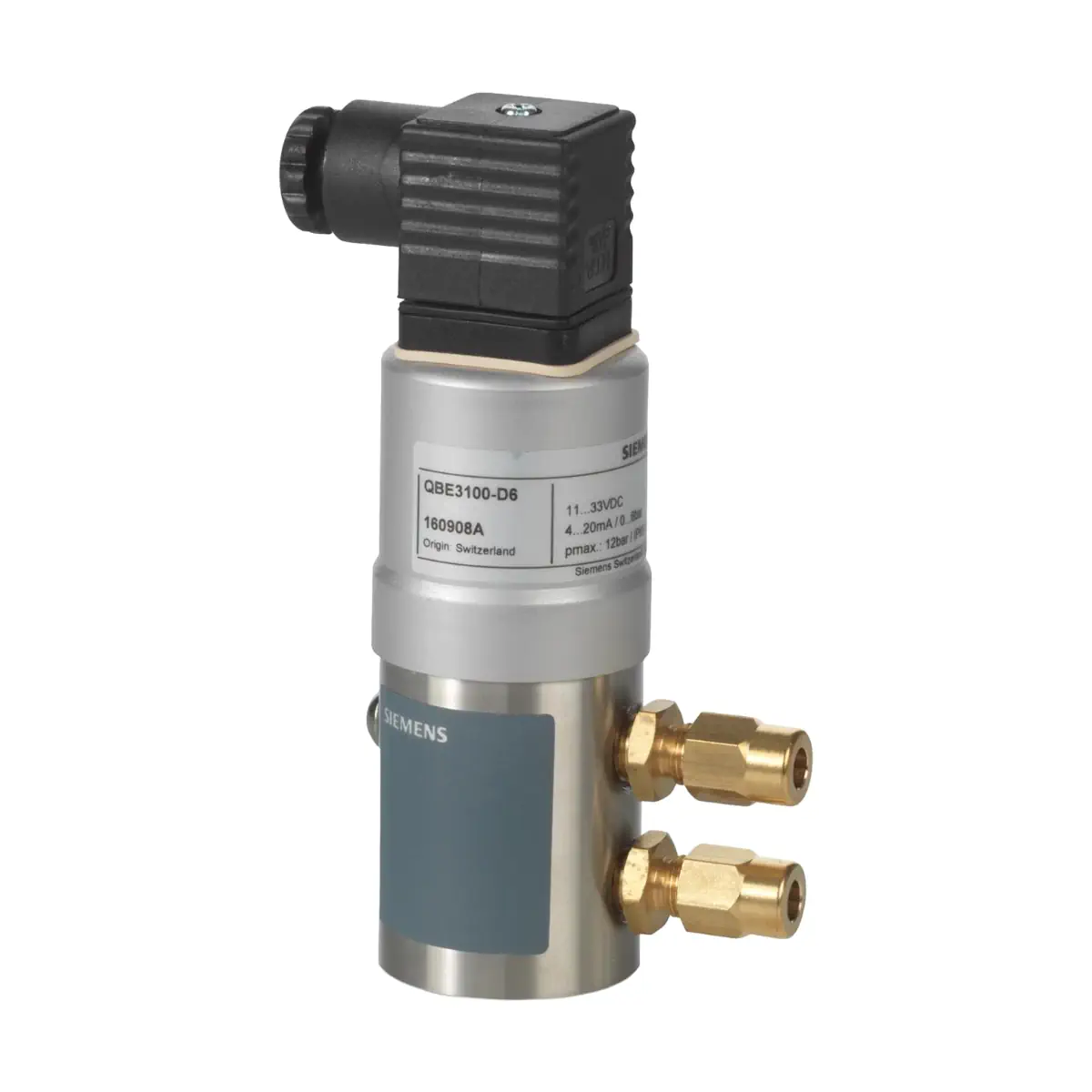

QBE3100-D1.6 to czujnik różnicy ciśnienia firmy Siemens do pomiaru różnicy ciśnień neutralnych i lekko korozyjnych cieczy oraz gazów w instalacjach HVAC. Przetwornik posiada ceramiczny element pomiarowy oraz aktywne wyjście 4…20 mA, dzięki czemu nadaje się do ciągłego monitorowania parametrów procesu (np. poziomu lub przepływu czynnika) i współpracy z automatyką budynkową.

Najważniejsze cechy

• Producent: Siemens
• Model: QBE3100-D1.6
• Typ: czujnik (przetwornik) różnicy ciśnienia do cieczy i gazów
• Zakres różnicy ciśnienia: 0…1,6 bar (0…0,16 MPa)
• Sygnał wyjściowy: 4…20 mA DC (zabezpieczony przed zwarciem i zamienioną polaryzacją)
• Zasilanie: 11…33 V DC (SELV/PELV)
• Pobór prądu (przy ciśnieniu nominalnym): < 20 mA
• Element pomiarowy: ceramiczny
• Stopień ochrony: IP65 (po zamontowaniu)
• Przyłącza ciśnienia: gwint zewnętrzny G⅛", w komplecie 2 łączniki do przewodów miedzianych o średnicy 6 mm
• Złącze elektryczne: DIN EN 175301-803-A (wtyczka z uszczelkami i dławikiem kablowym PG9)
• Montaż: obejma mocująca w zestawie (kanał / ściana / stropy / szafy sterownicze)

Zastosowanie

Czujnik QBE3100-D1.6 przeznaczony jest do instalacji grzewczych, wentylacyjnych i klimatyzacyjnych, szczególnie do ciągłego monitorowania poziomu lub przepływu czynnika. Może pracować jako:

• czujnik współpracujący z regulatorem,
• czujnik podłączony do systemu automatyki i zarządzania budynkiem (BMS).

Działanie

Mierzone ciśnienie oddziałuje na ceramiczny element pomiarowy, który cechuje się:

• bardzo małym wpływem temperatury na pomiar ciśnienia,
• odpornością na wysokie temperatury,
• brakiem starzenia mechanicznego i pełzania.

Sygnał czujnika jest linearyzowany, kompensowany temperaturowo i wzmacniany przez wbudowane układy elektroniczne.

Podłączenie elektryczne

• Zasilanie (IN): zacisk G
• Wyjście prądowe (OUT): zacisk I (4…20 mA)
• Uziemienie (GND): zacisk G0
• Dopuszczalna rezystancja obciążenia: R ≤ (U_zasilania − 11 V) / 0,02 A
• Zewnętrzne zabezpieczenie linii zasilającej: bezpiecznik zwłoczny max. 10 A lub wyłącznik nadprądowy max. 13 A (char. B, C, D wg EN 60898) lub zasilacz z ograniczeniem prądu do max. 10 A

Dane techniczne

• Zakres pomiarowy: 0…1,6 bar (0…0,16 MPa)
• Dokładność (liniowość + histereza + powtarzalność): < ±0,5% FS
• Dokładność punkt zerowy / pełen zakres: < ±0,4% FS
• Temperaturowy współczynnik punktu zerowego (TC): < ±0,04% FS/K
• Temperaturowy współczynnik czułości (TC): < ±0,015% FS/K
• Stabilność długoterminowa (DIN EN 60770): ±0,5% FS
• Rozdzielczość: 0,1% FS
• Przeciążenie jednostronne P1 / P2: ≤ 2 × ciśnienie nominalne
• Ciśnienie instalacji (jednocześnie P1 i P2): 25 bar
• Czas odpowiedzi: < 5 ms
• Odwrócenie obciążenia: < 50 Hz
• Dopuszczalne czynniki: powietrze oraz lekko korozyjne czynniki gazowe i ciekłe
• Temperatura czynnika: −15…+85°C
• Temperatura otoczenia (praca): −15…+85°C
• Temperatura otoczenia (składowanie/transport): −40…+85°C
• Wilgotność otoczenia: < 90% r.h. (bez skraplania)
• Klasa bezpieczeństwa: III wg EN 60730-1
• Materiały (części mające kontakt z czynnikiem): stal nierdzewna (1.4305), element ceramiczny, CuZn niklowany
• Uszczelnienie: FPM (fluoroelastomer)
• Masa: 545 g (z wyposażeniem i opakowaniem: 660 g)

Montaż i wskazówki instalacyjne

• Pozycja montażu: dowolna (fabrycznie kalibrowany z przyłączami ciśnienia skierowanymi w dół)
• Podłączenie: możliwe bezpośrednio przy pomocy łączników gwintowanych R⅛"; po montażu należy upewnić się, że połączenie jest szczelne
• Punkty pomiarowe: stosować standardowe trójniki lub wykonać otwory pomiarowe o średnicy 5 mm
• Dla diagnostyki: układy pomiarowe można dołączyć poprzez trójnik pomiarowy na głowicy czujnika
• Przy pomiarze cieczy: montować czujnik zawsze poniżej punktów pomiarowych ciśnienia, na powierzchni nieulegającej wibracjom; instalację zawsze opróżniać przed montażem

Wyposażenie dodatkowe (opcjonalnie)

• AQB2002 – zestaw montażowy do montażu pośredniego z przewodem miedzianym o długości 1 m, ze złączkami na obu końcach gotowymi do podłączenia

Podsumowanie

Siemens QBE3100-D1.6 to solidny czujnik różnicy ciśnienia 0…1,6 bar z wyjściem 4…20 mA i zasilaniem 11…33 V DC, zaprojektowany do pracy z neutralnymi i lekko korozyjnymi cieczami oraz gazami w systemach HVAC. Ceramiczny układ pomiarowy, wysoka dokładność oraz obudowa IP65 sprawiają, że jest to niezawodne rozwiązanie do automatyki budynkowej i układów regulacji.
