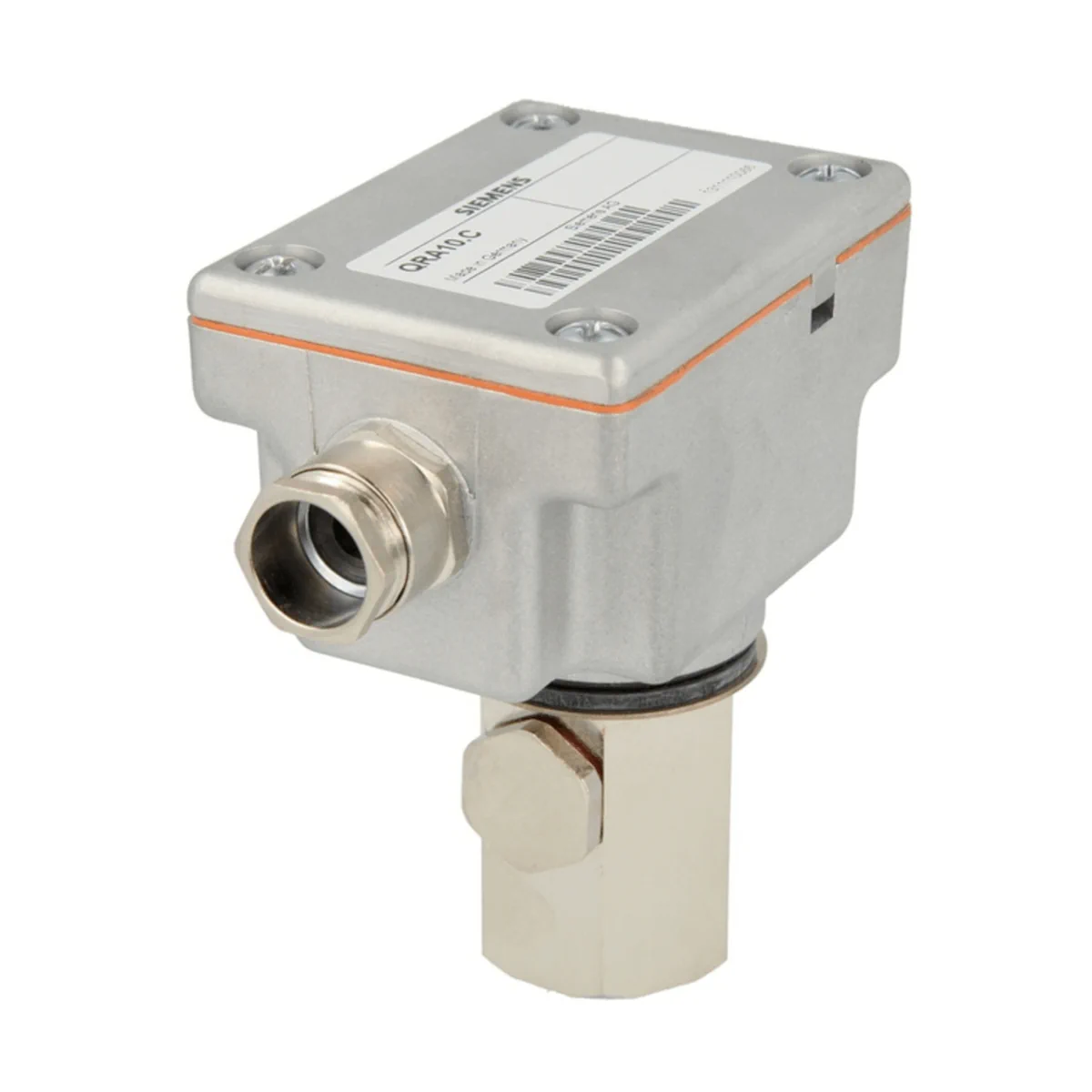

QRA10.C Czujnik płomienia UV, normalna czułość, w aluminiowej obudowie z przyłączem R1″

Siemens QRA10.C to UV detektor płomienia przeznaczony do współpracy z automatami palnikowymi Siemens w celu nadzoru płomieni gazowych oraz płomieni olejowych (żółtych i niebieskich), a także do kontroli iskry zapłonowej. Detektor wykorzystuje promieniowanie UV w zakresie 190…270 nm do generowania sygnału płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model: QRA10.C
• Typ: UV detektor płomienia
• Zastosowanie: nadzór płomieni gazowych, płomieni olejowych (żółtych/niebieskich) oraz kontrola iskry zapłonowej
• Tryb pracy (z odpowiednimi automatami): praca przerywana (intermittent)
• Czułość: normalna
• Zakres UV: 190…270 nm
• Stopień ochrony: IP54 (IP65 z zestawem AGG08)
• Klasa bezpieczeństwa: I
• Dopuszczalne ciśnienie w komorze spalania: max. 50 mbar (max. 500 mbar z AGG03 lub AGG02)
• Żywotność komórki UV (średnio): ok. 10 000 h przy max. +50°C (wyższa temperatura otoczenia znacząco skraca żywotność)
• Pozycja montażu: dowolna
• Masa: ok. 740 g

Zastosowanie i kompatybilność

QRA10.C jest przeznaczony do nadzoru płomienia w palnikach gazowych i olejowych oraz do kontroli iskry zapłonowej. Może wykrywać również płomienie powstające podczas spalania mieszanek „green fuel” z olejem opałowym (np. paliwa parafinowe, takie jak HVO, oraz paliwa typu OME).

Współpraca z automatami palnikowymi Siemens (praca przerywana):

• LGB2 / LGB4 z AGQ1
• LFL
• LFE1
• LFE10
• LFS1.2
• LME11 / LME21 / LME22 / LME39 / LME41 / LME44 z AGQ3
• LME71 / LME72 / LME73 / LME76 z LFS1.2
• LMV2 / LMV3
• LMV5 z AGQ1

Zasada działania

Detekcja płomienia odbywa się na podstawie promieniowania UV emitowanego przez płomień gazowy lub olejowy. Wewnątrz znajduje się komórka UV z dwiema elektrodami, która ulega zapłonowi pod wpływem promieniowania w zakresie 190…270 nm, wywołując prąd w obwodzie detektora. Komórka UV nie reaguje na żarzące się cegły ogniotrwałe w komorze spalania, światło dzienne ani oświetlenie kotłowni.

Konstrukcja mechaniczna i montaż

• Obudowa: z odlewu aluminiowego, z przyłączem montażowym D oraz możliwością podłączenia powietrza chłodzącego.
• Mocowanie: obudowa posiada złącze bagnetowe umożliwiające zamocowanie bezpośrednio do sprzęgła montażowego D lub do uchwytu szkła AGG06.
• Sprzęgło montażowe D może być wkręcone do rury wziernikowej lub do przegubu kulowego AGG07.
• Dławik kablowy Pg może zostać zdemontowany i zastąpiony innym, gdy wymagany jest inny przewód detektora.

Podłączenie elektryczne i prowadzenie przewodu

• Przewód detektora: dostarczany przez klienta; zalecany H05VV-F 3 x 0,75 (należy uwzględnić obowiązujące normy aplikacyjne).
• Przewód detektora prowadzić oddzielnie od innych przewodów, w szczególności od przewodów wysokonapięciowych zapłonu, zachowując możliwie największy odstęp.
• Przewody połączeniowe prowadzić w rurkach ochronnych (z tworzywa lub z uziemionego metalu).

Dane techniczne

• Stopień ochrony: IP54 (IP65 z AGG08)
• Klasa bezpieczeństwa: I
• Zakres temperatury (praca): -20…+60°C
• Wilgotność (praca): < 95% r.h.
• Temperatura (transport / składowanie): -20…+60°C
• Wilgotność (transport / składowanie): < 95% r.h.
• Wysokość instalacji: max. 2000 m n.p.m.
• Dopuszczalne ciśnienie komory spalania: max. 50 mbar (max. 500 mbar z AGG03 lub AGG02)
• Żywotność komórki UV (średnio): ok. 10 000 h przy max. +50°C
• Masa: ok. 740 g

Części zamienne i zamawianie

• Numer artykułu: BPZ:QRA10.C
• Komórka UV (część zamienna): AGR 4 502 1131 0

Podsumowanie

Siemens QRA10.C to wytrzymały detektor płomienia UV o normalnej czułości, przeznaczony do zastosowań palnikowych z automatami Siemens w trybie pracy przerywanej. Aluminiowa konstrukcja z mocowaniem bagnetowym, możliwość pracy do IP65 (z AGG08) oraz detekcja UV w zakresie 190…270 nm sprawiają, że jest to sprawdzone rozwiązanie do nadzoru płomienia gazowego i olejowego oraz kontroli zapłonu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE. Zgodność deklarowana wyłącznie w połączeniu ze sterownikiem palnika.
• Posiada zgodność EAC. Zgodność deklarowana wyłącznie w połączeniu ze sterownikiem palnika.
• Produkt przeznaczony do monitorowania płomienia wyłącznie w systemach palnikowych zgodnych z dokumentacją producenta. Nie stosować do innych zastosowań.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie odpowiednio wykwalifikowani specjaliści.
• Przed rozpoczęciem jakichkolwiek prac przy czujniku należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje ryzyko porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Nieprzestrzeganie tego wymagania grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania. Nieprawidłowe okablowanie może spowodować porażenie prądem elektrycznym lub nieprawidłowe działanie układu.
• W przypadku upadku lub uderzenia czujnika nie wolno go dalej używać, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Lampy halogenowe, spawarki, lampy specjalne oraz iskra zapłonowa mogą emitować promieniowanie ultrafioletowe powodujące fałszywy sygnał płomienia. Fałszywy sygnał mogą wywołać również promieniowanie rentgenowskie i gamma, co może prowadzić do utraty funkcji bezpieczeństwa.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa oraz dokumentacji producenta.
• Przewód czujnika należy prowadzić oddzielnie, możliwie daleko od innych przewodów, a w szczególności od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszyć sygnał płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika określonej w dokumentacji zastosowanego sterownika palnika.
• Chronić urządzenie przed oszronieniem, oblodzeniem oraz dostaniem się wody. W przeciwnym razie może dojść do pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• QRA10 jest urządzeniem klasy ochronności I. Podłączenie i eksploatacja muszą być zgodne z wymaganiami dla tego typu urządzeń oraz dokumentacją producenta.
• Stopień ochrony QRA10 wynosi IP54, a z zestawem AGG08 IP65. Dobór przepustów i akcesoriów uszczelniających należy wykonać zgodnie z dokumentacją producenta i warunkami montażu.
• Dopuszczalne ciśnienie komory spalania dla QRA10 wynosi maks. 50 mbar, a dla QRA10 z AGG03 lub AGG02 maks. 500 mbar. Nie przekraczać tych wartości.
• Jeżeli temperatura przy czujniku płomienia przekracza 80°C, należy stosować szkiełko termoizolacyjne AGG02. Praca w podwyższonej temperaturze skraca żywotność ogniwa UV.
• Produkt zawiera elementy elektryczne i elektroniczne. Nie wyrzucać do odpadów komunalnych; utylizować zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
