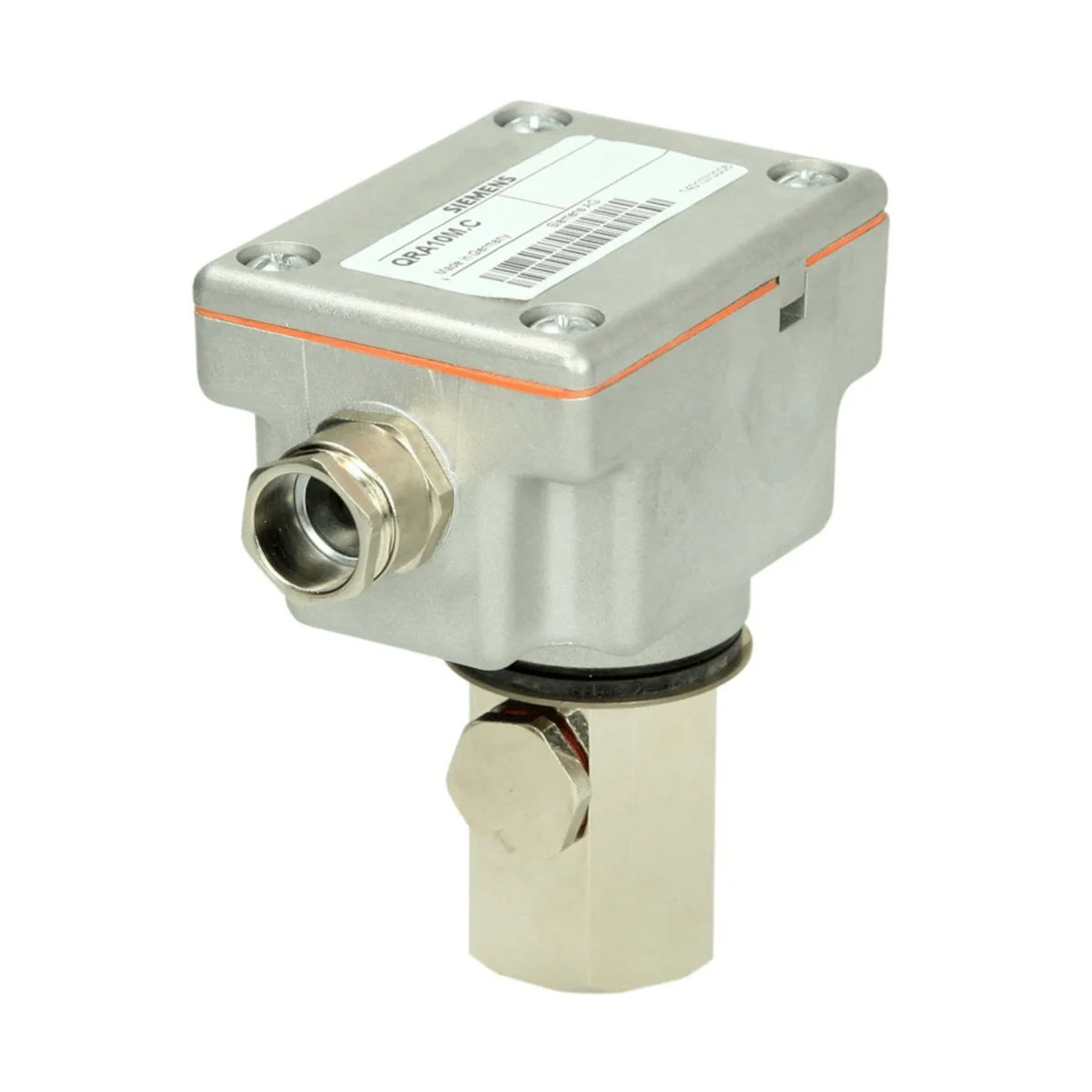

QRA10M.C Czujnik płomienia UV, wysoka czułość, w aluminiowej obudowie z przyłączem R1″

QRA10M.C to UV czujnik płomienia firmy Siemens o wysokiej czułości, przeznaczony do współpracy ze sterownikami palnika Siemens w układach nadzoru płomieni gazowych oraz płomieni olejowych (żółtych lub niebieskich), a także do kontroli iskry zapłonowej. Detektor wykorzystuje promieniowanie UV w zakresie 190…270 nm do generowania sygnału płomienia.

Najważniejsze cechy

• Producent: Siemens
• Model: QRA10M.C
• Typ: UV detektor płomienia (czujnik promieniowania ultrafioletowego)
• Tryb pracy: intermittent (praca przerywana) – w zależności od zastosowanego sterownika palnika
• Zastosowanie: nadzór płomienia gazowego i olejowego (żółto- lub niebieskopalnego) oraz kontrola iskry zapłonowej
• Czułość: wysoka
• Zakres UV (detekcja): 190…270 nm
• Stopień ochrony: IP54 (możliwe IP65 z zestawem AGG08)
• Klasa bezpieczeństwa: I
• Możliwy montaż: dowolna pozycja montażowa
• Nr artykułu (zamówieniowy): BPZ:QRA10M.C
• Zapasowa lampa/komórka UV (spare UV tube): AGR 4 502 4065 0

Zastosowanie i kompatybilność

QRA10M.C jest przeznaczony do pracy ze sterownikami palnika Siemens w aplikacjach nadzoru płomienia. Zgodnie z zestawieniem kompatybilności detektor może być stosowany z:

• LME7
• LFL
• LMV2 / LMV3
• LFS1

Detektory serii QRA mogą również wykrywać płomienie powstające podczas spalania mieszanek „green fuel blends” z olejem opałowym (np. paliwa parafinowe takie jak HVO oraz paliwa typu OME – oxymethylene ethers 3, 4 i 5).

Funkcja działania (UV)

Detekcja płomienia odbywa się poprzez pomiar promieniowania UV emitowanego przez płomień gazowy lub olejowy. Elementem pomiarowym jest komórka UV z 2 elektrodami, która zapala się pod wpływem promieniowania w zakresie 190…270 nm, wywołując przepływ prądu w obwodzie detektora (sygnał płomienia).

• Komórka UV nie reaguje na rozżarzone elementy komory spalania, światło dzienne ani typowe oświetlenie kotłowni.
• Bezawaryjna praca palnika jest zapewniona, gdy natężenie promieniowania UV w miejscu montażu jest wystarczające do zapłonu komórki UV podczas każdej połówki fali.

Konstrukcja i montaż

• Obudowa: odlew aluminiowy (die-cast aluminum).
• Mocowanie: przystosowany do montażu bezpośrednio na palniku; obudowa posiada zamek bagnetowy, umożliwiający mocowanie do sprzęgła montażowego D lub do uchwytu szybki AGG06.
• Sprzęgło montażowe D: może być przykręcone do rurki wziernikowej lub do głowicy kulowej AGG07.
• Przyłącze dla powietrza chłodzącego: obudowa posiada możliwość podłączenia powietrza chłodzącego.
• Dławik kablowy Pg: może być zdemontowany i zastąpiony innym, jeśli ma zostać zastosowany inny przewód detektora.
• Dopuszczalne ciśnienie w komorze spalania: maks. 50 mbar (z AGG03 lub AGG02 maks. 500 mbar).

Okablowanie i instalacja

• Przewód detektora: dostarczany przez użytkownika; zalecany H05VV-F 3 x 0,75 (stosować zgodnie z wymaganiami norm aplikacyjnych).
• Przewód detektora prowadzić oddzielnie od innych przewodów, w szczególności od przewodów zapłonowych wysokiego napięcia, zachowując możliwie największy odstęp.
• Przewody przyłączeniowe prowadzić w rurkach ochronnych (z tworzywa lub uziemionego metalu).

Dane techniczne

• Średnia żywotność komórki UV: ok. 10 000 h przy maks. +50°C (wyższa temperatura otoczenia istotnie skraca żywotność)
• Temperatura pracy: -20…+60°C
• Temperatura transportu i składowania: -20…+60°C
• Wilgotność: <95% r.h.
• Maks. wysokość instalacji: 2000 m n.p.m.
• Stopień ochrony: IP54 (do IP65 z AGG08)
• Masa: ok. 740 g (z AGG03 ok. 750 g)
• Klasa bezpieczeństwa: I

Akcesoria (opcjonalne)

• AGG08 – zestaw do IP65 dla QRA10.C/QRA10M.C (elementy uszczelniające dla różnych średnic kabla: 4…6,5 mm, 6,5…9,5 mm, 9…15 mm)
• AGG02 – szkło termoizolacyjne (wymagane, gdy temperatura przy detektorze przekracza 80°C; wydłuża cykl życia komórki UV)
• AGG03 – soczewka kwarcowa zwiększająca czułość
• AGG06 – uchwyt szybki i soczewki kwarcowej
• AGG07 – głowica kulowa do regulacji kąta widzenia
• AGG05 – nypl 1” do połączenia sprzęgła montażowego z AGG07

Podsumowanie

Siemens QRA10M.C to wysokoczuły UV detektor płomienia do aplikacji palnikowych, zapewniający niezawodny nadzór płomieni gazowych i olejowych oraz kontrolę iskry zapłonowej. Solidna, aluminiowa konstrukcja, możliwość uszczelnienia do IP65 (z AGG08) oraz kompatybilność ze sterownikami LME7, LFL, LMV2/LMV3 i LFS1 czynią go praktycznym rozwiązaniem dla profesjonalnych układów bezpieczeństwa palnika.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania w połączeniu ze sterownikiem palnika, zgodnie z dokumentacją producenta.
• Posiada oznaczenie CE oraz zgodność EAC wyłącznie przy pracy w połączeniu ze sterownikiem palnika, zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i powinien być utylizowany zgodnie z lokalnymi przepisami.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach oraz zgodnie z obowiązującymi przepisami krajowymi.
• Przed rozpoczęciem jakichkolwiek prac przy czujniku należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania.
• W przypadku upadku lub uderzenia czujnika nie wolno go dalej używać, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem.
• Lampy halogenowe, spawarki, lampy specjalne, iskra zapłonowa, a także promieniowanie rentgenowskie lub gamma mogą powodować fałszywy sygnał płomienia i utratę funkcji bezpieczeństwa.
• Przewód czujnika należy prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami, aby ograniczyć zakłócenia i straty sygnału.
• Nie przekraczać dopuszczalnej długości przewodu czujnika określonej w dokumentacji współpracującego sterownika palnika. Zalecany przewód dla QRA10M.C: H05VV-F 3 x 0,75; należy przestrzegać norm dotyczących zastosowania.
• Urządzenie ma I klasę ochronności. Stopień ochrony wynosi IP54, a z zestawem AGG08 może osiągać IP65, pod warunkiem prawidłowego wykonania przepustów kablowych i montażu zgodnie z dokumentacją.
• Nie wolno dopuścić do oszronienia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Jeżeli temperatura przy czujniku przekracza 80°C, należy stosować szkło termoizolacyjne AGG02 zgodnie z dokumentacją producenta.
• Dopuszczalne ciśnienie komory spalania dla QRA10M.C wynosi maks. 50 mbar, a przy zastosowaniu AGG03 lub AGG02 maks. 500 mbar. Przekroczenie tych wartości jest niedopuszczalne.
• Produkt należy eksploatować wyłącznie w dopuszczalnych warunkach otoczenia: temperatura pracy od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Montaż należy wykonywać zgodnie z dokumentacją producenta. Położenie montażowe: dowolne.
