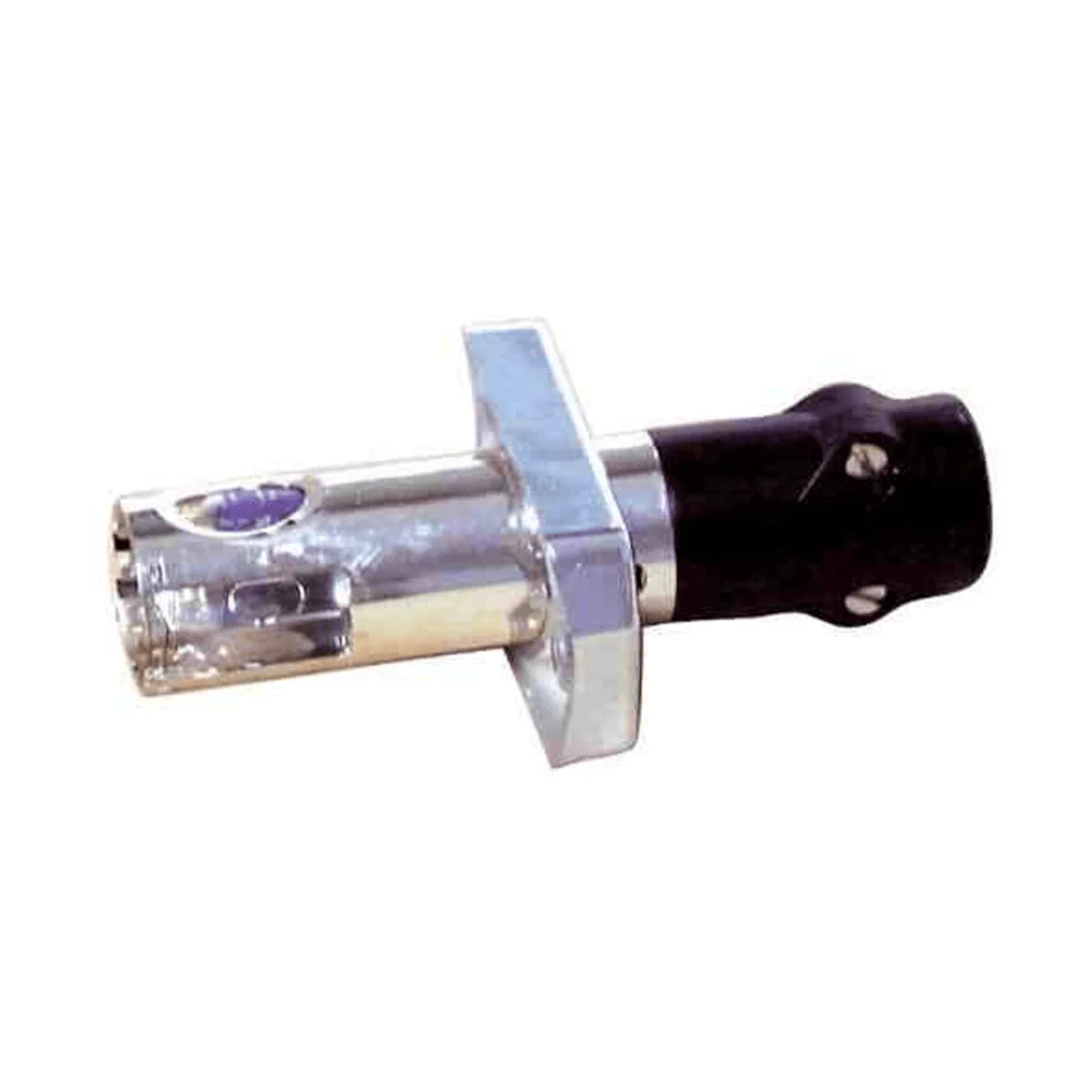

QRA2(1) Czujnik płomienia UV, normalna czułość, z kołnierzem zaokrąglonym i obejmą

QRA2(1) to detektor płomienia UV firmy Siemens, przeznaczony do współpracy z automatami palnikowymi Siemens w aplikacjach nadzoru płomieni gazowych oraz płomieni olejowych (żółtych i niebieskich), a także do kontroli iskry zapłonowej. Wariant (1) dostarczany jest z kołnierzem mocującym i obejmą (clamp), co ułatwia montaż bezpośrednio na palniku.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: QRA2(1)
• Rodzaj urządzenia: UV flame detector (detektor płomienia UV)
• Zastosowanie: nadzór płomienia gazowego, płomienia olejowego (żółtego / niebieskiego) oraz kontrola iskry zapłonowej
• Czułość: normalna
• Tryb pracy (z odpowiednimi automatami palnikowymi): intermittent (przerywana)
• Zakres wykrywanego promieniowania UV: 190…270 nm
• Odporność na zakłócenia optyczne: komórka UV nie reaguje na żarzące się cegły ogniotrwałe w komorze spalania, światło dzienne ani oświetlenie kotłowni
• Obudowa: tworzywo sztuczne metalizowane (ogranicza ładunki elektrostatyczne powodowane przepływem powietrza wentylatora)
• Montaż: bezpośrednio na palniku; pozycja montażowa dowolna
• Stopień ochrony: IP20 (możliwe IP40 po zastosowaniu odpowiednich przepustów kablowych, np. AGG09)
• Klasa bezpieczeństwa: II
• Masa (QRA2): ok. 46 g

Wersja QRA2(1) – wykonanie i dostawa

• Artykuł (Article no.): BPZ:QRA2(1)
• Kołnierz i obejma: w komplecie (kołnierz 4 241 8855 0 oraz obejma 4 199 8806 0)
• Kolor osłony zacisków (Terminal cover): czarny
• Zapasowa lampa UV (Spare UV tube): AGR 4 502 1131 0

Kompatybilność – automaty palnikowe Siemens

Detektor QRA2(1) może być stosowany z następującymi typami automatów palnikowych Siemens (tryb pracy: intermittent):

• LGB2 / LGB4 z AGQ1
• LFL
• LFE1
• LFE10
• LFS1.2
• LME11 / LME21 / LME22 / LME39 / LME41 / LME44 z AGQ3
• LME71 / LME72 / LME73 / LME76 z LFS1.2
• LMV2 / LMV3
• LMV5 z AGQ1

Zastosowanie – także paliwa „green fuel blends”

QRA2(1) może wykrywać również płomienie powstające podczas spalania mieszanek „green fuels” z olejem opałowym (przykłady: paliwa parafinowe, takie jak HVO, oraz paliwa typu OME – oxymethylene ethers 3, 4 i 5).

Zasada działania

Nadzór płomienia realizowany jest na podstawie promieniowania UV emitowanego przez płomień. Zastosowana komórka UV z dwiema elektrodami ulega zapłonowi przy oświetleniu promieniowaniem w zakresie 190…270 nm, wywołując prąd w obwodzie detektora, który stanowi sygnał płomienia dla automatu palnikowego.

Montaż i instalacja – najważniejsze zalecenia

• Montaż: bezpośrednio na palniku; pozycja montażowa dowolna.
• Moment dokręcania śrub obudowy QRA2: maks. 0,3 Nm.
• Prowadzenie przewodu detektora: zawsze prowadzić oddzielnie od innych przewodów, szczególnie od przewodów zapłonowych wysokiego napięcia, zachowując możliwie największy odstęp.
• Ochrona przewodów: przewody połączeniowe prowadzić w rurach osłonowych (z tworzywa lub z uziemionego metalu).
• Uwaga na zakłócenia UV: lampy halogenowe, urządzenia spawalnicze, specjalne lampy lub iskry zapłonowe mogą wytwarzać promieniowanie wystarczające do wyzwolenia komórki UV; promieniowanie X i gamma również może powodować błędne sygnały płomienia.

Podłączenie elektryczne (przewód detektora)

• Przewód (dostarczany przez klienta): zalecany H05VV-F 2 x 0,75 (stosować zgodnie z obowiązującymi normami aplikacyjnymi).
• Transmisja sygnału: nie prowadzić przewodu detektora razem z innymi przewodami; pojemność linii zmniejsza wartość sygnału płomienia.
• Długość przewodu detektora: stosować długości dopuszczalne dla danego automatu palnikowego (zgodnie z dokumentacją automatu).

Dane techniczne (wybrane)

• Średnia trwałość komórki UV: ok. 10 000 h przy maks. +50°C (wyższa temperatura otoczenia znacząco skraca żywotność)
• Temperatura pracy: -20…+60°C
• Temperatura transportu: -20…+60°C
• Temperatura składowania: -20…+60°C
• Wilgotność (praca/transport/składowanie): <95% r.h.
• Wysokość instalacji: maks. 2000 m n.p.m.
• Stopień ochrony: IP20 (IP40 przy zastosowaniu odpowiednich przepustów, np. AGG09)
• Klasa bezpieczeństwa: II
• Masa (QRA2): ok. 46 g

Serwis i eksploatacja

• Kontrola poprawności pracy: bezproblemowa praca palnika jest zapewniona wtedy, gdy natężenie promieniowania UV w miejscu montażu jest wystarczające do wyzwolenia komórki UV podczas każdej połówki fali; weryfikacja odbywa się poprzez pomiar prądu detektora zgodnie z dokumentacją właściwego automatu palnikowego.
• Element zużywalny: komórka UV oraz detektor podlegają zużyciu – należy je wymieniać w ramach regularnej konserwacji, najpóźniej po osiągnięciu średniej trwałości komórki UV.
• Zapasowa komórka UV: AGR 4 502 1131 0

Podsumowanie

Siemens QRA2(1) to kompaktowy detektor płomienia UV o normalnej czułości, przeznaczony do nadzoru płomieni gazowych i olejowych oraz kontroli iskry zapłonowej w układach z automatami palnikowymi Siemens pracujących w trybie intermittent. Wersja (1) dostarczana jest z kołnierzem i obejmą, co ułatwia montaż, a wymienna komórka UV (AGR 4 502 1131 0) pozwala utrzymać niezawodność systemu w ramach planowej konserwacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z normami UE). Uwaga: zgodność dotyczy stosowania wyłącznie w połączeniu ze sterownikiem palnika.
• Urządzenie przeznaczone do monitorowania płomieni gazowych i olejowych oraz do kontroli iskier zapłonowych, wyłącznie zgodnie z dokumentacją producenta i z odpowiednim sterownikiem palnika Siemens.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie osoby o odpowiednich kwalifikacjach, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Przed rozpoczęciem jakichkolwiek prac przy czujniku należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje ryzyko porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Po każdej czynności montażowej lub serwisowej należy sprawdzić prawidłowy stan okablowania.
• Przewód czujnika należy prowadzić oddzielnie, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami, ponieważ może to powodować zakłócenia i osłabienie sygnału płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika określonej w dokumentacji zastosowanego sterownika palnika.
• Lampy halogenowe, spawarki, lampy specjalne oraz iskra zapłonowa mogą emitować promieniowanie ultrafioletowe powodujące fałszywy sygnał płomienia. Fałszywy sygnał mogą wywołać również promieniowanie rentgenowskie i gamma, co może prowadzić do utraty funkcji bezpieczeństwa.
• W przypadku upadku lub uderzenia czujnika nie wolno go dalej używać, nawet jeśli nie widać uszkodzeń zewnętrznych. Może to pogorszyć funkcje bezpieczeństwa i stwarzać ryzyko porażenia prądem.
• Nie wolno dopuścić do oszronienia, oblodzenia ani dostania się wody do urządzenia. Może to pogorszyć funkcje bezpieczeństwa i spowodować zagrożenie porażeniem prądem elektrycznym.
• Stopień ochrony QRA2(1): IP20. Przy odpowiednim wykonaniu przepustów kablowych, np. z użyciem AGG09, możliwe jest IP40 zgodnie z DIN EN 60529.
• Klasa ochronności QRA2(1): II.
• Położenie montażowe: dowolne. Montaż należy wykonywać zgodnie z dokumentacją producenta.
• Moment dokręcenia śrub obudowy dla QRA2: maksymalnie 0,3 Nm.
• Warunki pracy: temperatura otoczenia od -20°C do +60°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Średnia żywotność ogniwa UV wynosi ok. 10 000 godzin przy maks. +50°C; wyższe temperatury otoczenia znacząco skracają jego trwałość.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i musi być utylizowany zgodnie z lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
