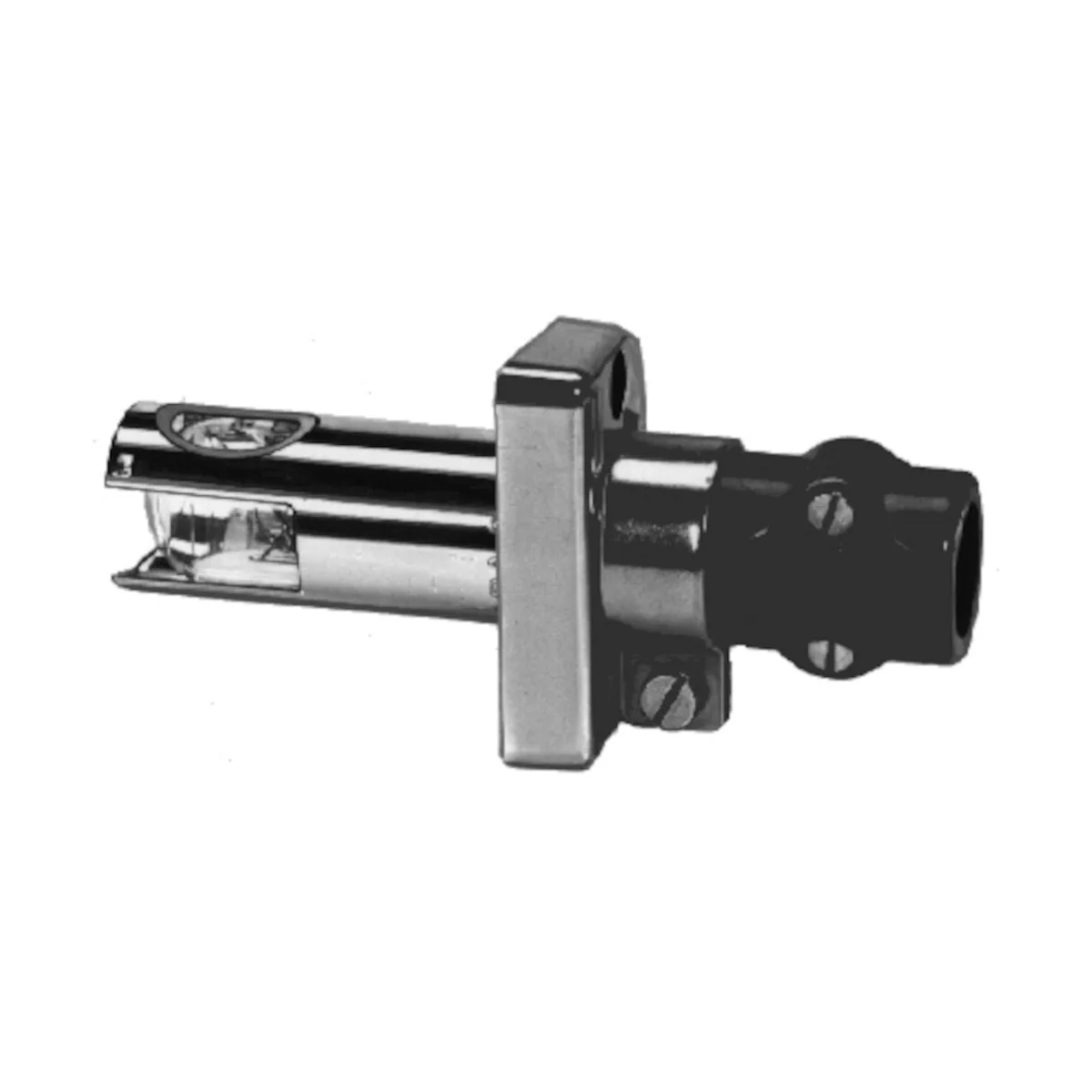

QRA2(2) Czujnik płomienia UV, normalna czułość, z kołnierzem płaskim i obejmą

QRA2(2) to czujnik płomienia UV firmy Siemens, przeznaczony do monitorowania płomieni gazowych, żółto/niebiesko palących się płomieni olejowych oraz do kontrolowania iskier zapłonowych we współpracy ze sterownikami palników Siemens w trybie pracy przerywanej. Wersja (2) dostarczana jest z kołnierzem (4 241 8898 0) oraz obejmą (4 199 8806 0), co ułatwia bezpośredni montaż czujnika na palniku.

Najważniejsze cechy

• Producent: Siemens
• Model: QRA2(2)
• Typ urządzenia: czujnik płomienia UV
• Zastosowanie: monitorowanie płomieni gazowych i olejowych oraz kontrola iskry zapłonowej
• Tryb pracy (wg przeznaczenia ze sterownikami): praca przerywana
• Czułość: normalna
• Kołnierz z obejmą (w komplecie): 4 241 8898 0 / 4 199 8806 0
• Osłona zacisków: czarna
• Zapasowe ogniwo UV: AGR 4 502 1131 0
• Zasada działania: detekcja promieniowania UV w zakresie 190…270 nm
• Odporność na światło dzienne i żarzący się szamot: ogniwo UV nie reaguje na żarzący się szamot komory spalania ani światło dzienne

Zastosowanie i kompatybilność

Czujnik QRA2(2) jest przeznaczony do zastosowań z następującymi sterownikami palników Siemens (praca przerywana):

• LGB2 / LGB4 z AGQ1
• LFL
• LFE1
• LFE10
• LFS1.2
• LME11 / LME21 / LME22 / LME39 / LME41 / LME44 z AGQ3
• LME71 / LME72 / LME73 / LME76 z LFS1.2
• LMV2 / LMV3
• LMV5 z AGQ1

Czujniki QRA mogą wykrywać również płomienie powstające wskutek spalania dodatków Green Fuel do oleju opałowego.

Budowa i wykonanie

• Obudowa: z tworzywa sztucznego, pokryta metalową powłoką w celu uniknięcia naładowania elektrostatycznego w strumieniu powietrza dmuchawy
• Montaż: przystosowany do bezpośredniego zamocowania na palniku
• Wersja QRA2(2): dostarczana z kołnierzem 4 241 8898 0 oraz obejmą 4 199 8806 0

Zasada działania (detekcja UV)

Monitorowanie płomienia odbywa się poprzez wykorzystanie promieniowania ultrafioletowego płomieni gazowych i olejowych. Detektorem jest ogniwo wrażliwe na UV z dwiema elektrodami. Pod wpływem promieniowania o długości fali 190…270 nm następuje zapłon ogniwa, co powoduje powstanie prądu w obwodzie czujnika płomienia.

Wskazówki dotyczące montażu i instalacji

• Położenie montażowe: dowolne
• Moment dokręcenia śrub obudowy QRA2: maks. 0,3 Nm
• Przewód czujnika prowadzić możliwie daleko od innych przewodów, szczególnie od kabli zapłonowych wysokiego napięcia
• Przewody przyłączeniowe prowadzić w wężu ochronnym (z tworzywa sztucznego lub uziemionego metalu)
• Dopuszczalną długość przewodu czujnika należy przyjąć wg danych technicznych zastosowanego sterownika palnika

Dane techniczne

• Zakres temperatury (praca): -20…+60°C
• Zakres temperatury (transport / składowanie): -20…+60°C
• Wilgotność (praca / transport / składowanie): < 95% wilg. wzgl.
• Maks. wysokość ustawienia: 2000 m n.p.m.
• Klasa ochronności: II
• Stopień ochrony: IP20 (IP40 przy odpowiednim wykonaniu przepustów kablowych, np. z AGG09)
• Średnia żywotność ogniwa UV: ok. 10 000 godz. przy maks. +50°C (wyższe temperatury otoczenia znacznie skracają żywotność)
• Masa czujnika QRA2: ok. 46 g
• Przewód czujnika: w gestii użytkownika; zalecenie: H05VV-F 2 x 0,75 (przestrzegać norm dotyczących zastosowania)

Podsumowanie

Siemens QRA2(2) to niezawodny czujnik płomienia UV do monitorowania płomieni gazowych i olejowych oraz kontroli iskry zapłonowej w aplikacjach ze sterownikami palników Siemens w trybie pracy przerywanej. Wersja (2) dostarczana z kołnierzem 4 241 8898 0 i obejmą 4 199 8806 0 ułatwia montaż, a detekcja UV w zakresie 190…270 nm zapewnia pewne rozpoznawanie płomienia bez reakcji na światło dzienne.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Urządzenie przeznaczone wyłącznie do stosowania ze sterownikiem palnika.
• Czujnik płomienia UV do monitorowania płomieni gazowych, palących się na żółto/niebiesko płomieni olejowych oraz do kontroli iskier zapłonowych.
• Wszystkie czynności związane z montażem, instalacją i serwisem muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed przystąpieniem do jakichkolwiek prac przy czujniku należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem oraz zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje niebezpieczeństwo porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki bezpieczeństwa chroniące przed dotknięciem złączy elektrycznych. Brak takiego zabezpieczenia grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania. Nieprawidłowe okablowanie może powodować zagrożenie porażeniem prądem elektrycznym.
• Lampy halogenowe, spawarki, lampy specjalne oraz iskra zapłonowa mogą emitować promieniowanie ultrafioletowe powodujące fałszywy sygnał płomienia. Fałszywy sygnał może być wywołany również przez promieniowanie rentgenowskie i gamma, co może prowadzić do utraty funkcji bezpieczeństwa.
• Nie używać czujnika po upadku lub uderzeniu, nawet jeśli nie ma widocznych uszkodzeń zewnętrznych. Może to pogorszyć funkcje bezpieczeństwa i stwarzać ryzyko porażenia prądem elektrycznym.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa podczas montażu i eksploatacji.
• Moment dokręcenia śrub obudowy dla modelu QRA2(2): maks. 0,3 Nm.
• Przewód czujnika należy układać osobno, z możliwie jak największą odległością od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika razem z innymi przewodami.
• Należy stosować przewód czujnika zgodny z dokumentacją producenta i nie przekraczać dopuszczalnej długości przewodu określonej w danych technicznych odpowiedniego sterownika palnika.
• Stopień ochrony obudowy QRA2(2) wynosi IP20. Stopień IP40 zgodnie z DIN EN 60529 można uzyskać przy odpowiednim wykonaniu przepustów kablowych, np. z użyciem AGG09.
• Urządzenie należy chronić przed oszronieniem, oblodzeniem i dostaniem się wody. W przeciwnym razie istnieje niebezpieczeństwo pogorszenia funkcji bezpieczeństwa oraz porażenia prądem elektrycznym.
• Produkt zawiera elementy elektryczne i elektroniczne i nie może być wyrzucany do odpadów komunalnych. Utylizację należy przeprowadzać zgodnie z obowiązującymi miejscowymi przepisami prawa.

Pliki do pobrania:
QRA2(2) Karta katalogowa
