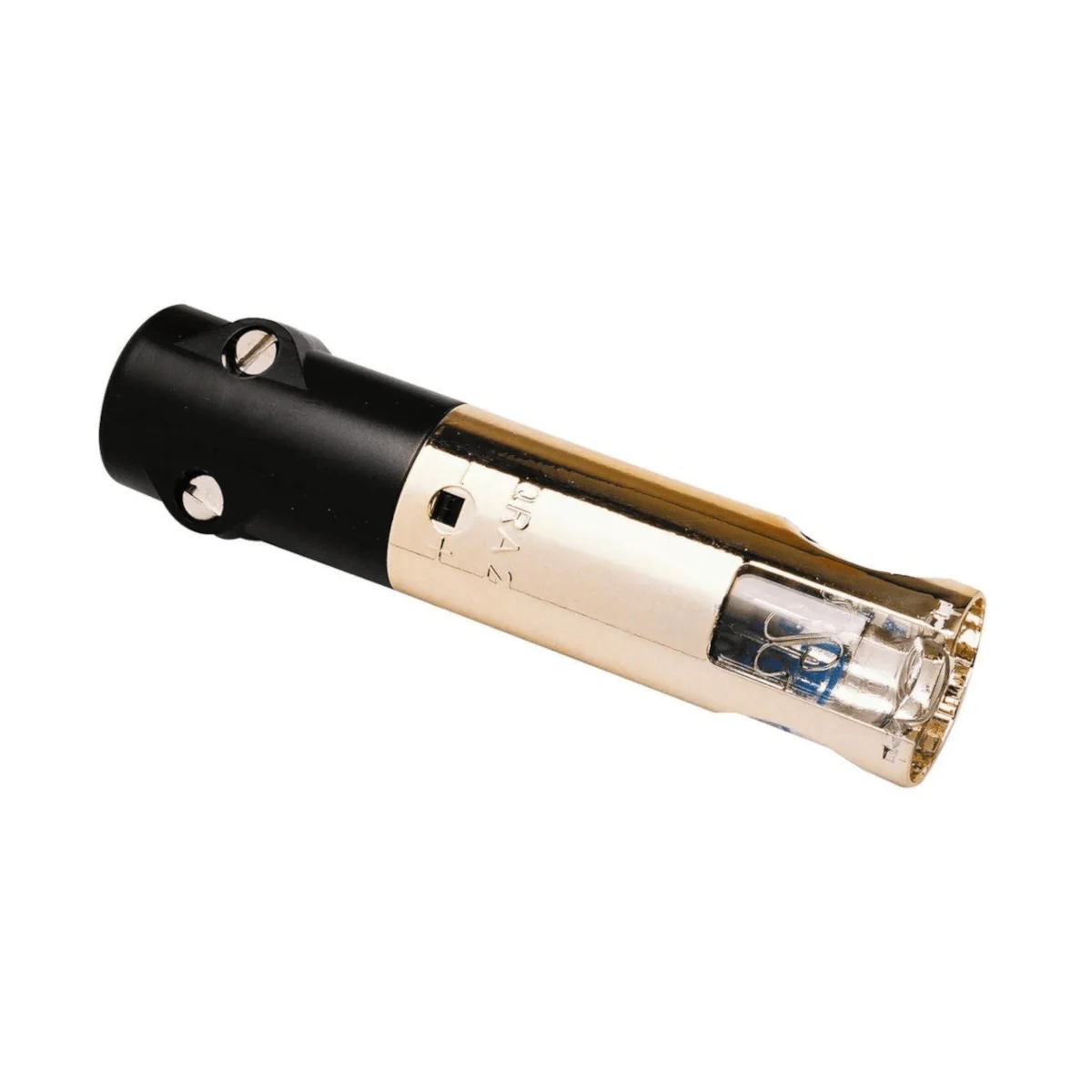

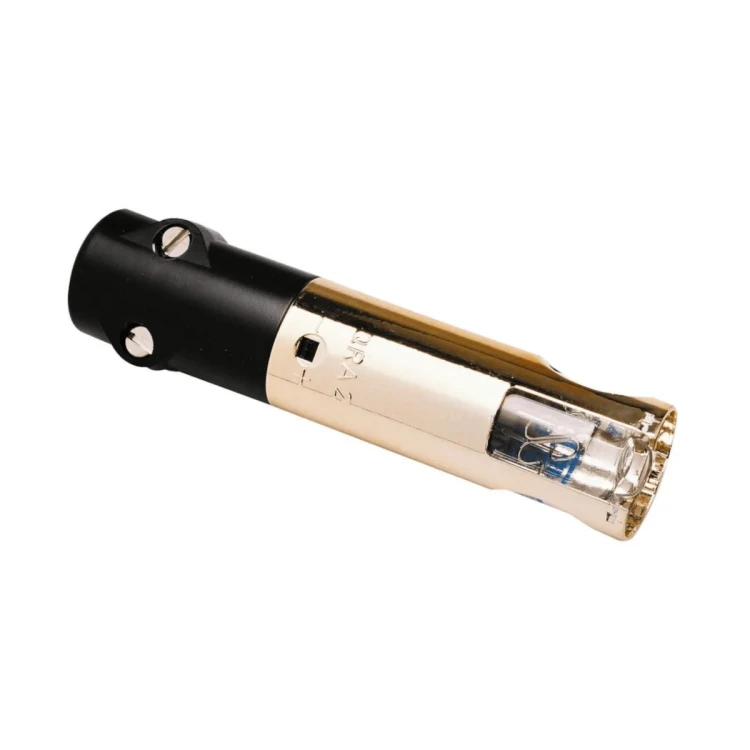

QRA2 Czujnik płomienia UV, normalna czułość, bez kołnierza i bez obejmy

Siemens QRA2 to czujnik płomienia UV przeznaczony do współpracy ze sterownikami palników Siemens w aplikacjach monitorowania płomieni gazowych, żółto-/niebieskich płomieni olejowych oraz do kontrolowania iskier zapłonowych. Czujnik należy do rodziny QRA i jest przewidziany głównie do zastosowań przez producentów urządzeń (OEM).

Najważniejsze cechy

• Producent: Siemens
• Model / typ: QRA2
• Rodzaj detekcji: UV (promieniowanie ultrafioletowe płomienia)
• Tryb pracy: praca przerywana
• Czułość: normalna
• Obudowa: z tworzywa sztucznego, pokryta metalową powłoką (ograniczenie naładowania elektrostatycznego w strumieniu powietrza dmuchawy)
• Montaż: bezpośrednio na palniku
• Osłona zacisków: czarna
• Zapasowe ogniwo UV: AGR 4 502 1131 0

Zastosowanie

Czujnik płomienia QRA2 stosuje się do monitorowania płomienia oraz kontroli procesu zapłonu w palnikach z wykorzystaniem sterowników palników Siemens, m.in.:

• LGB2 / LGB4 (z AGQ1)
• LFL
• LFE1
• LFE10
• LMG (z AGQ2)
• LME21 / LME22 / LME39 (z AGQ3) / LME7
• LMV2 / LMV3
• LMV5 (z AGQ1)

Zasada działania (detekcja UV)

Monitorowanie płomienia opiera się na wykorzystaniu promieniowania ultrafioletowego płomieni gazowych i olejowych. Jako detektor promieniowania zastosowano ogniwo wrażliwe na UV z 2 elektrodami. Pod wpływem promieniowania o długości fali 190...270 nm następuje zapłon ogniwa, co powoduje powstanie prądu w obwodzie czujnika. Ogniwo UV nie reaguje na żarzący się szamot komory spalania ani na światło dzienne.

Montaż i okablowanie – kluczowe zalecenia

• Położenie montażowe: dowolne
• Moment dokręcenia śrub obudowy QRA2: maks. 0,3 Nm
• Przewód czujnika prowadzić osobno, możliwie daleko od innych przewodów, w szczególności od kabli zapłonowych wysokiego napięcia
• Nie układać przewodu czujnika razem z innymi przewodami (pojemności przewodów zmniejszają wielkość sygnału płomienia)
• Dopuszczalna długość przewodu czujnika: zgodnie z danymi technicznymi zastosowanego sterownika palnika

Dane techniczne

• Średnia żywotność ogniwa UV: ~10 000 h przy maks. +50°C (wyższe temperatury otoczenia znacznie skracają żywotność)
• Klasa ochronności: II
• Stopień ochrony: IP20 (możliwe IP40 przy odpowiednim wykonaniu przepustów kablowych, np. z AGG09)
• Masa: ok. 46 g
• Przewód czujnika: w gestii użytkownika; zalecenie: H05VV-F 2 x 0,75 (przestrzegać norm dotyczących zastosowania)
• Warunki pracy (DIN EN 60721-3-3): -20...+60°C, wilgotność < 95% r.h.
• Składowanie / transport: -20...+60°C, wilgotność < 95% r.h.
• Maks. wysokość ustawienia: 2000 m n.p.m.

Wymiary (wybrane)

• Długość (wg rysunku wymiarowego): 97 mm
• Zakres montażowy (wg rysunku): 25...50 mm

Akcesoria (opcjonalnie)

• AGG09 – zestaw IP40 (uszczelnienie kabla Ø 5...8 mm), nr artykułu: BPZ:AGG09
• Kołnierz z łukiem do QRA2, nr artykułu: BPZ:4 241 8855 0
• Kołnierz prosty do QRA2, nr artykułu: BPZ:4 241 8898 0
• Obejma do QRA2, nr artykułu: BPZ:4 199 8806 0

Podsumowanie

Siemens QRA2 to kompaktowy czujnik płomienia UV o normalnej czułości, przeznaczony do pracy przerywanej w układach sterowania palników Siemens. Detekcja w zakresie 190...270 nm, odporność na wpływ światła dziennego oraz możliwość uzyskania IP40 przy właściwym uszczelnieniu przepustu kablowego sprawiają, że QRA2 jest sprawdzonym rozwiązaniem do niezawodnego nadzoru płomienia i kontroli zapłonu w aplikacjach palnikowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do monitorowania płomieni gazowych i olejowych oraz kontroli iskier zapłonowych w układach zgodnych z dokumentacją producenta.
• Czujnik QRA2 jest przeznaczony dla producentów z rynku pierwotnego (OEM), stosujących go w swoich produktach.
• Oznaczenia i zgodność należy rozpatrywać wyłącznie w połączeniu ze zgodnym sterownikiem palnika, zgodnie z dokumentacją producenta.
• Nie wyrzucać z odpadami komunalnymi. Produkt zawiera elementy elektryczne i elektroniczne i należy go utylizować zgodnie z lokalnymi przepisami.
• Wszystkie czynności montażowe, instalacyjne i serwisowe muszą być wykonywane wyłącznie przez specjalistyczny personel o odpowiednich kwalifikacjach.
• Przed rozpoczęciem jakichkolwiek prac przy czujniku należy odłączyć zasilanie na wszystkich biegunach, sprawdzić brak napięcia odpowiednim testerem i zabezpieczyć urządzenie przed ponownym włączeniem. W przeciwnym razie istnieje ryzyko porażenia prądem elektrycznym.
• Należy zapewnić odpowiednie środki ochrony przed dotknięciem złączy elektrycznych. Brak takiej ochrony grozi porażeniem prądem elektrycznym.
• Po każdej czynności montażowej, instalacyjnej lub serwisowej należy sprawdzić prawidłowy stan okablowania. Nieprawidłowe okablowanie może spowodować porażenie prądem elektrycznym lub nieprawidłową pracę urządzenia.
• W przypadku upadku lub uderzenia czujnika nie wolno go dalej używać, nawet jeśli nie widać uszkodzeń zewnętrznych. Może to pogorszyć funkcje bezpieczeństwa urządzenia.
• Lampy halogenowe, spawarki, lampy specjalne oraz iskra zapłonowa mogą emitować promieniowanie ultrafioletowe powodujące fałszywy sygnał płomienia. Fałszywy sygnał mogą wywołać również promieniowanie rentgenowskie i gamma, co może prowadzić do utraty funkcji bezpieczeństwa.
• Należy przestrzegać obowiązujących krajowych przepisów bezpieczeństwa oraz dokumentacji producenta.
• Przewód czujnika należy układać zawsze osobno, możliwie jak najdalej od innych przewodów, zwłaszcza od kabli zapłonowych wysokiego napięcia. Nie prowadzić przewodu czujnika wspólnie z innymi przewodami, ponieważ pojemności przewodów mogą zmniejszać sygnał płomienia.
• Nie przekraczać dopuszczalnej długości przewodu czujnika podanej w dokumentacji współpracującego sterownika palnika.
• Moment dokręcenia śrub obudowy QRA2 nie może przekraczać 0,3 Nm.
• Stopień ochrony QRA2 wynosi IP20. Stopień IP40 można uzyskać wyłącznie przy odpowiednim wykonaniu przepustów kablowych, np. z użyciem AGG09, zgodnie z dokumentacją producenta.
• Urządzenie ma klasę ochronności II.
• Nie wolno dopuścić do oszronienia, oblodzenia ani dostania się wody do urządzenia. Może to spowodować pogorszenie funkcji bezpieczeństwa oraz ryzyko porażenia prądem elektrycznym.
• Produkt należy stosować, przechowywać i transportować wyłącznie w warunkach określonych przez producenta, w szczególności w zakresie temperatur od -20°C do +60°C oraz przy wilgotności względnej poniżej 95%.
